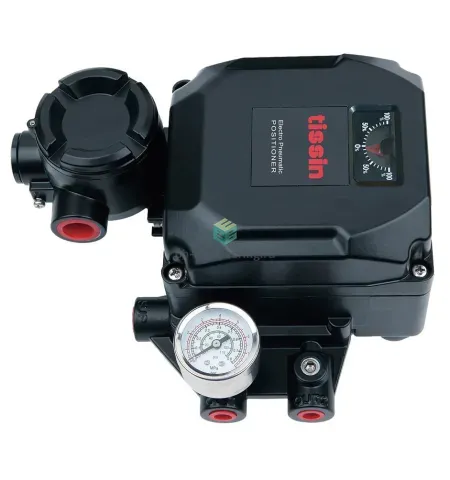

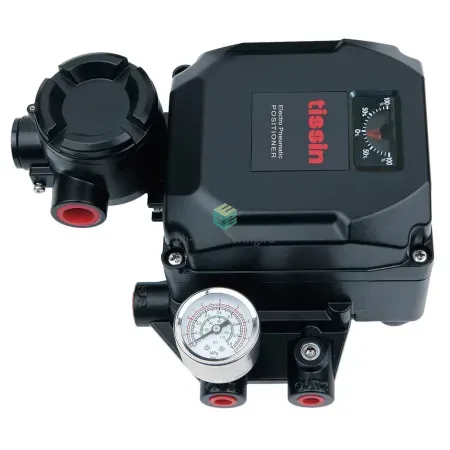

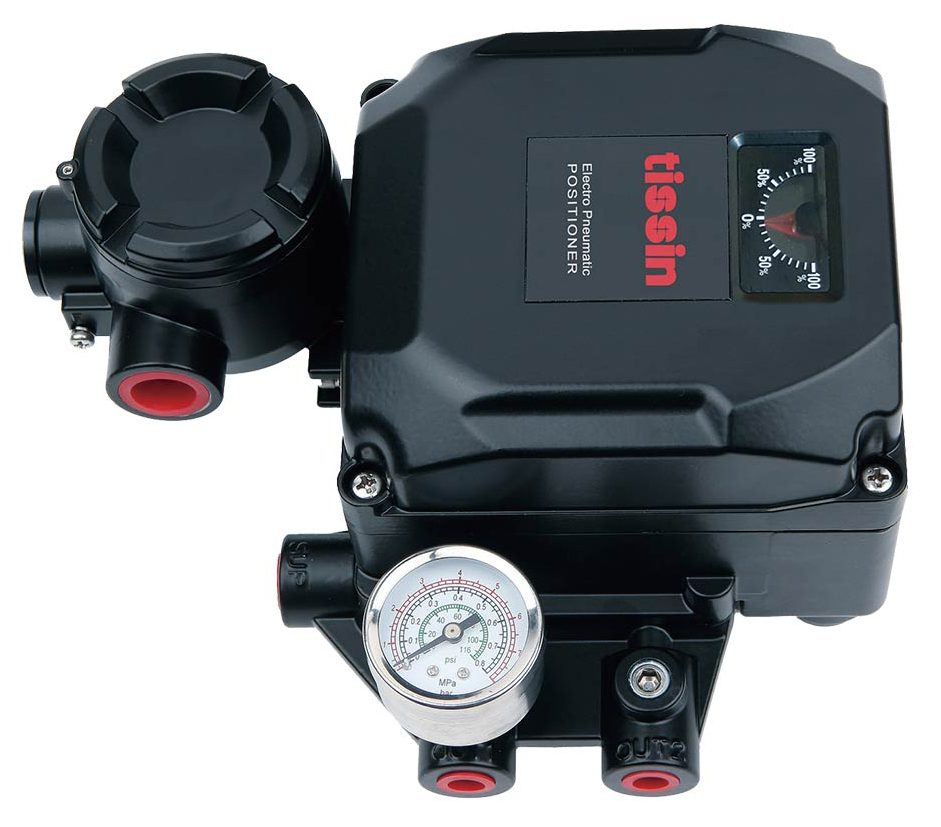

Описание CC600RN65S0
Электропневматические позиционеры СС600R используются для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного токадиапазоном от 4 до 20 мА.
Это одна из самых простых и распространенных версий позиционеров. Настройка серии СС600R осуществляется механическим способом. Доступны исполнения для низких и высоких температур эксплуатации, взрывозащищенная версия, опция сигнала обратной связи 4-20 мА.
Особенности:
- Быстрый отклик и превосходная стабильность
- Простая настройка нуля и диапазона регулирования
- Защита по стандарту IP66
- Высокая защита от вибраций
- Перепускной клапан (переключатель A/M)
- Взрывозащищенные исполнения по типу Ex ia Ex d
Автор
Антон Бобров
Характеристики CC600RN65S0
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- поворотный
- NAMUR
- 1 %FS
- 0.5 %FS
- 1 %FS
- G1/2
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1.4 ÷ 7 бар
- -20 ÷ 70 °C
- IP66
- нет
- любое
