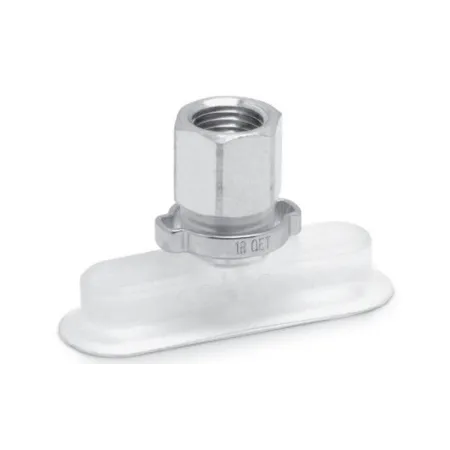

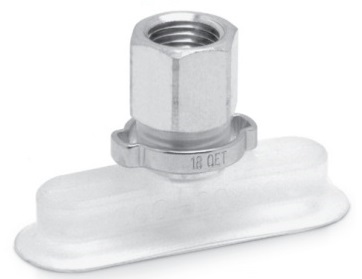

VTOF-0300-100S-1/8F CAMOZZI - Присоска вакуумная овальная плоская, 30x10 мм, силикон, G1/8

Плоские овальные вакуумные присоски Серии VTOF с жестким и износостойким исполнением.
Состоят из ниппеля и резиновой части. Ниппель соединяется непосредственно с резиновой частью. Присоски с размерами от 30x10 мм и более комплектуются специальным противоповоротным хомутом.
Присоски могут заказываться без ниппелей, как отдельные изделия.

Применение:
- Захват узких деталей с неровной поверхностью, таких как пластины, штампованные профили, гибкие объекты и т. д.;
- Захват каркасов, например, дверей, окон и т. д.;
- Модель из силикона позволяет захватывать изделия, имеющие высокую температуру.

Конструкция:
- ниппели и присоски предварительно не собираются
- размер 30x10 мм и более (укомплектованы специальным хомутом)

Обслуживание:
возможна замена резиновой части

Преимущества:
- Компактное исполнение позволяет удерживать объект при больших ускорениях и силах, действующих с разных направлений
- Низкий профиль с малым объемом полости под присоской позволяет сократить время захвата или использовать менее производительный вакуумный генератор
- Оптимальная форма присоски обеспечивает большие силы отрыва при малых размерах
- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
- Присоски с размерами от 30x10 мм и более комплектуются специальным противоповоротным хомутом
