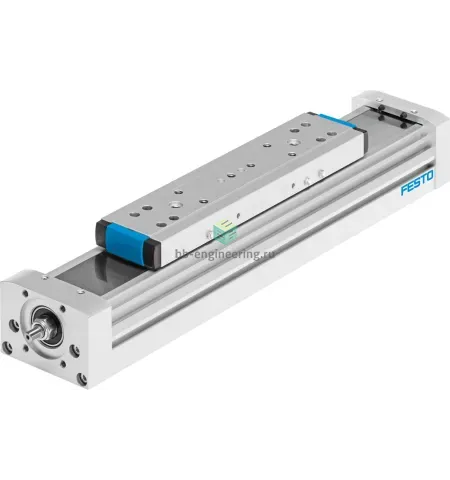

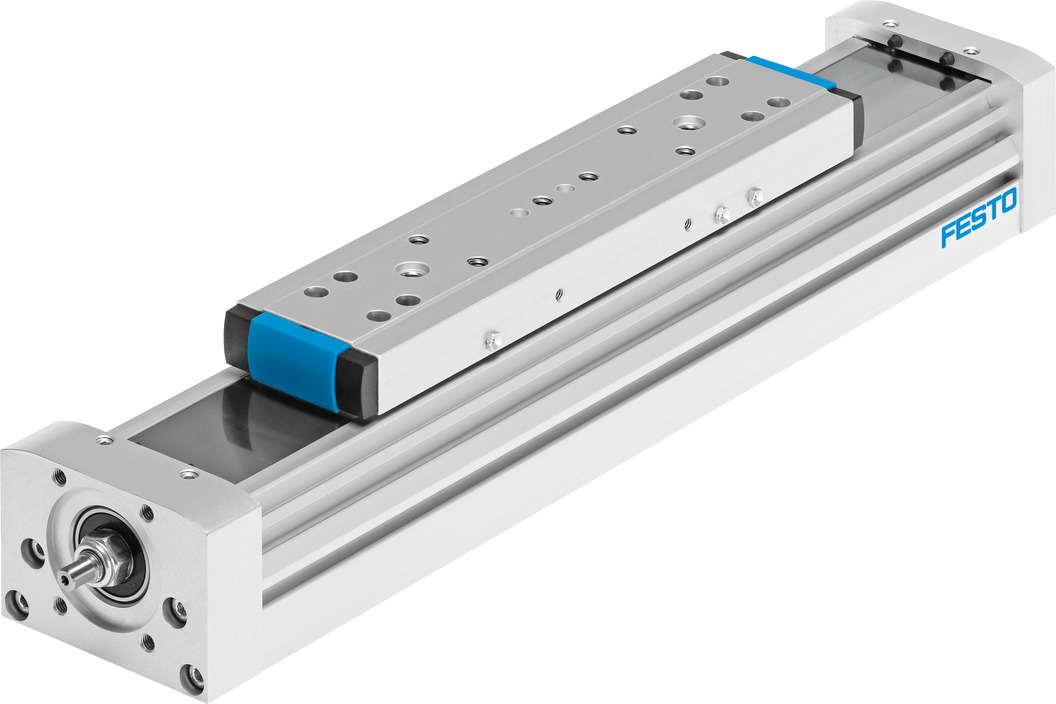

Описание ELGA-BS-KF-70-100-0H-10P-ML 8041816
Ход: 100мм • Типоразмер: 70 • Направляющая/защита от скручивания: направляющая качения (шариковая) • Класс защиты: IP40
Характеристики ELGA-BS-KF-70-100-0H-10P-ML 8041816
Характеристики приводов
Ход
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
100
мм
Диаметр шпинделя
- 12 mm
Коэффициент подачи
- 10 mm/U
Крутящий момент инерции
- 28,3 * 10³ mm4
Макс. радиальное усилие на приводном валу
- 220 N
Макс. ускорение
- 15 m/s2
Рабочий ход
- 100 mm
Резерв хода
- 0 mm
Тип двигателя
- сервомотор ,
- шаговый мотор
Тип шпинделя
- Шарико-винтовой шпиндель
Шаг шпинделя
- 10 mm/U
Общие характеристики
Типоразмер
70
Тип конструкции
электромеханический линейный привод с шариковинтовой передачей
Повторяемость
- 0.02 мм
Характеристики направляющих и кареток
Направляющая/защита от скручивания
направляющая качения (шариковая)
Условия эксплуатации
Рабочая температура
- -10 ÷ 60 °C
Класс защиты
- IP40
Макс. скорость
- 0.5 м/с ,
- 3000 1/мин
Монтажное положение
- любое
Материалы
Крышка
- алюминий анодированный
Каретка
- алюминиевый сплав ,
- анодированный
Замечания по материалу
- содержит PWIS вещества
Гайка шпинделя
- Сталь
Направляющая рейка
- Сталь
Профиль
- Алюминиевый сплав ,
- Анодированный
Шпиндель
- Сталь
Дополнительные характеристики
Момент холостого хода при максимальной скорости перемещения
- 0,24 Nm
Момент холостого хода при минимальной скорости перемещения
- 0,17 Nm
Статическое отклонение (нагрузка в покое)
- 0.1% длины привода
