Описание
Приводы с двойным штоком серии 6200 предназначены для реализации задач линейного перемещения по направляющим.
Обеспечивают большое усилие при компактности конструкции, высокую точность перемещения.
Штоки пневмоцилиндра являются одновременно направляющими. Возможна установка магнитных датчиков. Максимальная скорость—500 мм/сек.

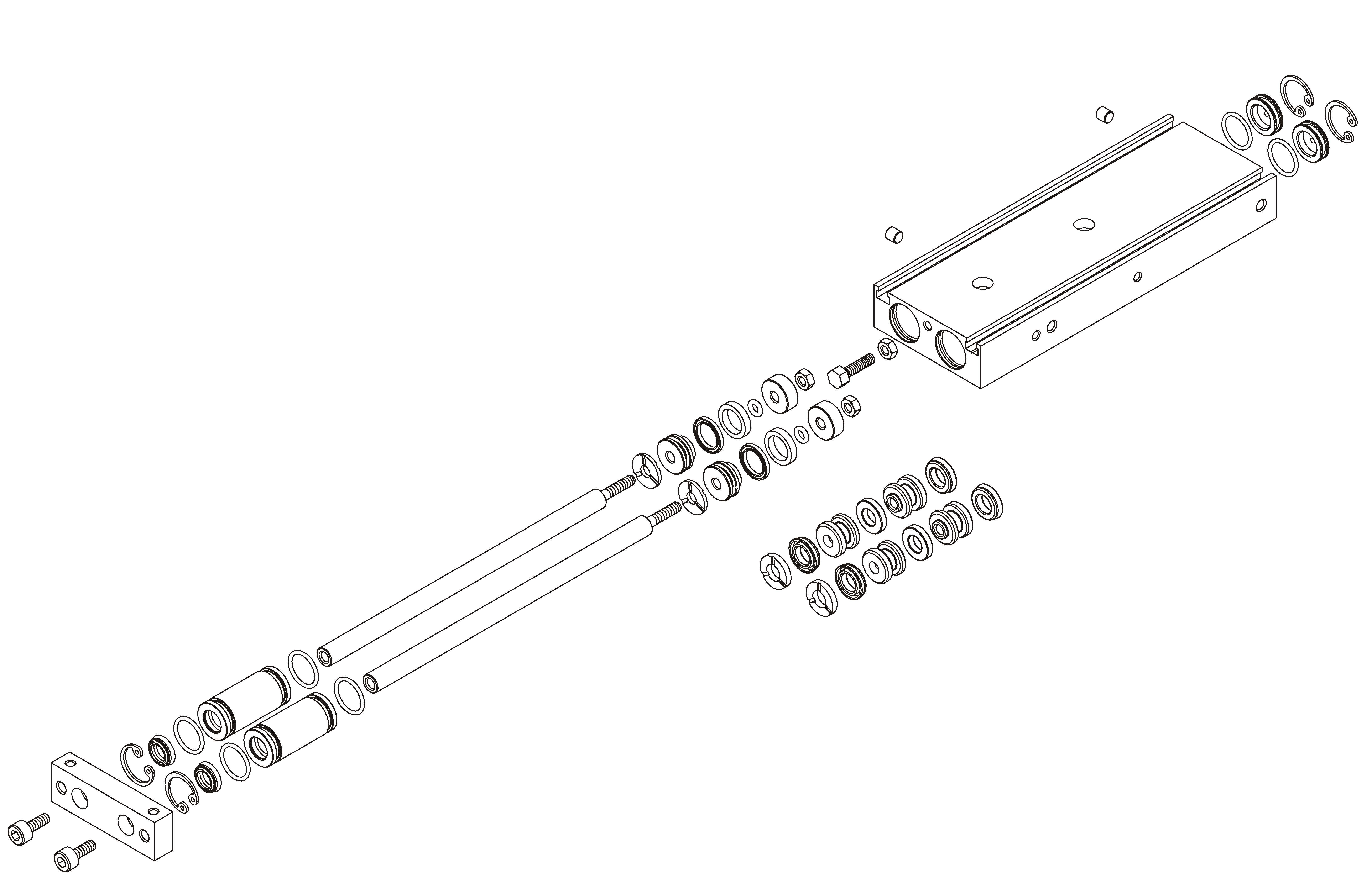

Конструктивное исполнение (см. подробнее в каталоге):
Код для заказа:
| 1 | . | 2 | . | 3 | . | 4 |
| 6200 | 20 | 0050 | B |
| 1 | Модель | 6200 = привод пневматический с двойным шоком, магнитный |
| 2 | Диаметр поршня | 10, 15, 20, 25, 32 мм |
| 3 | Ход (рекомендуемые варианты) |
10-15-20-25-30-35-40-45-50-60-70-75 мм (ДЛЯ Ø 10) 10-15-20-25-30-35-40-45-50-60-70-75-80-90-100 мм (ДЛЯ Ø 15-32) |
| 4 | Исполнение |
B = направляющие скольжения для опор штоков C = направляющие качения для опор штоков |
Характеристики
Артикул
6200
Диаметр поршня
Ø 10, 12, 15, 20, 25, 32 мм
Ход
до 100 мм
Максимальное рабочее давление
7 бар
Температура эксплуатации
-5…+70°С
Гарантия
2 года
