Описание
Эти пневмоцилиндры с направляющими отличаются компактными размерами, прекрасными силовыми характеристикам и жёсткостью конструкции.
Они могут использоваться в различных механизмах зажима, перемещения и робототехнике. Также они могут использоваться в качестве управляемых упоров в различных транспортёрах.

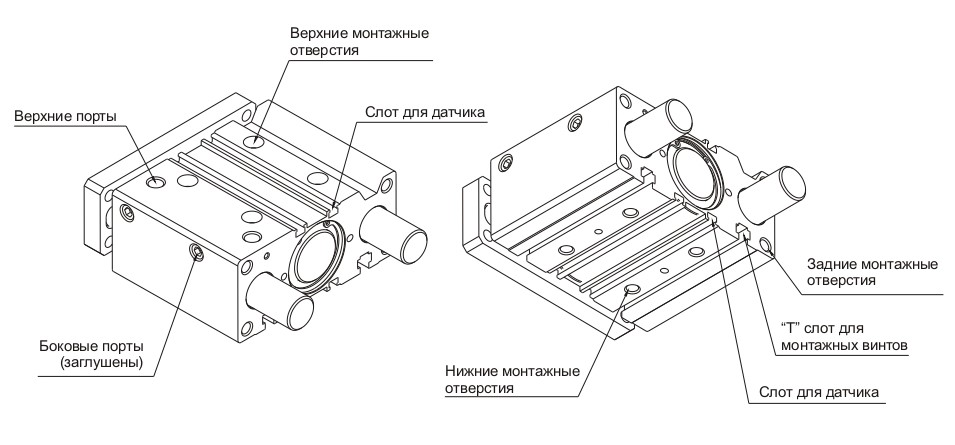

Монтаж цилиндра может быть выполнен с использованием Т-слотов или отверстий на любой из трех сторон.
Пневматическое присоединение может быть осуществлено либо через порты на верхней поверхности либо через порты на боковой поверхности, которые в стандартном исполнении заглушены.
Цилиндры производятся с диаметром поршня от 20 мм до 63 мм с двумя типами направляющих:
- на базе самосмазывающихся бронзовых втулок;
- на базе линейных подшипников качения.
Для установки бесконтактных магнитных датчиков в корпусе цилиндра выполнены специальные канавки под миниатюрные датчики серии 1580 или иные датчики аналогичного типоразмера.
Код для заказа:
| 1 | . | 2 | . | 3 | . | 4 |
| 6100 | 12 | 0100 | B |
| 1 | Модель | 6100 = пневмоцилиндр со встроенными направляющими, компактный |
| 2 | Диаметр поршня | 12, 16, 20, 25, 32, 40, 50, 63 мм |
| 3 | Ход (выполняемые варианты) | 10-20-30-40-50-75-100 мм (для Ø 12, 16) 20-30-40-50-75-100-125-150-175-200 мм (для Ø 20, 25) 25-50-75-100-125-150-175-200 мм (для Ø 32, 63) |
| 4 | Исполнение | B = направляющие скольжения C = направляющие качения |
