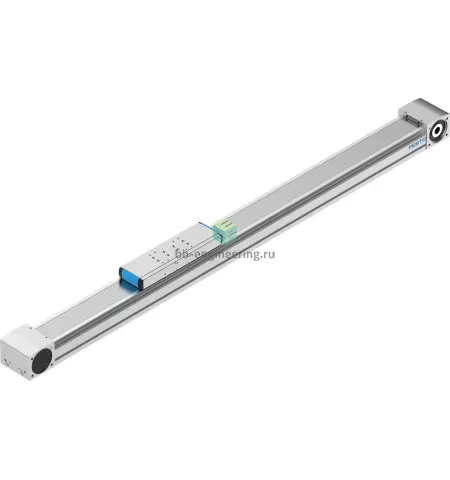

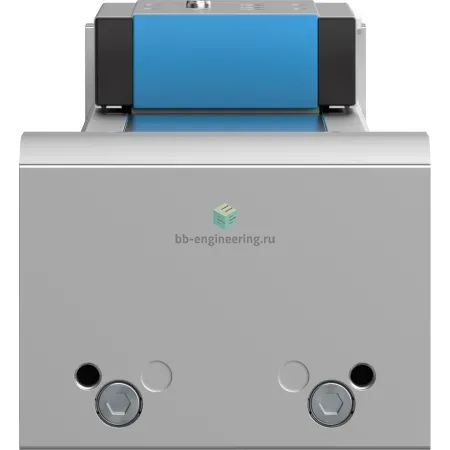

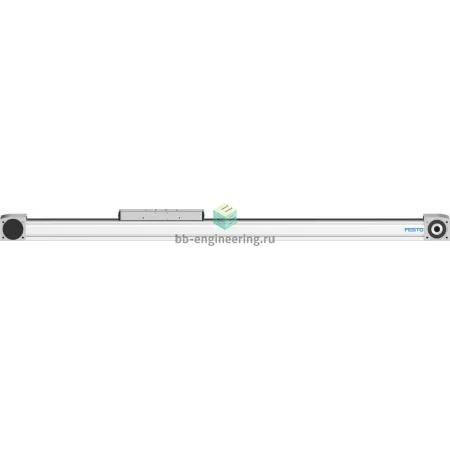

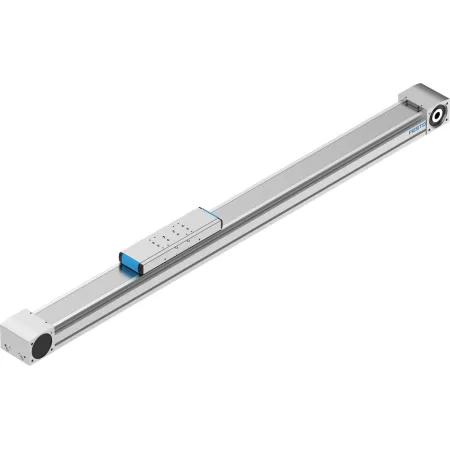

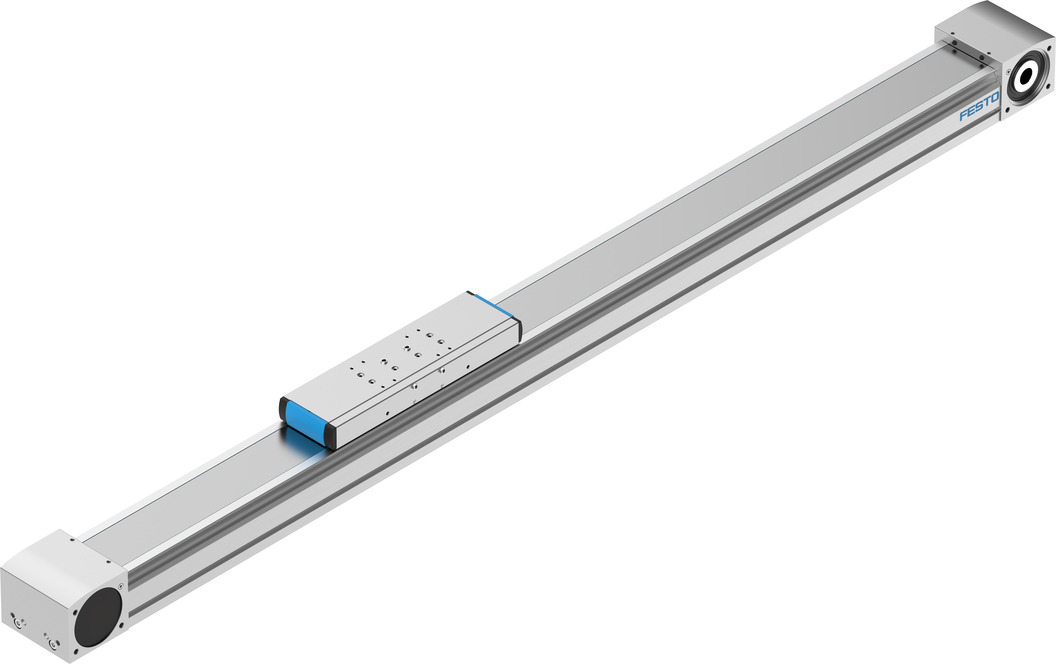

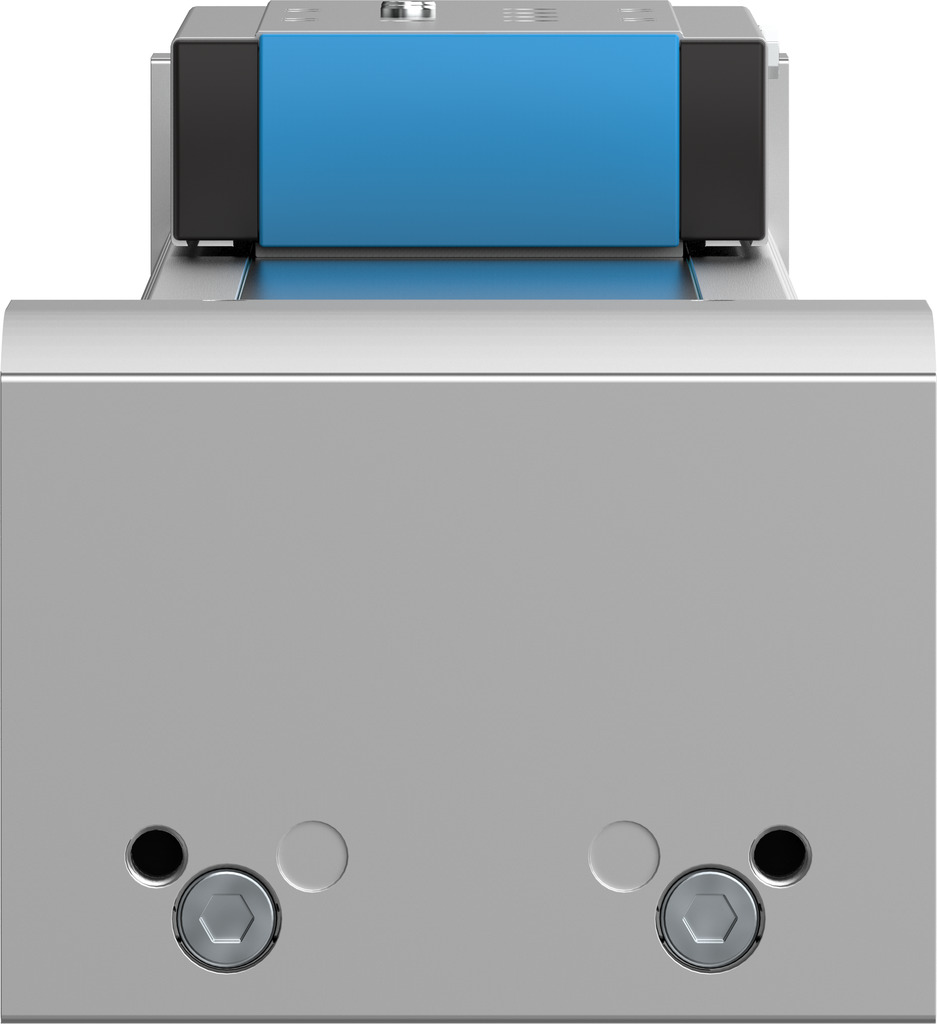

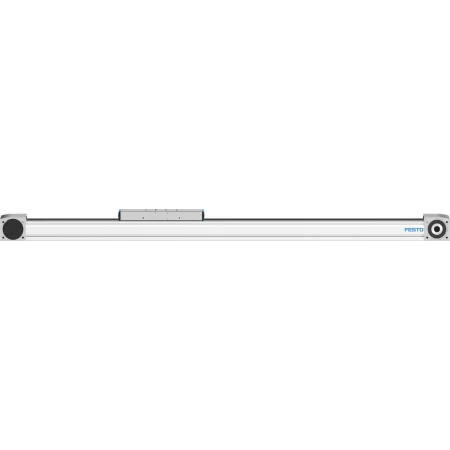

Описание ELGA-TB-KF-120-1200-0H 8041869
Ход: 1200мм • Типоразмер: 120 • Направляющая/защита от скручивания: направляющая качения (шариковая) • Класс защиты: IP40
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ELGA-TB-KF-120-1200-0H 8041869 FESTO - Привод с зубчатым ремнем на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ELGA-TB-KF-120-1200-0H 8041869
Характеристики приводов
Ход
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
1200
мм
Движущий момент на холостом ходу
- 2,8 Nm
Коэффициент подачи
- 165 mm/U
Крутящий момент инерции
- 435,68 * 10³ mm4
Макс. сопротивление в холостом режиме
- 76,2 N
Макс. ускорение
- 50 m/s2
Рабочий ход
- 1.200 mm
Резерв хода
- 0 mm
Тип двигателя
- сервомотор
- шаговый мотор
Удлинение зубчатого ремня
- 0,21 %
Шаг зубчатого ремня
- 5 mm
Эффективный диаметр приводной шестерни
- 52,52 mm
Общие характеристики
Типоразмер
120
Тип конструкции
электромеханический линейный привод с зубчатым ремнем
Повторяемость
- 0.08 мм
Макс. приводной момент
- 34.1 Нм
Характеристики направляющих и кареток
Направляющая/защита от скручивания
направляющая качения (шариковая)
Вес каретки
- 4190 г
Условия эксплуатации
Рабочий цикл
- 100%
Рабочая температура
- -10 ÷ 60 °C
Класс защиты
- IP40
Макс. скорость
- 5 м/с
Монтажное положение
- любое
Материалы
Крышка
- алюминий анодированный
Каретка
- алюминиевый сплав
- анодированный
Замечания по материалу
- содержит PWIS вещества
Зажимная деталь зубчатого ремня
- Отливка из нержавеющей стали
Закрывающая лента
- Лента из нержавеющей стали
Зубчатый ремень
- полихлоропрен со стекловолокном и нейлоновым покрытием
Направляющая рейка
- антикоррозионное покрытие
- Закаленная сталь
Профиль
- Алюминиевый сплав
- Анодированный
Шкив
- Легированная сталь, нержавеющая
