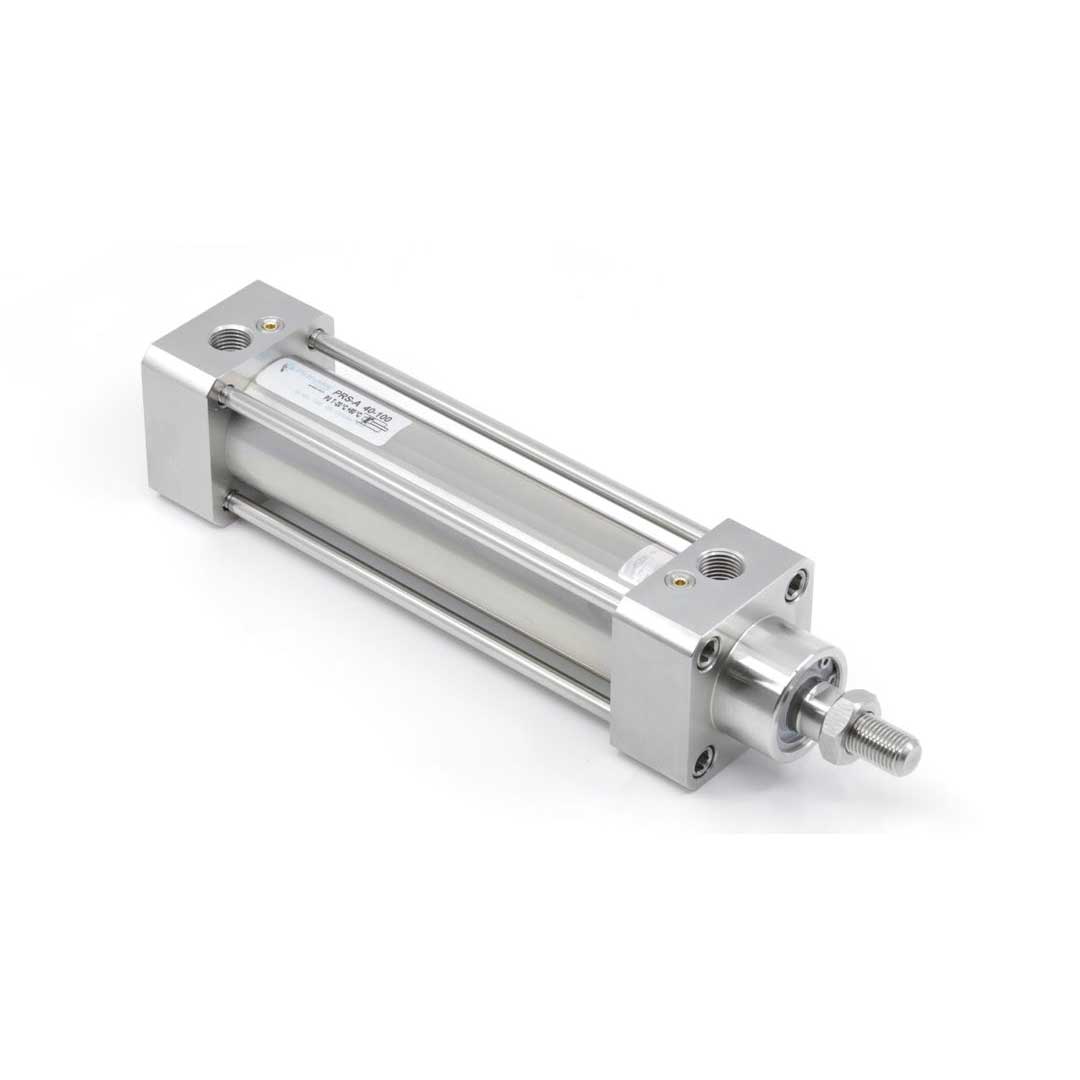

Описание PRS-100-SYA-1000
Назначение и принцип работы
Нержавеющий пневмоцилиндр ISO 15552 диаметром поршня 100 мм и ходом 1000 мм предназначен для линейного перемещения и усилия в промышленных автоматизированных узлах (подача, позиционирование, зажим). Двустороннего действия с односторонним штоком и наружной резьбой M20x1.5, он обеспечивает прямое усилие 4712 Н (указанное значение соответствует давлению порядка 6 бар при площади поршня ~0,00785 м²). Позиционирование реализуется через магнит в поршне для бесконтактных датчиков; амортизация хода — настраиваемое пневматическое демпфирование. Подключение магистрали G1/2; рабочая среда — сжатый воздух с доп. возможностью смазки (при применении требуется постоянная смазка).
Ключевые особенности конструкции
Исполнение — нержавеющее (соответствие серии PRS по ISO 15552 обеспечивает унификацию фланцев и размеров). Крышки — сталь нержавеющая; уплотнения — полиуретан устойчивый к износу. Односторонний шток с наружной резьбой M20x1.5 позволяет прямое крепление исполнительных элементов. Диапазон давлений 0.2–10 бар, рабочая температура −20…+80 °C. Конструкция предусматривает установку магнитных датчиков и регулировку пневмодемпфирования для точной остановки при больших ходах.
Экспертные рекомендации по применению
При подборе учитывайте: для стабильной работы на 1000 мм хода предпочтительна строгая направляющая или внешняя опора штока во избежание изгиба; соблюдайте чистоту и фильтрацию подачи воздуха, при использовании смазки вводить постоянную смазку в систему; не превышайте 10 бар и температуру −20…80 °C. Настройте демпфирование под массу нагрузки и скорость, размещайте магнитные датчики в предусмотренных пазах ISO 15552. Типичные ошибки — боковые нагрузки на шток и отсутствие регулярной проверки уплотнений полиуретана.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 100 мм | Определяет усилие пневмоцилиндра при заданном давлении. |
| Ход штока | 1000 мм | Максимальное рабочее перемещение штока. |
| Стандарт | ISO 15552 | Совместимость с монтажными и крепёжными размерами по стандарту. |
| Тип действия | Двустороннего действия | Работа как на выдвижение, так и на возврат с пневматическим приводом. |
| Теоретическое усилие прямого хода при 6 бар | ≈4712 Н | Расчёт по формуле F = p·S для d = 100 мм при 6 bar. |
Советы специалистов
Экспертные советы
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте требуемую силу и выберите диаметр с запасом по давлению и трению.
- Если нужен контроль позиции — выбирайте исполнение с магнитом на поршне или заказывайте цилиндр с возможностью установки датчиков положения.
- Пневматическое демпфирование даёт более плавную остановку при высоких энергиях; упругие демпферы — для простых недорогих применений.
- Для агрессивных сред и повышенной коррозионной стойкости используйте нержавеющие исполнения штока и корпуса.
- При боковых нагрузках устанавливайте внешние направляющие или тяговые втулки, чтобы избежать износа штока и крышек.
Лайфхак: для повышения скорости выдвижения применяйте быстросбросные клапаны на выпуске и увеличивайте сечение магистралей, при этом контролируйте демпфирование для мягкой посадки.
Частая ошибка: выбирают цилиндр без магнита и затем не могут использовать простые герконовые датчики для контроля хода — уточняйте требование по датчикам на этапе выбора.
Кому не подходит
- Проекты с выраженными боковыми нагрузками без внешней направляющей.
- Агрессивные среды без коррозионного исполнения (нужна нержавеющая конструкция).
- Системы, где требуется высокая ремонтопригодность при заклёпанных/несъёмных крышках.
Практические кейсы
- Заменили старый цилиндр на ISO 15552 100×1000 — сохранились крепления и монтаж без переделки, сократили время установки на 2 часа.
- Внедрили цилиндр с магнитом и стандартными датчиками — получили точный контроль положения с погрешностью
- Подобрали диаметр 100 мм по требуемому усилию 4,5 кН при 6 bar, что позволило отказаться от дополнительного редуктора силы.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы и датчики положения — стандартный набор для установки и настройки пневмоцилиндра.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(d/2)² (в м²) и используйте формулу F = p·S, где p — рабочее давление в Па; для практики учитывайте КПД и потери, берите запас 10–20%.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры по стандарту ISO 15552 взаимозаменяемы по отверстиям и размерам фланцев, если соблюдены те же монтажные размеры и ход.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется по силе и плавности остановки и подходит для высоких энергий; упругие демпферы — фиксированный ход и простота, но меньше регулировок.
Как отрегулировать пневматическое демпфирование?
Меняйте сечение дросселя, подводящего воздух в демпферную камеру, проводите наладку при рабочей нагрузке и скорости, добиваясь мягкой остановки без отдачи.
Какие монтажные принадлежности используются и когда нужна внешняя направляющая?
Часто используют дроссели, фитинги, монтажные лапы, фланцы и датчики положения; внешняя направляющая требуется при боковых или торсионных нагрузках на шток, когда штатные подшипники недостаточны.
Характеристики PRS-100-SYA-1000
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M20x1.5
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 15552
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- сталь нержавеющая
- ISO 15552 нерж.
- Pemaks PRS
