Описание PRS-100-SYA-0700
Назначение и принцип работы

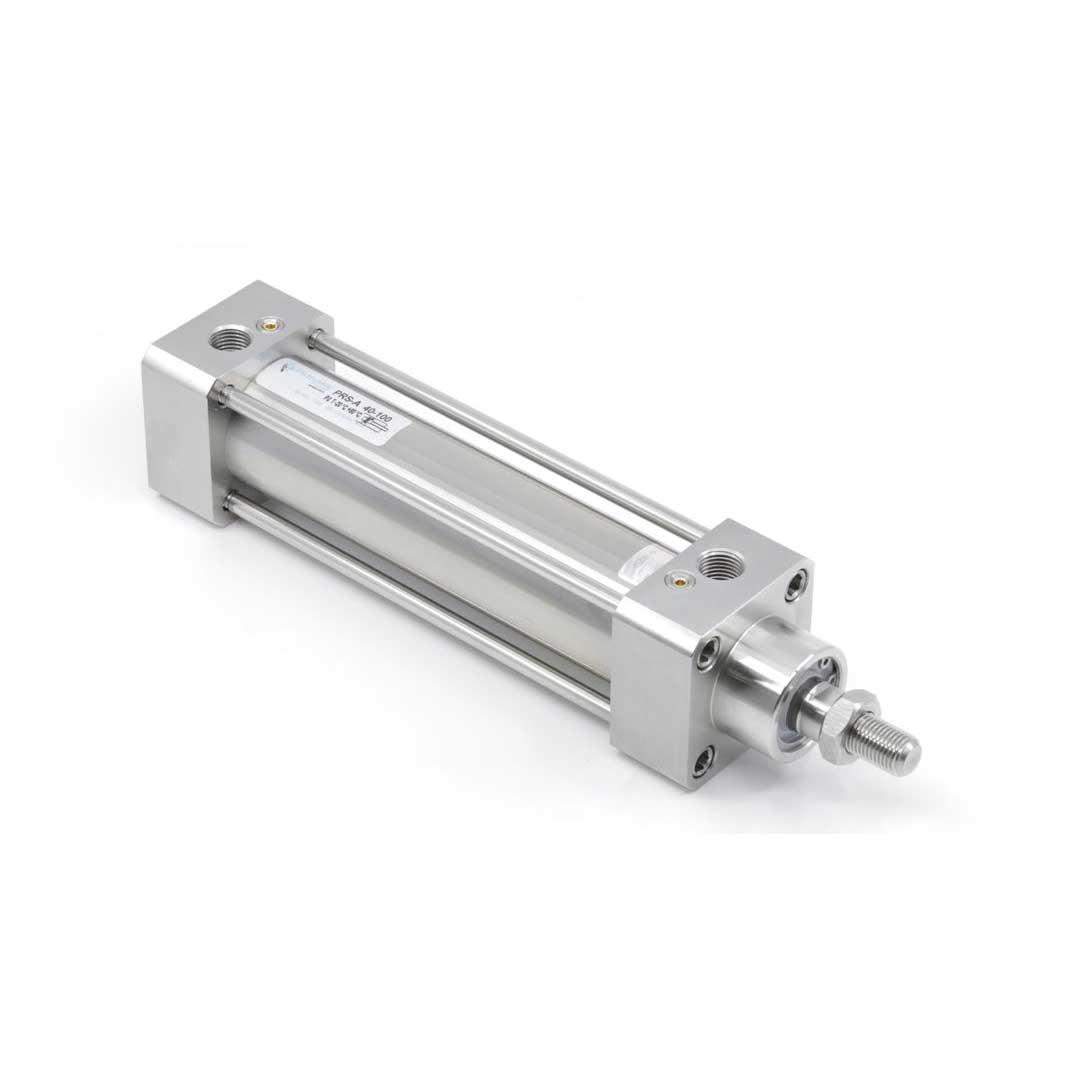

Нержавеющий пневмоцилиндр ISO 15552 с поршнем Ø100 мм и ходом 700 мм предназначен для перемещения и позиционирования узлов в линейных механизмах упаковки, пищевого и фармацевтического оборудования, а также в средах с повышенными требованиями к коррозионной стойкости. Двустороннего действия, с односторонним штоком и наружной резьбой M20x1.5, он преобразует энергию сжатого воздуха (рабочее давление 0,2–10 бар) в прямолинейное усилие (усилие прямого хода 4712 Н). Позиционирование контролируется встроенным магнитом для датчиков, демпфирование на концах хода — пневматическое, настраиваемое.
Ключевые особенности конструкции
Корпус по стандарту ISO 15552 обеспечивает совместимость монтажных размеров; крышки и внешние элементы — нержавеющая сталь, что повышает стойкость к агрессивной среде и мойке. Шток с наружной резьбой M20x1.5 выполнен для прямого крепления приводных узлов. Уплотнения — полиуретановые (PU), допустимы смазка и дальнейшая постоянная смазка при эксплуатации. Подключение сжатого воздуха — G1/2. Рабочая температура −20…+80 °C. Пневматическое демпфирование регулируется для снижения ударных нагрузок на 100÷700 мм ходах.
Экспертные рекомендации по применению
Монтировать по габаритам ISO 15552, избегать поперечных нагрузок на шток; при боковых усилиях использовать направляющие. Обязательна установка фильтра и регулятора давления, при первоначальной заводской смазке — организовать непрерывную смазку в процессе эксплуатации. Для точного позиционирования используйте герметичные датчики на магните; проверяйте момент затяжки по резьбе M20x1.5 и уплотнения PU перед вводом в эксплуатацию. При работе ближе к пределам давления/температуры уменьшите скорость и увеличьте демпфирование.
Ключевые параметры
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 100 мм | Определяет рабочую площадь и усилие цилиндра при заданном давлении. |
| Ход штока | 700 мм | Максимальная длина перемещения штока при выдвижении. |
| Стандарт | ISO 15552 | Гарантирует совместимость размеров и креплений с аналогичными цилиндрами по стандарту. |
Советы специалистов
- Подберите диаметр поршня по требуемому усилию: рассчитайте F = p × S, где S — площадь поршня для 100 мм диаметра; выбирайте запас по усилию 10–20% для учета потерь.
- Если требуется точный контроль позиции — выбирайте исполнение с магнитом на поршне или устанавливайте бесконтактные датчики; без магнита герконовые датчики не работают.
- Пневматическое демпфирование даёт регулируемую скорость и смягчение удара; упругие демпферы — просты, но менее гибки при настройке.
- При боковых нагрузках используйте внешние направляющие или монтаж с направляющими фланцами, чтобы избежать преждевременного износа штока и уплотнений.
- Для агрессивной среды и высокой коррозионной стойкости выбирайте нержавеющие исполнения и уплотнения, совместимые с рабочей средой.
Лайфхак: Для увеличения скорости цикла установите клапан быстрого выхлопа на подводе воздуха и отрегулируйте дроссельные клапаны на выходе для сбалансирования ударов.
Частая ошибка: покупают цилиндр без магнита и затем не могут использовать стандартные герконовые датчики положения — приходится переделывать схему считывания или менять цилиндр.
Кому не подходит
- Цилиндры компактного исполнения — не подходят при постоянных боковых или значимых поперечных нагрузках.
- Алюминиевые корпуса — не подходят в агрессивных средах без коррозионной защиты; предпочтительна нержавеющая сталь.
- Круглые цилиндры с невытяжными крышками — не оптимальны, если требуется высокая ремонтопригодность и частая разборка.
Практические кейсы
- Заменили цилиндр по ISO 15552 на эквивалент 100×700 мм — крепления и трубопроводы остались прежними, время переналадки сократилось на 2 часа.
- Для увеличения усилия на сжатие рассчитали диаметр 100 мм при 6 бар и получили требуемые 4712 Н (пример расчёта: площадь круга π·(50^2)), избежали установки дополнительных редукторов.
- Установили магнитный поршень и два индуктивных датчика — получили повторяемость позиции ±0.5 мм без механических переделок станка.
Сопутствующие товары: дроссели (регулировочные клапаны), фитинги, монтажные фланцы и датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Вычислите площадь поршня S = π·(D/2)^2 и примените F = p × S при рабочем давлении p (например, 6 бар) с запасом 10–20% на потери и динамику.
Можно ли заменить пневмоцилиндр по одному стандарту без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 15552) взаимозаменяемы по фланцам и базовым размерам, что обычно позволяет заменить без переделки крепежей.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется сжатым воздухом и даёт плавную адаптацию скорости; упругие демпферы — простая механическая амортизация с фиксированными характеристиками.
Как отрегулировать пневматическое демпфирование?
Регулируют через встроенный или внешние дроссели на патрубках демпфера: изменяя скорость потока воздуха, добиваются нужного торможения и смягчения удара.
Какие монтажные принадлежности и как защитить шток от грязи?
Чаще всего используют фланцы, монтажные лапы, вилки на шток, дроссели и фитинги; защитить шток помогают скребки, гофры и лицевые манжеты, а при больших боковых нагрузках — внешние направляющие.
Характеристики PRS-100-SYA-0700
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M20x1.5
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 15552
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- сталь нержавеющая
- ISO 15552 нерж.
- Pemaks PRS
