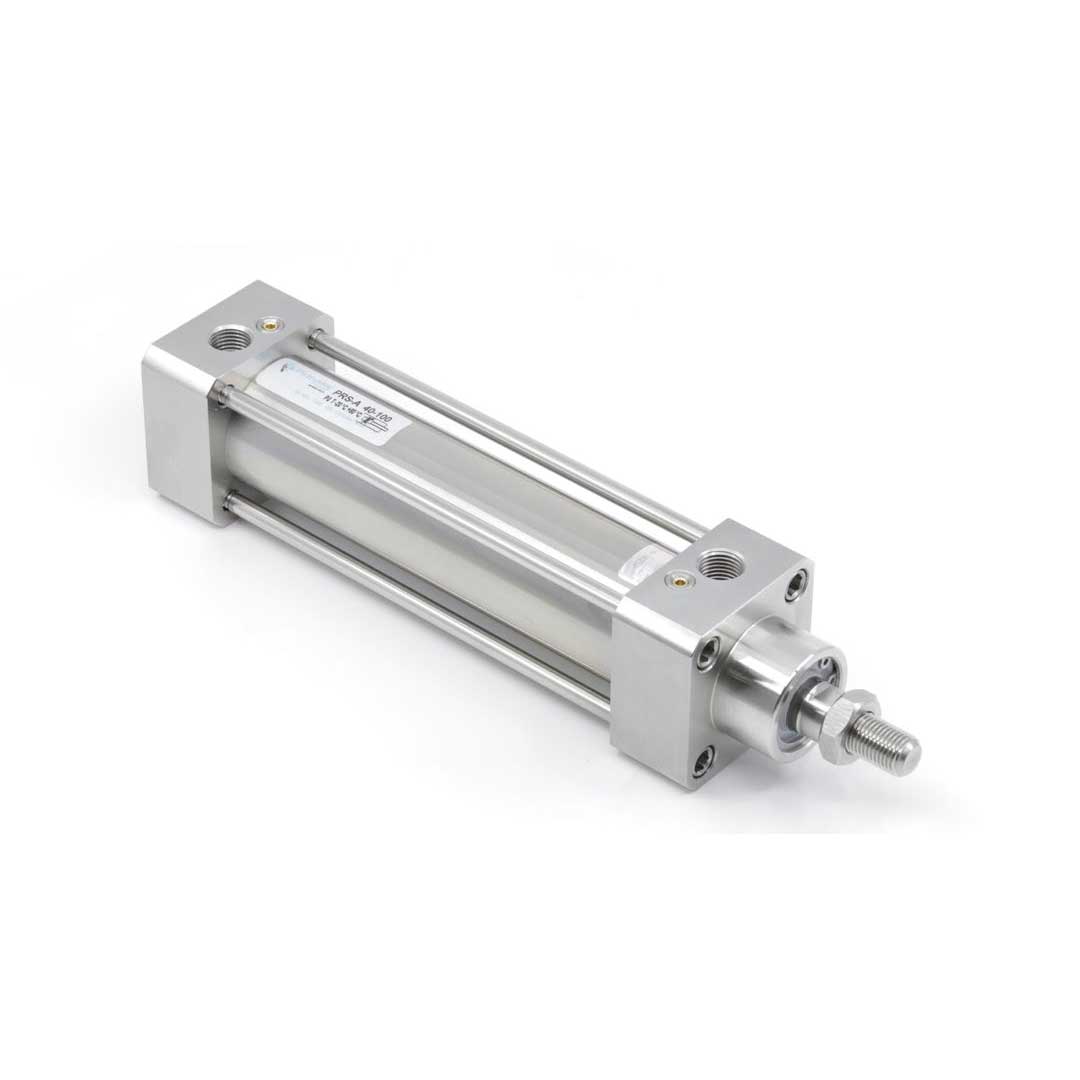

Описание PRS-032-SYA-0100
Назначение и принцип работы
Нержавеющий пневмоцилиндр ISO 15552 диаметром поршня 32 мм и ходом 100 мм предназначен для линейного перемещения и позиционирования в автоматизированных технологических цепочках: захват, подача, уплотнение и прижим. Цилиндр двустороннего действия с односторонним штоком передаёт усилие при подаче сжатого воздуха через порт G1/8; при рабочем давлении в диапазоне 0.2–10 бар теоретическое усилие прямого хода при 6 бар составляет ≈482 Н, обратного хода ≈415 Н. Позиционирование поддерживается встроенным магнитом для индуктивных/герконовых датчиков, демпфирование осуществляется пневматически и настраивается под цикл.
Ключевые особенности конструкции
Корпус и крышки изготовлены с применением нержавеющей стали (крышка — нержавеющая сталь), шток — наружная резьба M10x1.25 с исполнением «наружная резьба», уплотнения — полиуретан. Стандартная компоновка по ISO 15552 обеспечивает совместимость с монтажными фланцами и аксессуарами. Рабочая среда — сжатый воздух; допускается предварительная смазка, при её использовании необходима последующая постоянная смазка. Диапазон рабочих температур −20…+80 °C. Подключение воздуха — G1/8. Демпфирование — регулируемое пневматическое, обеспечивает мягкий ход на конце рабочего цикла.
Экспертные рекомендации по применению
Подбирайте пульт управления и регулировочные клапаны с учётом диапазона 0.2–10 бар и требуемых усилий; для расчёта динамики используйте силы при 6 бар (482 Н/415 Н). Обязательна фильтрация и осушение воздуха, при смазке — согласованная масляная система и регулярная проверка уплотнений PU. Монтаж проводить с осевой центровкой, избегать боковых нагрузок на шток; при резьбовом соединении M10x1.25 контролируйте момент затяжки и герметичность. Для датчиков используйте бесконтактные индуктивные или герконные модули, совместимые с магнитом на поршне. Избегать превышения 10 бар и температур за пределами −20…+80 °C; при агрессивной среде предусмотреть дополнительные покрытия и частичную изоляцию.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 32 мм | Определяет усилие и совместимость с крепежными размерами цилиндра. |
| Ход штока | 100 мм | Рабочий ход штока — выбор по требуемому перемещению детали. |
| Стандарт | ISO 15552 | Стандартизованные размеры и крепления для быстрой замены и совместимости. |
| Тип действия | Двустороннего действия | Работает при подаче воздуха в обе стороны для выдвижения и возврата штока. |
| Теоретическое усилие прямого хода при 6 бар | 483 Н | Расчёт F = p·S для диаметра 32 мм при 6 бар; ориентировочное значение без учета потерь. |
Советы специалистов
- Подбирайте диаметр по требуемому усилию: рассчитывайте площадь по диаметру и умножайте на рабочее давление; для запасов закладывайте 10–20% на потери.
- Выбирайте пневматическое демпфирование, если нужно точное и плавное торможение при высоких скоростях; упругие демпферы просты и надёжны при малых скоростях.
- Если требуется позиционирование с датчиками, заказывайте цилиндр с магнитом в поршне — это обеспечит совместимость с герконовыми и бесконтактными датчиками.
- Материал штока и корпуса определяет стойкость к коррозии: для агрессивных сред рассматривайте нержавеющие исполнения.
- При выборе стандарта отдавайте предпочтение ISO 15552 для быстрой замены без переделки крепежей и штуцеров.
Лайфхак: для ускорения цикла устанавливайте клапан быстрого выхлопа и регулируемые дроссели на линии управления — это уменьшит время выпуска воздуха и ускорит перемещение без изменения цилиндра.
Частая ошибка: устанавливают стандартный цилиндр без внешних направляющих при значительных боковых нагрузках — это приводит к быстрому износу уплотнений и искривлению штока.
Кому не подходит
- При значительных боковых нагрузках — без внешней направляющей.
- В агрессивной среде — алюминиевые исполнения без коррозионной защиты.
- Если нужна полная ремонтопригодность — варианты с завальцованными несъёмными крышками затрудняют обслуживание.
Практические кейсы
- Заменили старый цилиндр на ISO 15552 диаметром 32 мм и ходом 100 мм — сохранили крепления, потребовалось только перенастроить датчики положения; монтаж занял 40 минут.
- В производственной линии заменили несертифицированный цилиндр на стандартный ISO и благодаря совпадению фланцев снизили время простоя на 2 часа без переделки станка.
- Подобрали диаметр 32 мм по требуемому усилию 450 Н при 6 бар; рассчитали запас и установили дроссели для плавного торможения на холостых ходах.
Сопутствующие товары: дроссели регулировочные, фитинги и монтажные фланцы; часто покупают датчики положения и монтажные лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывайте по формуле F = p · S, где p — рабочее давление (в бар перевести в Па), S — площадь поршня; для запаса учитывайте потери и коэффициент безопасности.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры по одному стандарту (например, ISO 15552) взаимозаменяемы по фланцам и посадочным размерам, но проверьте расположение штуцеров и датчиков.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование позволяет регулировать плавность и силу торможения настройкой подачи воздуха, упругие элементы дают фиксированное гашение энергии и проще по конструкции.
Как отрегулировать пневматическое демпфирование?
Регулируйте демпфирование подбором дросселя на демпферном наружном патрубке или изменением давления в демпфирующей камере до получения требуемого замедления.
Какие монтажные принадлежности и защита штока используются с цилиндрами?
Используют дроссели, фитинги, монтажные фланцы, лапы и вилки на шток; для защиты штока применяют скребки, гофры и внешние направляющие при боковых нагрузках.
Характеристики PRS-032-SYA-0100
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- ISO 15552
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- сталь нержавеющая
- ISO 15552 нерж.
- Pemaks PRS
