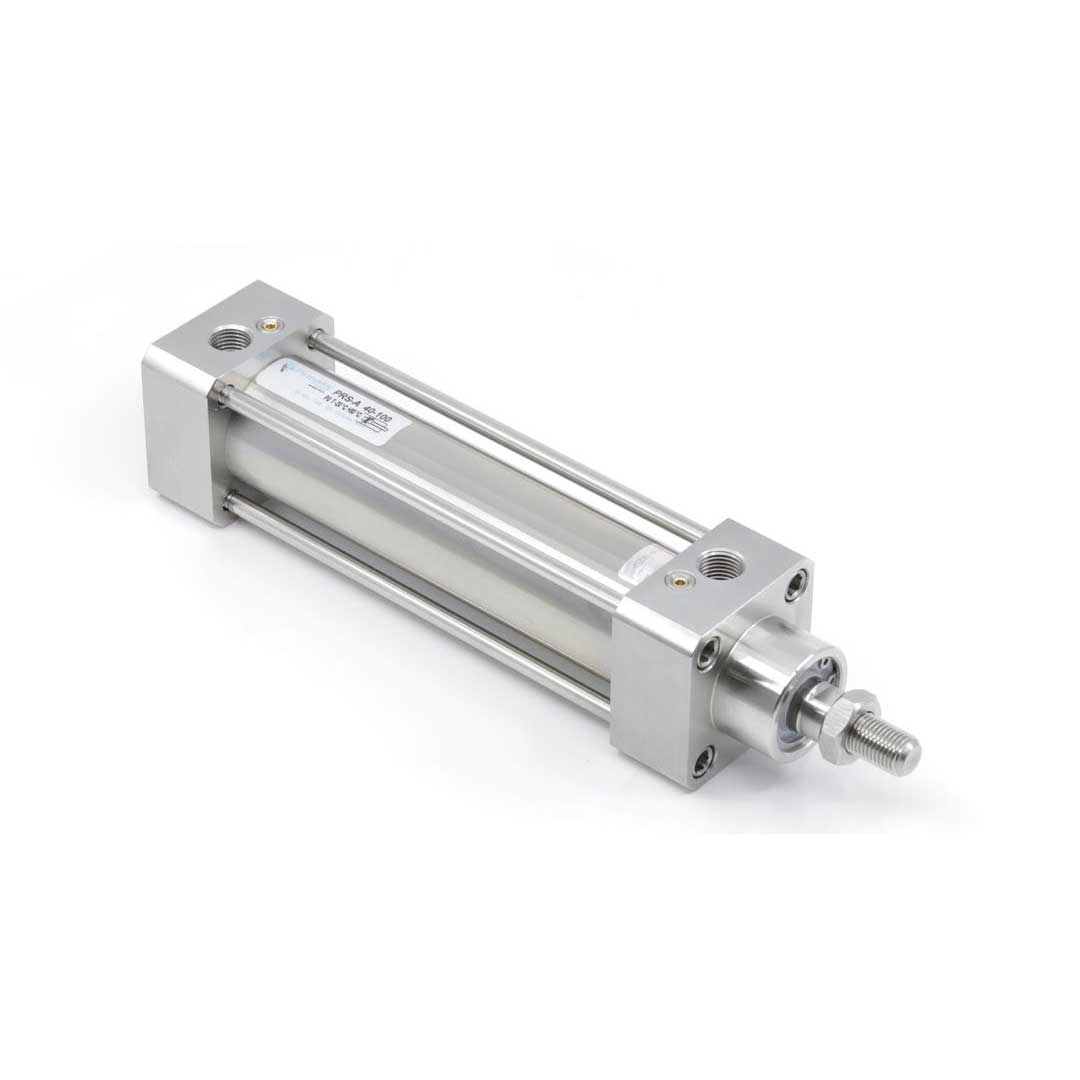

Описание PRS-040-SYA-0700
Назначение и принцип работы
Двусторонний пневмоцилиндр ISO 15552 с диаметром поршня 40 мм и ходом 700 мм предназначен для выполнения линейных перемещений в технологических узлах, переносных приспособлениях и позиционирующих механизмах. Работает от сжатого воздуха (0.2–10 бар), принцип — возвратно-поступательное движение поршня под давлением воздуха; усилие прямого хода составляет 754 Н при 6 бар (расчётная площадь поршня π·(40 мм)²/4 ≈ 1,256·10‑3 м²). Магнит в поршне обеспечивает детектирование положения индуктивными/герконными сенсорами.
Ключевые особенности конструкции
Корпус и крышки выполнены с использованием нержавеющей стали (крышки — нержавеющая сталь), шток — односторонний с наружной резьбой M12x1.25. Стандартное подключение — G1/4. Демпфирование пневматическое, настраиваемое; уплотнения — полиуретан. Диапазон рабочей температуры −20…+80 °C; рабочая среда — фильтрованный сжатый воздух, допускается предварительная смазка (в случае применения смазки требуется её постоянное поддержание). Конструкция соответствует ISO 15552, обеспечивает совместимость по монтажу и креплению с промышленными комплектующими.
Экспертные рекомендации по применению
Монтировать по стандарту ISO 15552 с использованием направляющих/фланцев для исключения боковых нагрузок на шток. При использовании датчиков применять индикативные герконы или датчики Холла, совместимые с магнитным поршнем. Не превышать давление 10 бар, учитывать требование 6 бар для расчётного усилия 754 Н. При первоначальной смазке обеспечить регулярную дозаправку — иначе уплотнения из полиуретана износятся быстрее. Избегать абразивной пыли, промывать систему при загрязнении и настраивать пневмодемпфирование для снижения ударных нагрузок на корпус и шток.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 40 мм | Определяет усилие; используется для расчёта по давлению и площади поршня. |
| Ход штока | 700 мм | Рабочий вылет штока при полном ходу цилиндра. |
| Стандарт | ISO 15552 | Совместимость по креплениям и размерам с аналогичными цилиндрами по стандарту. |
| Теоретическое усилие прямого хода при 6 бар | 754 Н | Расчёт: F = p·S для d=40 мм при 6 бар (около 754 Н). |
Советы специалистов
Экспертные советы
- Подбирайте диаметр поршня исходя из требуемого усилия по формуле F = p·S с запасом 10–20% на трение и динамику.
- Выбирайте цилиндр со встроенным магнитом, если планируется использование индукторов или герконовых датчиков для позиции.
- Если требуется мягкая остановка под нагрузкой — рассматривайте пневматическое демпфирование; упругие демпферы годятся для низкоэнергетичных применений.
- Для работы в агрессивной среде или при высокой влажности отдавайте предпочтение нержавеющему исполнению штока и корпуса.
- При боковых нагрузках на шток добавляйте внешние направляющие или стойки, чтобы исключить износ уплотнений и погнутость штока.
Лайфхак: для более быстрого отклика и снижения ударов используйте регулируемые дроссели на подаче и клапан быстрого выхлопа на выходе для ускорения возврата.
Частая ошибка: установка цилиндра без магнита при необходимости точного позиционирования — приводит к невозможности использовать стандартные индуктивные датчики и к переработке системы позже.
Кому не подходит
- При постоянных боковых нагрузках — компактные цилиндры без внешней направляющей.
- Для агрессивных сред без коррозионного исполнения — алюминиевые/стандартные корпуса.
- Если требуется высокая ремонтопригодность и разборность — цилиндры с завальцованными несъёмными крышками.
Практические кейсы
- Заменили старый нестандартный цилиндр на ISO 15552: крепёж и фланцы совпали, потребовалась только замена проушин — время монтажа сократили на 80%.
- Подобрали диаметр 40 мм по требуемому усилию 700 Н при 6 бар — цилиндр 40 мм обеспечил необходимый запас по усилию без изменения конструкции станка.
- Установили внешний направляющий узел при боковой нагрузке 120 Н, что увеличило ресурс уплотнений в 3 раза и снизило люфт штока.
Сопутствующие товары: дроссели регулирования расхода, фитинги и монтажные фланцы; датчики положения и монтажные лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Расчёт по формуле F = p·S, где S = π·d²/4; при известном давлении и требуемом усилии находите d и выбираете ближайший стандартный размер.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, для цилиндров одного стандарта (например, ISO 15552) габариты по фланцам и осям креплений совпадают, что обычно позволяет заменить без изменения крепежей.
В чём отличие пневматического и упругого демпфирования?
Пневматическое демпфирование использует управление потоком воздуха для плавной остановки и регулируемо, упругие элементы демпфирования — ненастраиваемы и обеспечивают фиксированную упругую мягкость удара.
Как отрегулировать пневматическое демпфирование?
Регулируйте демпфирование изменением дросселирования вытекания воздуха на демпферных клапанах в торцевой части цилиндра; настройку выполняйте при рабочей нагрузке и рабочем давлении.
Какие монтажные принадлежности и защита штока обычно используются?
Часто используют монтажные фланцы, лапы, вилки на шток и фитинги; для защиты штока применяют скребки и гофрозащитные чехлы, а при боковых нагрузках — внешние направляющие.
Характеристики PRS-040-SYA-0700
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12x1.25
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 15552
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- сталь нержавеющая
- ISO 15552 нерж.
- Pemaks PRS
