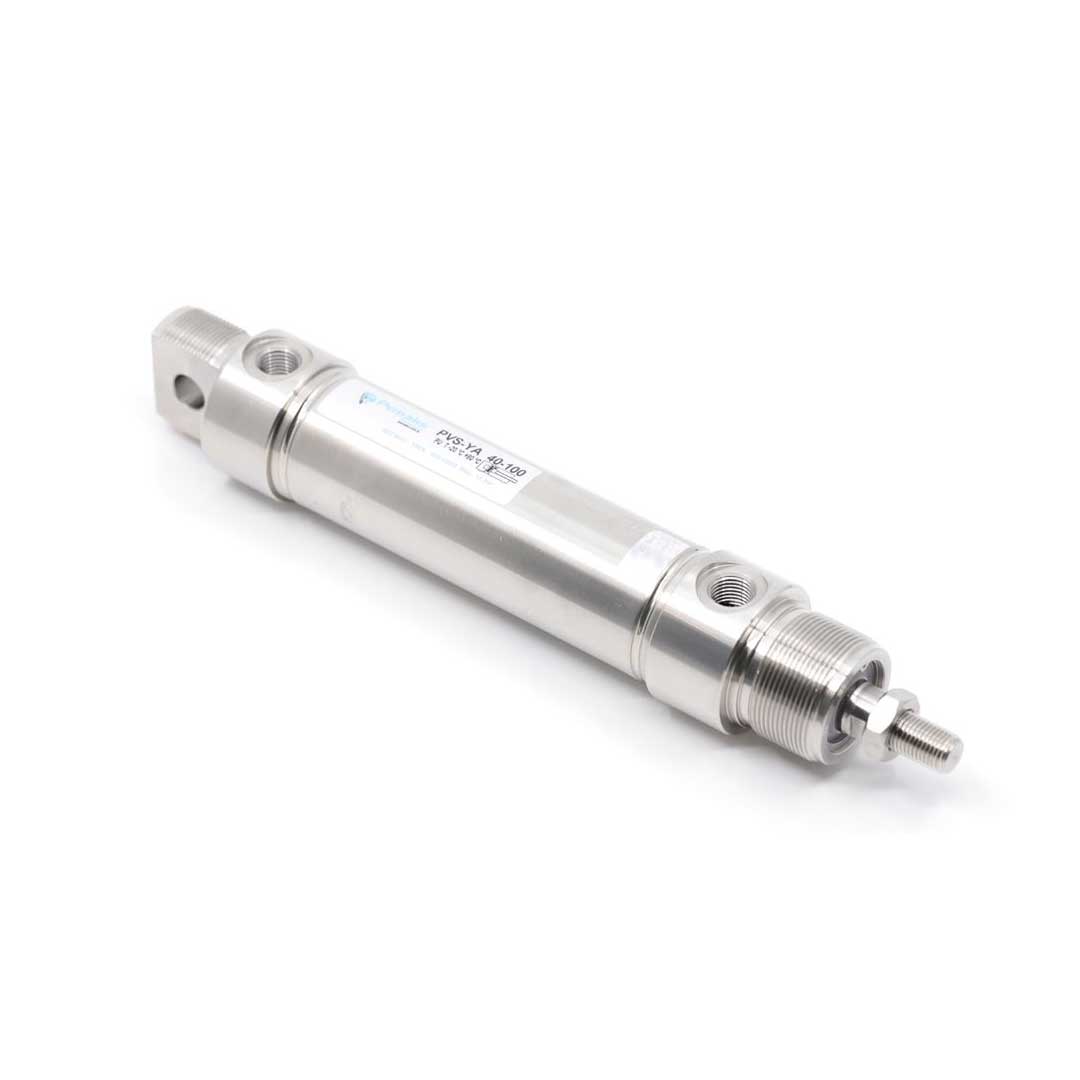

    Фотография может отличаться от реального товара

    PVS-032-SNA-0050 Pemaks - Нержавеющий пневмоцилиндр, 32x50 мм

    Написать отзыв
    242210
    Доставка в Алматы Изменить
    ПроизводительPemaks

    Пневмоцилиндр предназначен для линейного перемещения и создания усилия в автоматизированных узлах; выполняет функции перемещения, позиционирования и сцепления при пневматическом приводе. Основные характеристики: диаметр поршня 32 мм, ход 50 мм, корпус и шток — нержавеющая сталь, двустороннее действие.
    Типичное применение: пищевые, фармацевтические и химические линии, коррозионно‑устойчивые конструкции, упаковочные и фасовочные автоматы.

    + −
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание PVS-032-SNA-0050

    Назначение и принцип работы

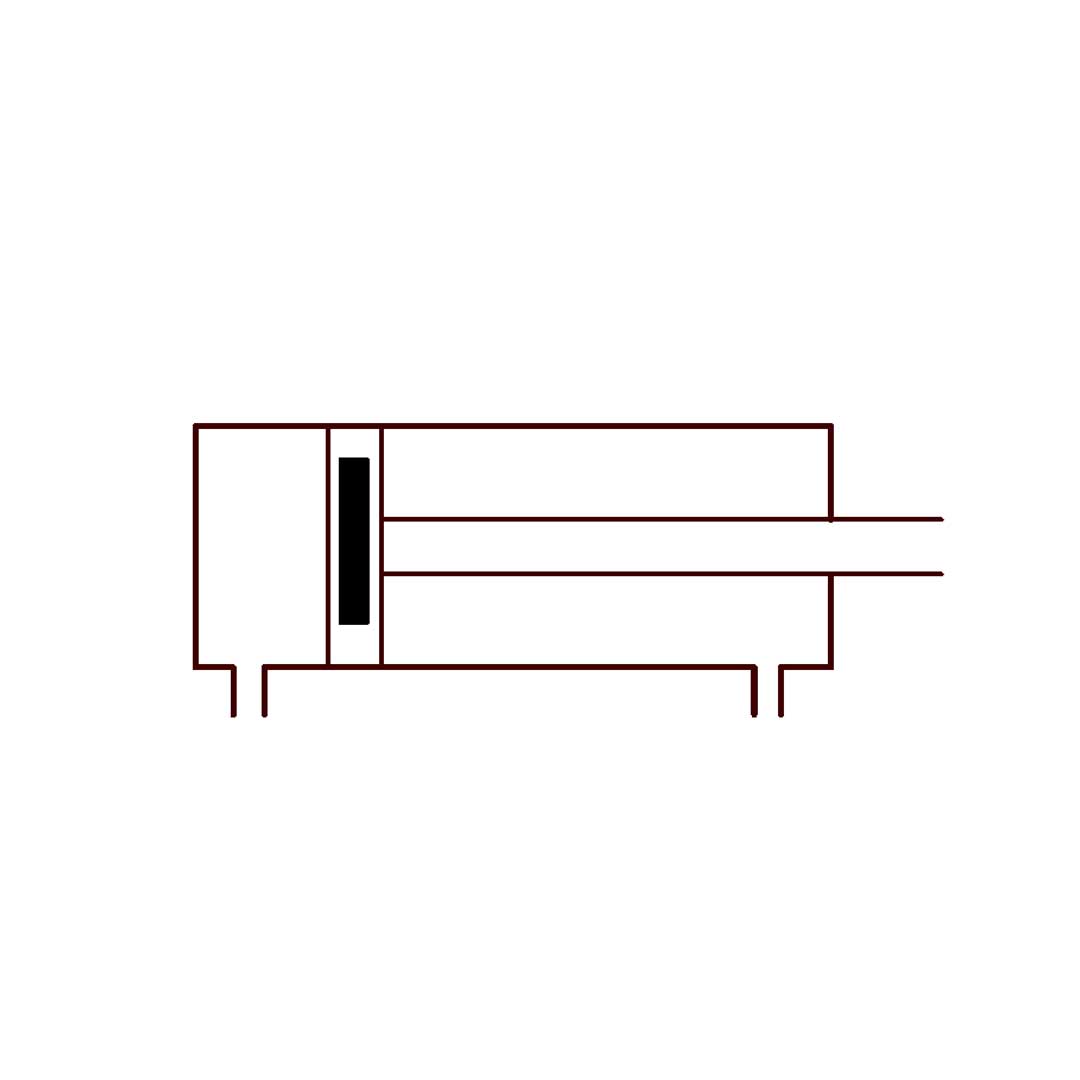

    Нержавеющий пневмоцилиндр диаметром поршня 32 мм и ходом 50 мм предназначен для линейного перемещения в автоматических и полуавтоматических механизмах: позиционирование, зажим, подача и толкание в средах с повышенными требованиями к коррозионной стойкости. Двустороннего действия с односторонним штоком и наружной резьбой M10x1.25 обеспечивает ход как при подаче давления на рабочую полость, так и при реверсе; магнитный поршень позволяет подключать бесконтактные датчики положения. При давлении 6 бар прямое усилие порядка 482 Н, обратное — около 415 Н, рабочий диапазон давления 0.2–10 бар, рабочая температура от −20 до +80 °C.

    Ключевые особенности конструкции

    Корпус, крышки и шток выполнены из нержавеющей стали, что обеспечивает защиту от коррозии и совместимость с влажной и агрессивной атмосферой. Уплотнения из полиуретана дают хорошую износостойкость; демпфирование проведено упругими элементами для мягкой остановки в конце хода. Задняя крышка оснащена цилиндрическим шарниром (трунькой) для шарнирного крепления, порт подключения G1/8. Конструкция рассчитана на работу со сжатым воздухом; при использовании смазки возможна эксплуатация, но дальнейшая эксплуатация требует постоянной смазки уплотнений и привода.

    Экспертные рекомендации по применению

    Монтировать с исключением боковых нагрузок и перекосов, использовать направляющие при значительных радиальных усилиях. При выборе привода учитывать усилия 482 Н/415 Н при 6 бар и не превышать 10 бар. Для датчиков использовать магниточувствительные бесконтактные элементы, совместимые с магнитом в поршне. Применять фильтр и осушитель для сжатого воздуха, при смазке — обеспечить постоянную смазку и плановую проверку уплотнений. При сборке затягивать штатные крепления штока с контролем момента, исключать коррозионные контакты с непассивированными металлами.

    Ключевые параметры

    Параметр Значение Комментарий
    Диаметр поршня 32 мм Определяет усилие пневмоцилиндра (при 6 бар теоретическое усилие ≈ 483 Н).
    Ход штока 50 мм Расстояние выдвижения штока.
    Стандарт ISO 6432 Компактный стандарт для малых диаметров, совместимость крепежных деталей.
    Тип действия Двустороннего действия Работает при подаче давления с обеих сторон поршня.
    Теоретическое усилие прямого хода при 6 бар 483 Н Расчёт по формуле F = p·S (6 бар = 0,6 Н/мм², S = π·32²/4 ≈ 804,25 мм²).

    Советы специалистов

    • Подбирайте диаметр поршня по требуемому усилию: вычислите площадь поршня и умножьте на рабочее давление (F = p·S) с запасом 10–20% на трение и потери.
    • Выбирайте пневмодемпфирование, если требуется мягкая остановка при высоких скоростях; упругие демпферы подходят для невысоких энергий удара и упрощённой настройки.
    • Если требуются внешние датчики положения, выбирайте цилиндры с магнитом в поршне или планируйте альтернативные датчики; без магнита герконовые датчики не сработают.
    • При боковых нагрузках обязательно применять внешние направляющие или линейные подшипники; компактные стандартизованные цилиндры без направляющих не рассчитаны на значительные боковые силы.
    • Для агрессивной среды и высокой коррозионной стойкости выбирайте нержавеющие исполнения штока и корпуса или специальные покрытия.

    Лайфхак: для быстрого уменьшения инерции используйте регулируемые пневмодроссели на линии выхлопа и установите клапан быстрого выхлопа возле цилиндра.

    Частая ошибка: покупают цилиндр без магнита и пытаются использовать герконовые датчики — в результате отсутствует контроль положения и требуется дополнительная доработка.

    Кому не подходит

    • Системам с постоянными боковыми нагрузками — нужны внешние направляющие.
    • Агрессивной среде с химическими реагентами — алюминиевые стандартные исполнения не выдержат, требуются нержавеющие.
    • Приложениям, где важна ремонтопригодность с частой разборкой — цельнозавальцованные исполнения сложнее обслуживать.

    Практические кейсы

    1. Заменили нестандартный цилиндр на ISO 6432 32×50 — крепления совпали, переустановки узла не потребовалось, экономия времени монтажа 2 часа.
    2. Подобрали диаметр 32 мм по требуемому усилию 450 Н при 5,5 бар — расчёт F подтвердил безопасность работы без перерасхода давления.
    3. Установили внешний демпфер и дроссель на линию для уменьшения скорости удара: время цикла уменьшилось на 12% при сохранении мягкой посадки штока.

    Сопутствующие товары: дроссели (регулирующие скорость), фитинги и монтажные лапы/фланцы, датчики положения (герконы или индуктивные) и вилки на шток.

    FAQ

    Как подобрать диаметр поршня по требуемому усилию?

    Вычислите площадь поршня S = π·d²/4 и примените F = p·S с рабочим давлением (бар переводится в Н/мм² как 1 бар = 0,1 Н/мм²), добавьте запас на трение.

    Можно ли заменять цилиндры одного стандарта без переделки крепежей?

    Да, цилиндры одного стандарта (например ISO 6432) взаимозаменяемы по монтажным размерам, если соблюдены те же исполнение и размеры крепёжных отверстий.

    Чем отличается пневматическое демпфирование от упругого?

    Пневматическое демпфирование использует сжатие воздуха и регулируется дросселем для плавной остановки при высокой энергии; упругие элементы — простой упор из резины/полиуретана для мягкой посадки при невысоких скоростях.

    Как отрегулировать пневматическое демпфирование?

    Регулируйте дроссельные отверстия в заглушках или используйте регулируемые дроссели на магистрали, меняя пропускную способность до достижения требуемой скорости и мягкости остановки.

    Какие монтажные принадлежности и защита штока используются с цилиндрами?

    Часто используют монтажные лапы/фланцы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или пыльники, а при боковых нагрузках — внешние направляющие.

    Характеристики PVS-032-SNA-0050

    Характеристики приводов
    Диаметр поршня
    32 мм
    Ход
    50 мм
    Тип действия
    двустороннего действия
    Исполнение штока
    односторонний шток
    Конец штока
    наружная резьба
    Резьба штока
    • M10x1.25
    Демпфирование
    упругие элементы демпфирования
    Теоретическое усилие прямого хода при 6 бар
    482 Н
    Теоретическое усилие обратного хода при 6 бар
    415 Н
    Общие характеристики
    Стандарт
    • -
    Определение позиции
    с магнитом для датчиков
    Массо-габаритные и монтажные характеристики
    Задняя крышка
    с цилиндрическим шарниром
    Подключение
    G1/8
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух
    Примечание по рабочей среде
    • возможна работа со смазкой (впоследствии требуется постоянная смазка)
    Рабочее давление
    • 0.2 ÷ 10 бар
    Рабочая температура
    • -20 ÷ 80 °C
    Материалы
    Основной материал
    сталь нержавеющая
    Корпус
    сталь нержавеющая
    Крышка
    • сталь нержавеющая
    Шток
    • сталь нержавеющая
    Уплотнения
    полиуретан
    Дополнительные характеристики
    Совместимость
    • Pemaks PVS
    Идентификационные данные
    Производитель
    Pemaks
    Родина бренда
    Турция
    Страна производства
    Турция
    Артикул
    PVS-032-SNA-0050
    Ед. изм.
    шт.
    Найти похожие

    Документация PVS-032-SNA-0050

    ДОКУМЕНТАЦИЯ

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара PVS-032-SNA-0050 Pemaks - Нержавеющий пневмоцилиндр, 32x50 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
