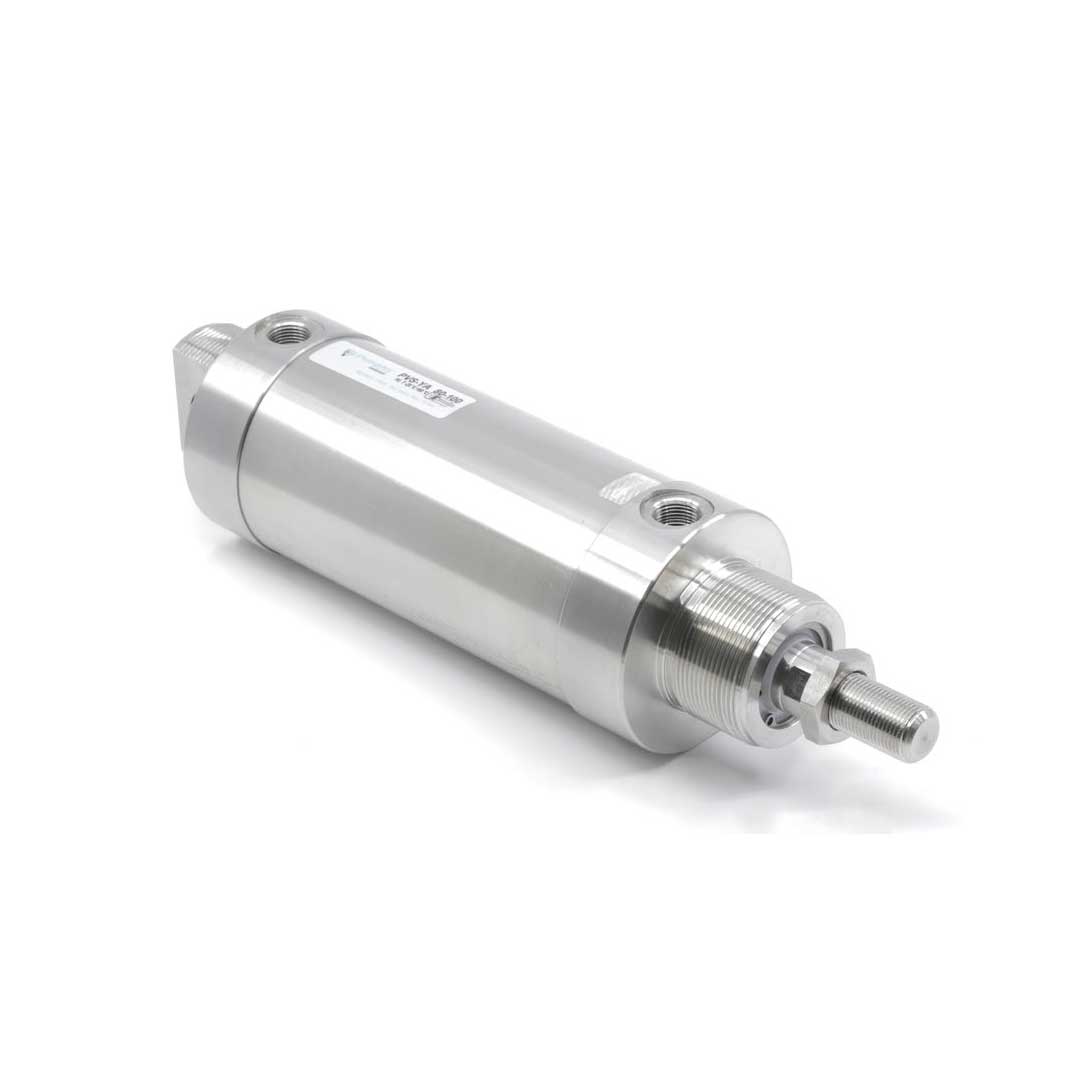

Описание PVS-080-SNA-0250
Назначение и принцип работы
Нержавеющий пневмоцилиндр с диаметром поршня 80 мм и ходом 250 мм предназначен для линейного перемещения и усилия в системах автоматизации, упаковки, пищевого и фармацевтического оборудования, а также в агрессивных средах. Двустороннего действия, односторонний шток с наружной резьбой M20x1.5 обеспечивает прямой ход с усилием до 3016 Н и возвратное усилие ~2721 Н при 6 бар; рабочее давление 0.2–10 бар. Позиционирование реализовано магнитом в поршне для подключения бесконтактных датчиков, цилиндр глушится упругими демпфирующими элементами для снижения ударных нагрузок.
Ключевые особенности конструкции
Корпус, крышка и шток выполнены из нержавеющей стали, что обеспечивает коррозионную стойкость и совместимость с влажной и абразивной средой; уплотнения — полиуретановые. Задняя крышка с цилиндрическим шарниром упрощает монтаж при качательных соединениях; стандартное подключение G3/8. Диапазон рабочих температур от −20 до +80 °C позволяет эксплуатацию в широкой климатической линейке. Демпфирование — упругие элементы; при необходимости работают смазанные среды, однако после применения смазки требуется поддержание постоянной смазки в системе.
Экспертные рекомендации по применению
Монтировать с обеспечением соосности, избегать боковых нагрузок на шток; момент затяжки резьбы M20x1.5 и нагружение шарнира подбирать согласно расчетной силе (3016 Н). Для цикличных режимов и повышенной агрессивности среды рекомендую использовать дополнительные щитки и регулярную проверку уплотнений из полиуретана; при питании смазкой организовать систему постоянной подачи. Установите бесконтактные датчики на магнит в поршне с учётом допустимого хода 250 мм и места установки, контролируйте рабочее давление (0.2–10 бар) и не допускать замерзания среды ниже −20 °C.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | Диаметр поршня | Определяет усилие при заданном давлении и влияет на выбор подшипников и направляющих. |
| Ход штока | Ход | Максимальный рабочий ход штока; важен для расчёта перемещений и установки концевых датчиков. |
| Стандарт | Стандарт | Совместимость с креплениями и монтажными комплектами; стандартизованные цилиндры проще заменять. |
| Тип действия | Тип действия | Определяет наличие возвратной пружины и подход к управлению направлением подачи воздуха. |
| Теоретическое усилие прямого хода при 6 бар | Теоретическое усилие прямого хода при 6 бар | Используется для подбора по усилию и проверки соответствия требованиям механизма. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление с запасом по нагрузке.
- Учитывайте демпфирование: отсутствие пневмодемпфирования ускоряет цикл, но увеличивает ударные нагрузки на крепления и шток.
- Если требуется позиционирование — выбирайте исполнение с магнитом на поршне для индуктивных или герконовых датчиков.
- Материал штока и корпуса важен для агрессивных сред: нержавеющие элементы предпочтительны при коррозии или повышенной влажности.
Лайфхак: для уменьшения времени цикла и снижения подпружинивания устанавливайте клапан быстрого выхлопа и на входе — дроссель с обратным клапаном.
Частая ошибка: выбирают цилиндр без магнита и затем не могут использовать стандартные датчики положения; также часто недооценивают боковые нагрузки и не ставят внешние направляющие.
Кому не подходит
- Цилиндры компактного типа при наличии значительных боковых или осевых нагрузок.
- Алюминиевые корпуса в агрессивной среде без коррозионной защиты — лучше нержавеющая сталь.
- Круглые корпуса с заклёпочными крышками, если нужна высокая ремонтопригодность и частая разборка.
Практические кейсы
- Заменили старый цилиндр на стандартный ISO без переделки крепежей — сократили время ремонта на 70% за счёт взаимозаменяемости размеров.
- Установили цилиндр с магнитом и стандартными датчиками — добились точного контроля позиции при цикле 120 ход/час без дополнительных переделок механики.
- Подобрали диаметр поршня по требуемому усилию для прижима 1500 Н при 6 бар, что позволило убрать дополнительный рычаг и снизить сложность привода.
Сопутствующие товары: дроссели (регулировка скорости), фитинги и соединители, монтажные фланцы и лапы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S и примените формулу F = p × S (давление p в бар, преобразуйте в Н/мм²); выберите диаметр, дающий требуемое усилие с запасом по безопасности.
Можно ли заменить цилиндр на аналогичный по одному стандарту без переделки крепежей?
Если цилиндр соответствует тому же стандарту (например, ISO 15552), замена обычно возможна без переделок, так как размеры креплений и расположение портов стандартизованы.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется потоком воздуха и даёт мягкую амортизацию и настраиваемую энергоёмкость; упругое — фиксированное демпфирование за счёт эластичных вставок и менее гибко по настройке.
Как отрегулировать пневматическое демпфирование?
Регулируют дросселем на демпфирующем порту цилиндра, изменяя проходное сечение и, при необходимости, давление подпора для достижения требуемой скорости и мягкости удара.
Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?
Используют фланцы, лапы, монтажные пластины, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофротрубы и пыльники, а при боковых нагрузках — внешние направляющие.
Характеристики PVS-080-SNA-0250
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M20x1.5
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
При обратном ходе пневмоцилиндра площадь, на которую давит сжатый воздух, меньше, чем при прямом ходе. Она рассчитывается как площадь поршня минус площадь сечения штока.
- -
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- сталь нержавеющая
- сталь нержавеющая
- Pemaks PVS
