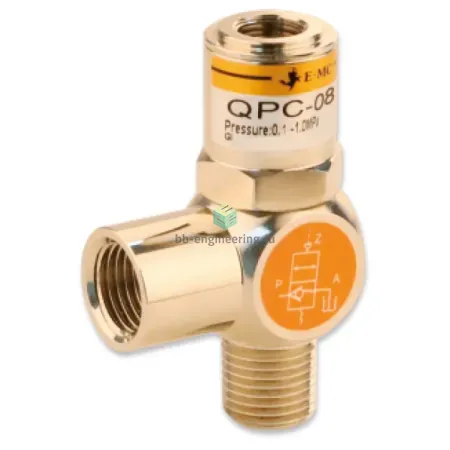

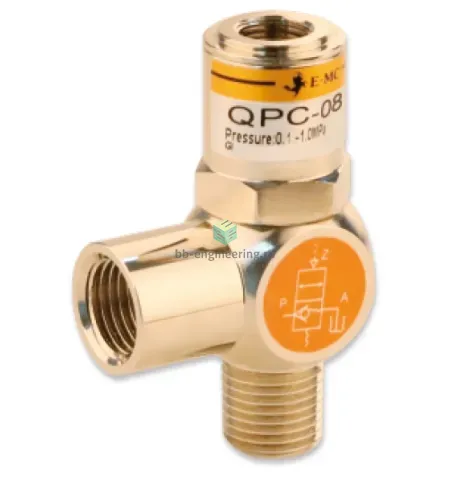

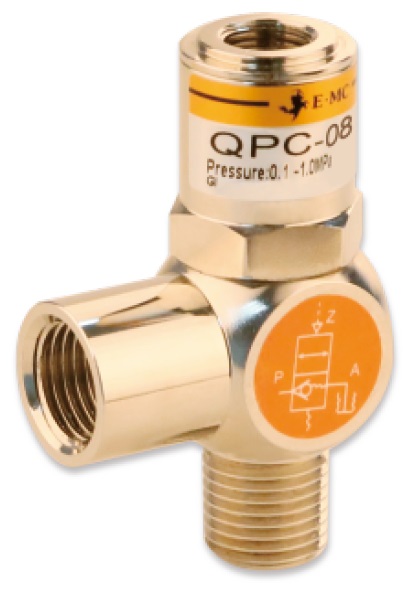

QPC-06 EMC - Управляемый обратный клапан однонаправленный G1/8

Назначение и принцип работы

Управляемый обратный клапан 2/2 НЗ однонаправленный предназначен для предотвращения обратного потока в пневмолиниях и для дистанционного разрешения потока в закрытой в одну сторону ветви при подаче пилотного давления на порт M5. В штатном состоянии клапан герметичен в направлении возврата (закрыт без сигнала). При подаче пилотного воздуха на подвод M5 срабатывает управляющий элемент и обеспечивается проход через основной проход с присоединением G1/8. Работает с сжатым воздухом в соответствии с ISO 8573-1:2010 [7:4:4], в диапазоне рабочего давления 1 ÷ 10 бар и температуре среды от −20 до +70 °C; максимальная частота переключения — 1 Гц.

Ключевые особенности конструкции

Корпус выполнен из никелированной латуни, внутренние детали — латунь, что обеспечивает механическую прочность и коррозионную стойкость. Пилотный порт M5, основной порт — стандарта G1/8 для интеграции в типовые пневмосистемы. Применена эластомерная система уплотнений, совместимая с техническим воздухом по ISO 8573-1:2010 [7:4:4]; для корректной работы рекомендуется применение фильтра и осушителя в соответствии с указанными классами загрязнённости. Диапазон рабочих параметров: 1–10 бар, −20…+70 °C, макс. 1 Гц переключений — это важный лимит для расчёта ресурса.

Экспертные рекомендации по применению

Монтаж — в доступном месте для обслуживания, предпочтительно с прямой подводкой пилотного воздуха того же качества и давления, что и рабочая магистраль. Обязательна фильтрация до классов, указанных в ISO 8573-1, во избежание заклинивания уплотнений; избегать давления ниже 1 бар и резких пульсаций свыше 1 Гц. При эксплуатации контролировать герметичность после установки и проводить периодическую проверку уплотнений; не допускать агрессивных сред и превышения температурного диапазона. Для проектирования учитывать габаритные присоединения G1/8 и предусмотренную скорость переключений при циклической работе.
