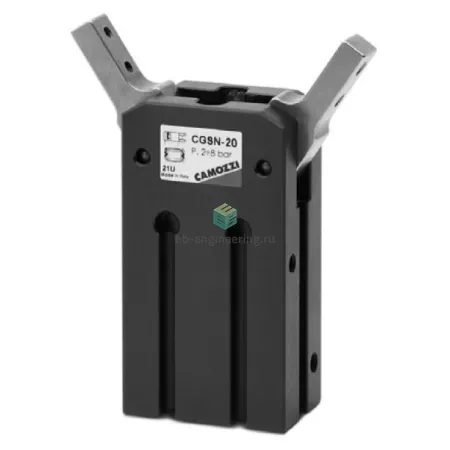

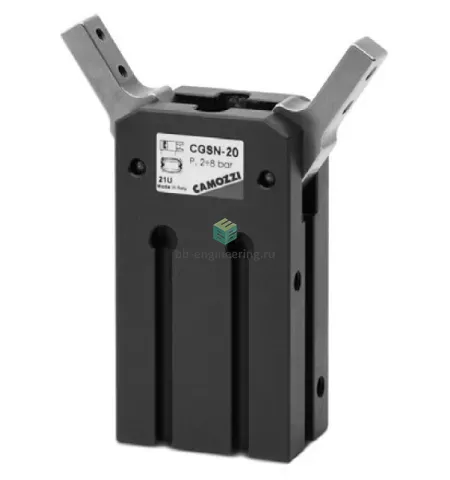

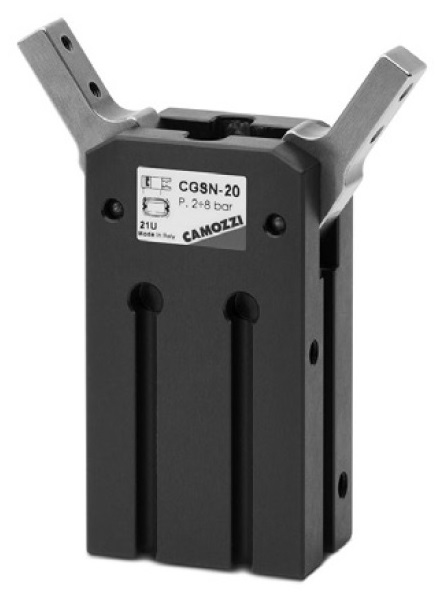

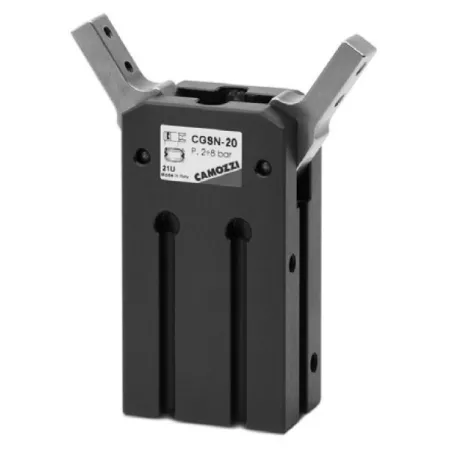

Описание CGSN-20
Захваты серии CGSN представлены в 4-х размерах. Раскрытие пальцев захвата до 180° позволяет захватывать необходимые объекты, избегая столкновения губок с другими элементами. Многозвенный механизм захвата обеспечивает увеличение усилия захвата. Магнитные датчики положения могут быть установлены непосредственно в пазы на корпусе захвата.
Монтажные отверстия в корпусе захватов обеспечивают гибкость при установке. Дополнительно захваты могут комплектоваться монтажными адаптерами для облегчения установки Мод. L-CGP (охватываемый) или С-CGP (охватывающий).
ПРЕИМУЩЕСТВА:
- Полная взаимозаменяемость с предыдущими сериями
- Пальцы захватов из полированной никелированной стали, стойкой к коррозии
- Широкий спектр углов захвата
Характеристики CGSN-20
- 2
- 1.7 Гц
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.2 мм
- внутренняя резьба и центрирующая втулка
- с помощью принадлежностей
- со сквозным отверстием и центрирующей втулкой
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:8:4]
- 1 ÷ 7 бар
- -10 ÷ 60 °C
- любое
