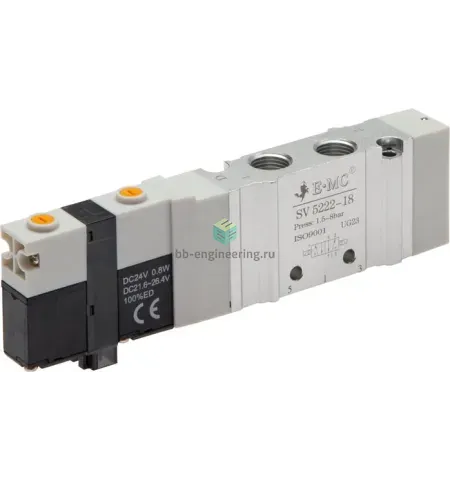

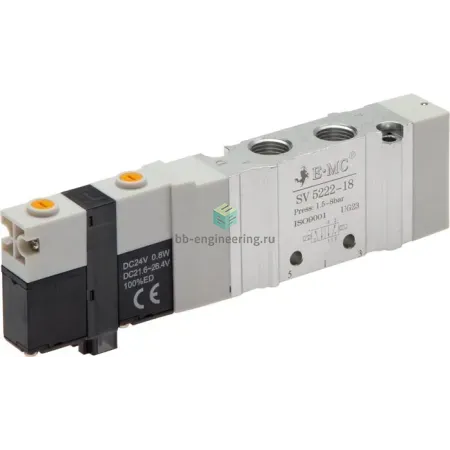

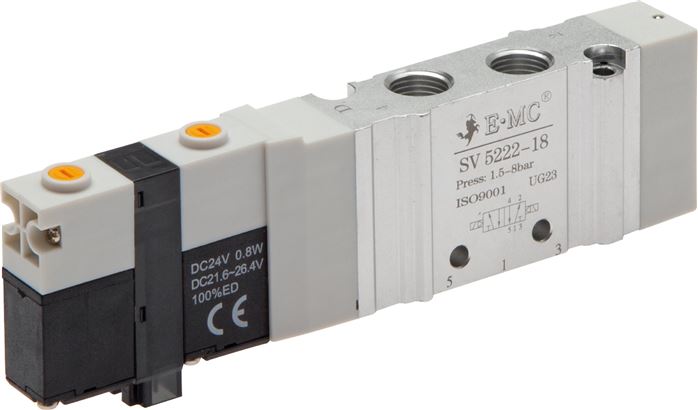

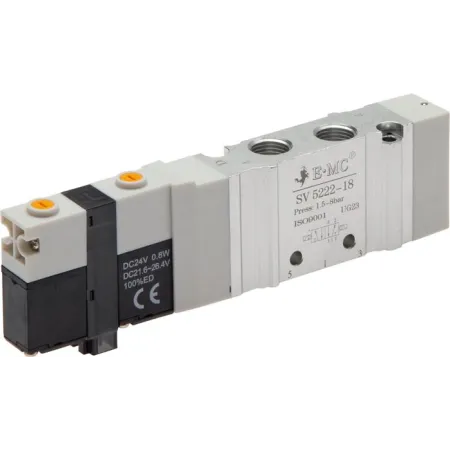

    • SV5222-06E4 EMC - Пневмораспределитель электр. упр., 5/2 бист., G1/8, 24 VDC

    Написать отзыв
    244938
    Фотография может отличаться от реального товара
    Доставка в Алматы Изменить
    ПроизводительEMC
    Функция клапана: 5/2 бистабильный • Тип управления: электрический • Напряжение катушки: 24 V DC • Питание пилотного каскада: внутреннее • Стандартный номинальный расход: 750л/мин • Типоразмер: 2 (15 мм) • Электрическое подключение: разъём 3-пин • Подключение: G1/8 • Класс защиты: IP40 • Материал корпуса: алюминий
    ₸37 963
    (₸42 518 с НДС)
    удалённый склад: 95 шт.
    Срок: 30 дней
    + −
    Отложить
    Преимущества

    Лучшие цены и срокиМы предоставляем лучшие цены и сроки за счёт прямых поставок от производителей

    Профессиональная техподдержкаПрофессиональные инженеры окажут вам высококачественную техническую поддержку по любому вопросу

    Ответ в течение 24 часовМы ценим время наших клиентов, поэтому обрабатываем заявки в течение 24 часов

    Индивидуальный подходНе бывает одинаковых задач и ситуаций, поэтому к каждой заявке у нас индивидуальный подход

    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SV5222-06E4

    Распределители серии SV являются компактными распределителями и управляются электрическим сигналом напряжением 24 В пост. тока. Распределители SV могут устанавливаться как индивидуально, так и на коллекторную плиту или в составе пневмоострова в зависимости от расположения пневматических выходов:

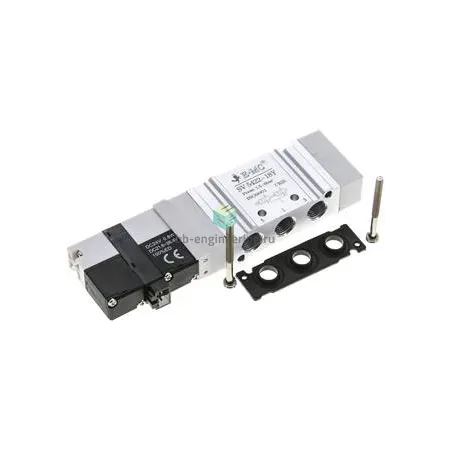

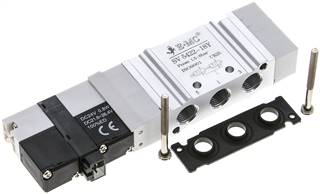

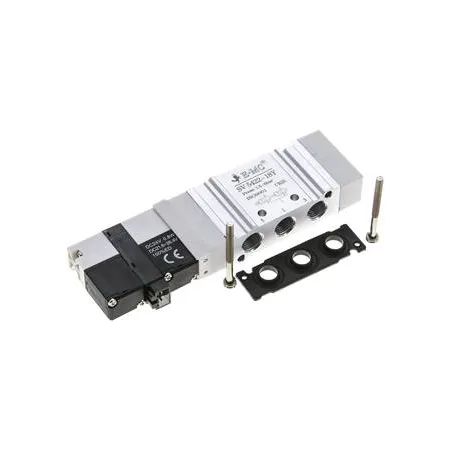

    • SV: резьбовые выходы, позволяющие подключать распределители индивидуально, вкрутив фитинги, или установить на коллекторную плиту с общим питанием и выхлопом. Электрическое подключение осуществляется индивидуально через 3-контактный микро-разъём.
    • SVM: стыкового монтажа, пневматическое и электрическое подключение осуществляется только посредством установки на плиту пневмоострова с многополюсным управлением (серия SV) или с управлением по fieldbus шине (ESV).

    Благодаря катушке мощностью всего 0.8 Вт распределителями можно управлять напрямую с контроллеров и маломощных устройств без использования промежуточных реле.

    Характеристики SV5222-06E4

    Характеристики клапанов
    Функция клапана
    5/2 бистабильный
    Тип управления
    электрический
    Напряжение катушки
    24 V DC
    Питание пилотного каскада
    внутреннее
    Мощность катушки
    • 0.8 W
    Расходные характеристики
    Стандартный номинальный расход
    750 л/мин
    Общие характеристики
    Типоразмер
    2 (15 мм)
    Тип сброса
    воздушная пружина
    Массо-габаритные и монтажные характеристики
    Электрическое подключение
    разъём 3-пин
    Подключение
    G1/8
    Вход (канал 1/P)
    • G1/8
    Выход (каналы 2/A, 4/B)
    • G1/8
    Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
    • G1/8
    Монтаж
    • линейный монтаж
    • на коллекторной плите
    • сквозное отверстие
    Масса
    97 г
    Условия эксплуатации
    Рабочая среда
    • сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
    Рабочее давление
    • 1.5 ÷ 8 бар
    Рабочая температура
    • -20 ÷ 70 °C
    Класс защиты
    • IP40
    Допустимые колебания напряжения
    • ±10 %
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Уплотнения
    бутадиен-нитрильный каучук (NBR)
    Идентификационные данные
    Производитель
    EMC
    Артикул
    SV5222-06E4
    Ед. изм.
    шт.
    Найти похожие

    Документация SV5222-06E4

    Документация | SV5222-06E4 EMC - Пневмораспределитель электр. упр., 5/2 бист., G1/8, 24 VDC

    2D/3D CAD чертежи | SV5222-06E4 EMC - Пневмораспределитель электр. упр., 5/2 бист., G1/8, 24 VDC
