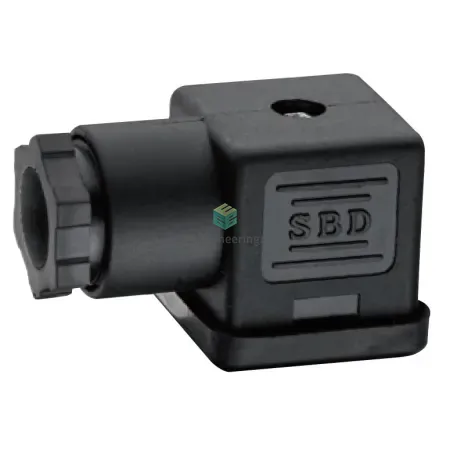

DA-D1L EMC - Разъем с индикацией DIN 43650, тип A 18 мм, 3-пин, 12-48 V DC

Назначение и принцип работы

Разъём по стандарту DIN 43650 (EN 175301-803) предназначен для электрического подключения электромагнитных катушек, датчиков и исполнительных механизмов в автоматике и КИПиА. Исполнение 18 мм, 3‑пин обеспечивает подачу силового и сигнального потенциалов в системах постоянного тока 12 ÷ 48 V DC. Встроенный светодиод индицирует наличие питания и упрощает диагностику цепи на месте, снижая время наладки. Конструкция рассчитана на прямое совмещение с фланцем DIN‑A и обеспечивает быстрый съём/установку разъёма без разборки оборудования.

Ключевые особенности конструкции

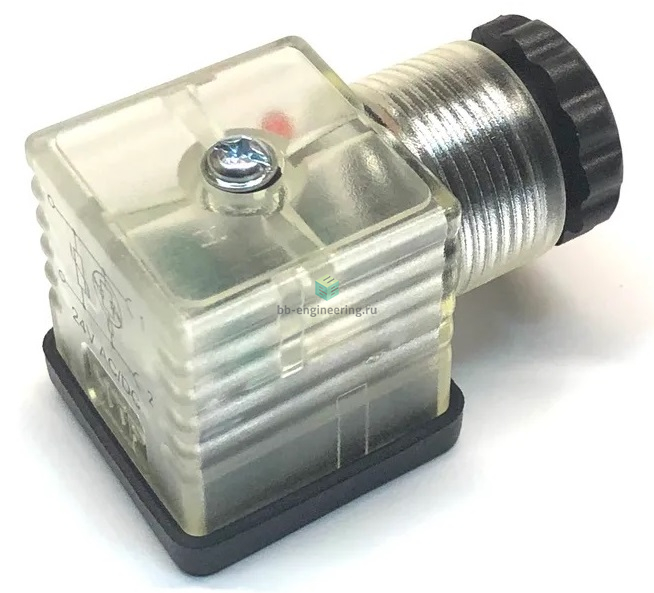

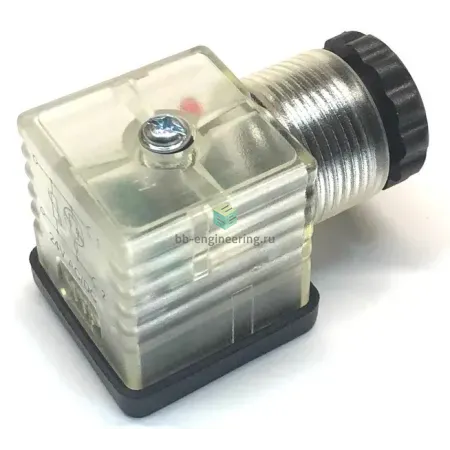

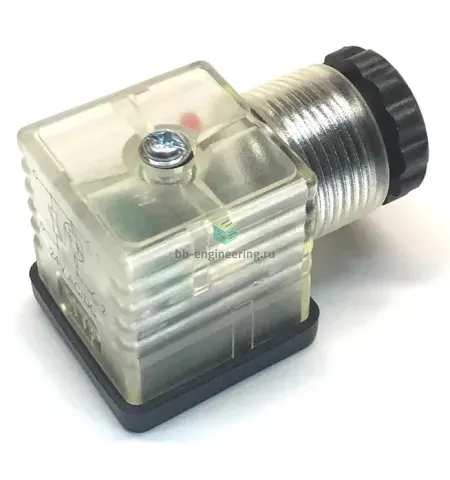

Корпус выполнен в полупрозрачном коричневом исполнении, что позволяет визуально контролировать светодиодную индикацию. Контакты — медные сплавы с антикоррозионным покрытием; герметизация — резиновое уплотнение (NBR/EPDM) по месту фланца. Отсутствие интегрированного кабеля предполагает подключение к проводам через клеммную колодку внутри корпуса и использование кабельного ввода/сальника для защиты от механических напряжений. Диапазон рабочих температур типично составляет примерно −25…+85 °C, изделие пригодно для применения в электроблоках гидравлики, пневматики и машинных узлах.

Экспертные рекомендации по применению

Подбирайте разъём под катушку с фланцем DIN 43650 тип A (18 мм) и контрольным напряжением 12–48 V DC; перед монтажом установите правильную полярность и проверьте целостность уплотнения. Рекомендуется использовать подходящий кабельный ввод и герметизирующую пасту при агрессивных средах. Типичные ошибки: перетяжка винтов клемм, отсутствие сальника, плохой контакт массы — ведут к пропаданию индикации. Для длительной службы избегайте перегрева и вибраций свыше допустимых для вашего оборудования величин.
