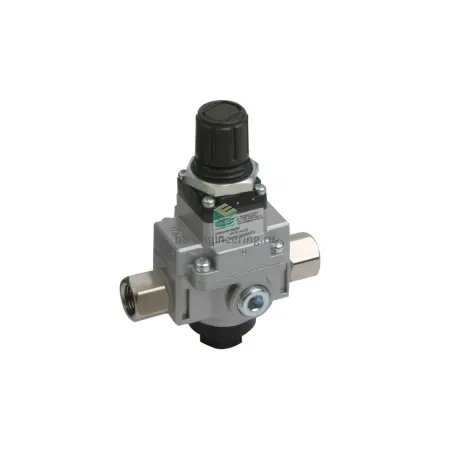

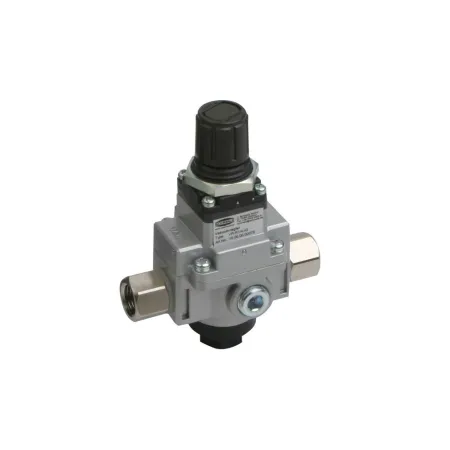

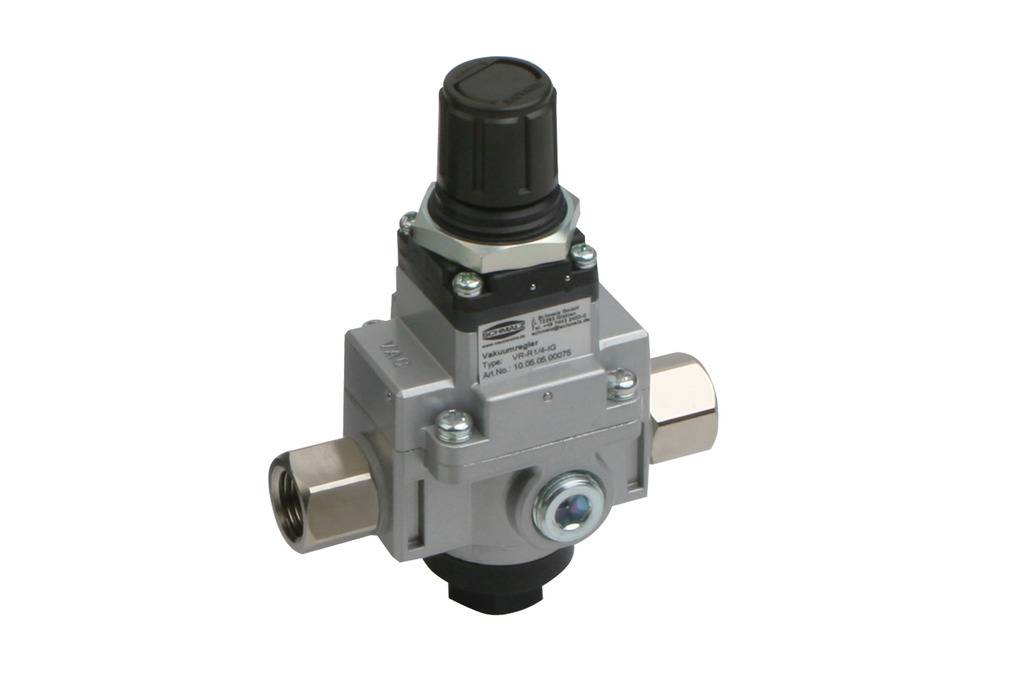

Описание VR G1/4-IG HW 10.05.05.00075
Регулятор вакуума для компенсациперепадов вакуума
Особенности серии
- Компенсация колебаний давления, присущих вакуумным генераторам
- Также подходит для измерений и испытаний
- Механически регулируемый регулятор вакуума обеспечивает воспроизводимость на высочайшем уровне
- Удерживает значение вакуума на постоянном уровне, вне зависимости от колебаний давления вакуум-генератора
КОНСТРУКЦИЯ
- Регулятор вакуума в прочном алюминиевом корпусе; диафрагма из FPM
- Непрерывная регулировка с помощью шпинделя
Чертёж
 | | Атрибут | Значение | | B | 40 mm | | B1 | 60 mm | | B2 | 40 mm | | d | 24 mm | | G1 | G1/4"-F | | G2 | G1/4"-F | | H | 109 mm | | H2 | 95,70 mm | | H3 | 7 mm | | L | 50 mm | | X1 | 30 mm | |
