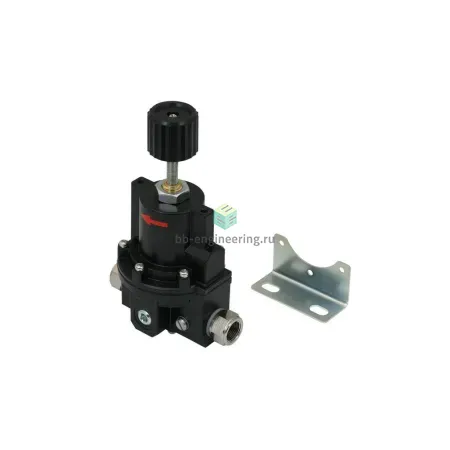

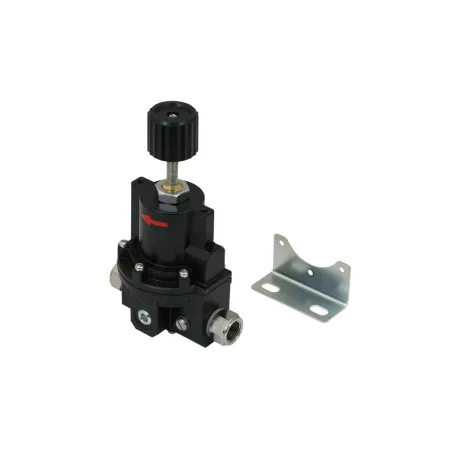

Описание VR G3/8-IG HW 10.05.05.00026
Регулятор вакуума для компенсациперепадов вакуума
Особенности серии
- Компенсация колебаний давления, присущих вакуумным генераторам
- Также подходит для измерений и испытаний
- Механически регулируемый регулятор вакуума обеспечивает воспроизводимость на высочайшем уровне
- Удерживает значение вакуума на постоянном уровне, вне зависимости от колебаний давления вакуум-генератора
КОНСТРУКЦИЯ
- Регулятор вакуума в прочном алюминиевом корпусе; диафрагма из FPM
- Непрерывная регулировка с помощью шпинделя
Чертёж
 | | Атрибут | Значение | | B | 76,40 mm | | B1 | 87,20 mm | | B2 | 49 mm | | G1 | G3/8"-F | | G2 | G1/4"-F | | H | 176,80 mm | | H2 | 82,30 mm | | H3 | 9 mm | | L | 76 mm | | X1 | 45 mm | |
