Описание
Предназначены для регулирования и поддержания давления сжатого воздуха. Индивидуальный или модульный монтаж.
Код для заказа:
| 1 | 2 | 3 | . | 4 | . | 5 | . | 6 |
|---|---|---|---|---|---|---|---|---|
| 171 | 0 | 2 | B | D | _ |
| 1 | Исполнение |
170 = корпус из металла, расход 750 нл/мин 171 = корпус из технополимера, расход 750 нл/мин 172 = корпус из металла, расход 2250 нл/мин 173 = корпус из металла, расход 3100 нл/мин 174 = корпус из металла, расход 7500 нл/мин (ТОЛЬКО СО СБРОСОМ ДАВЛЕНИЯ) |
|||||||||||||||||||||||||
| 2 | Модификация |

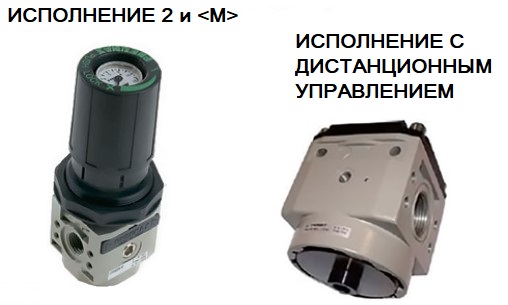

0 = стандартный 2 = со встроенным в рукоятку манометром (ДЛЯ 170, 171, 172, 173) B = батарейного монтажа, стандартный, сквозной магистральный канал (ДЛЯ 170, 171) M = батарейного монтажа, со встроенным в рукоятку манометром, сквозной магистральный канал (ДЛЯ 170, 171) |
|||||||||||||||||||||||||
| 3 | Тип изделия | 2 = регулятор модульного монтажа | |||||||||||||||||||||||||
| 4 | Присоединение |
|
|||||||||||||||||||||||||
| 5 | Диапазон регулирования |
A = 0...2 бар B = 0...4 бар C = 0...8 бар D = 0...12 бар P = регулятор с дистанционным пневмоуправлением 0...12 бар (ДЛЯ 172.0, 173.0, 174.0) |
|||||||||||||||||||||||||
| 6 | Опции |
_ = со сбросом давления (стандарт) L = без сброса давления (ТОЛЬКО ДЛЯ 170 И 171, 172, 173) SM = ускоренный сброс (ТОЛЬКО ДЛЯ 170 И 171, 172, 173) |
|||||||||||||||||||||||||
Исключения в маркировках:
• Регулятор размера 4 маркируется: 17402NB._
• Регулятор с дистанционным управлением размер 4 маркируется: 17402NB.P._
Обозначение на схеме:
Характеристики
Артикул
17*02
Максимальное давление
13 бар
Температура эксплуатации
-5…+50°С
Максимальный диапазон регулирования
0-12 бар
Гарантия
2 года
