Обзор
Реле тормоза позволяет установить соединение между силовым модулем и электромеханическим тормозом двигателя. Тем самым возможно управление тормозом двигателя непосредственно с управляющего модуля.
Интеграция
Реле тормоза имеет следующие интерфейсы:
- контакт переключателя (NO) для управления катушкой тормоза двигателя
- подключение для специального кабеля (CTRL) для соединения с силовым модулем
Реле тормоза может быть смонтировано в зоне силовых клемм силового модуля на пластину для экрана.
В объем поставки реле тормоза входит специальный кабель с разъемом для соединения с силовым модулем.
Катушка DC 24 В моторного тормоза подключается через внешний источник питания. При DC 24 В необходимы внешние ограничители перенапряжений (к примеру, варистор, диод Transil).

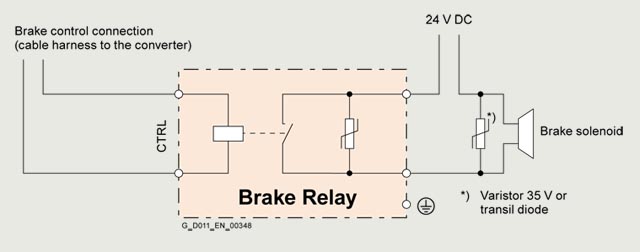

Пример подключения реле тормоза DC 24 В

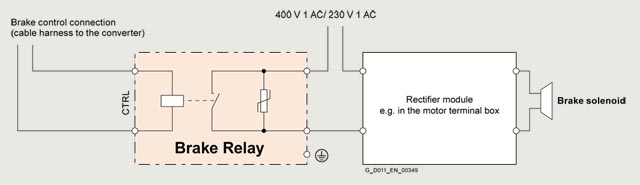

Пример подключения реле тормоза 1 AC 230 ... 400 В
Заказные данные
Description |
Article No. |
|---|---|
|
Brake Relay Including cable harness for connection with the Power Module |
6SL3252-0BB00-0AA0 |
Технические данные
Реле тормоза |
|
|---|---|
6SL3252-0BB00-0AA0 |
|
Коммутационная способность замыкающего |
440 V AC / 3.5 A |
Сечение вывода, макс. |
2.5 мм2 |
Степень защиты |
IP20 |
Размеры |
|
|
68 мм (2.68 дюймы) |
|
63 мм (2.48 дюймы) |
|
33 мм (1.30 дюймы) |
Вес, около |
0.17 кг (0.37 фунты) |
