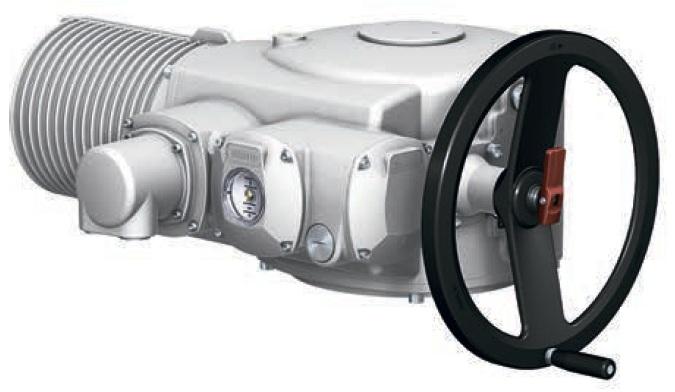

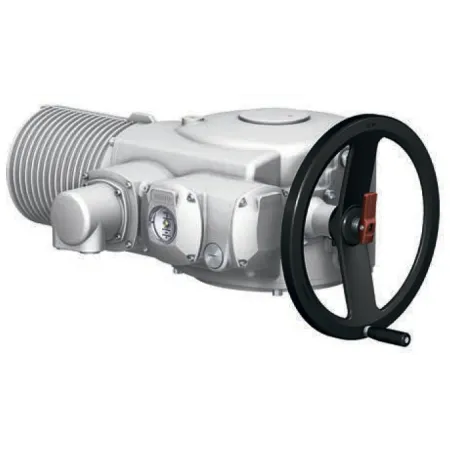

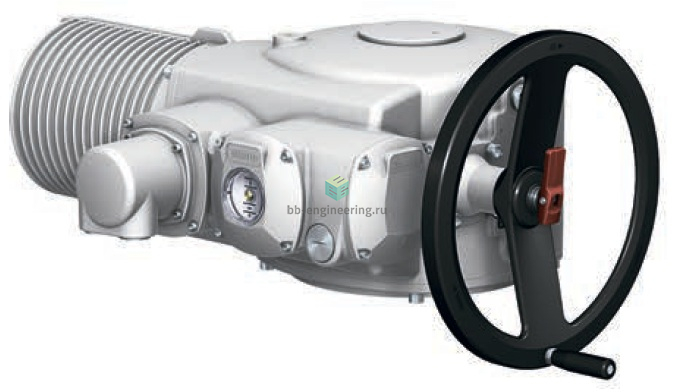

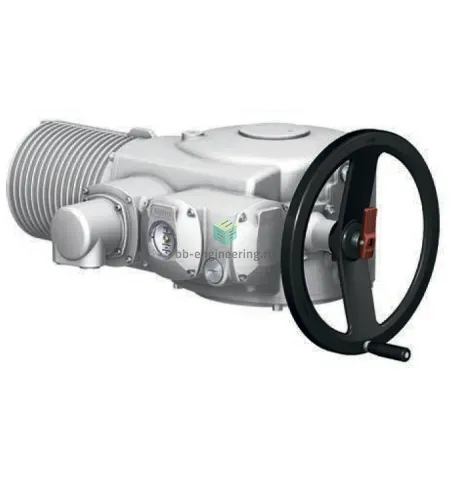

    SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин

    Написать отзыв
    327792
    ПроизводительAUMA
    Тип действия: многооборотный • Момент: 16000Нм • Определение позиции: со встроенным механическими датчиками • Класс защиты: IP68 • Рабочее напряжение: 380 V AC • Материал корпуса: алюминий с двухслойным порошковым покрытием
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SA 40.1-F40-380/50/3-S2-15

    Многооборотные приводы auma SA 40.1 применяются для управления (открыть, закрыть) различными видами трубопроводной арматуры: клапаны, стальные и чугунные задвижки, шиберные затворы, шаровые краны, затворы дисковые трехэксцентриковые, итп. Приводы производятся с электродвигателями с различными значениями выходного напряжения: 380В, 400В.

    Электроприводы SA 40.1 развивают максимально возможное усилие 16000Нм(макс.), в зависимости от данного значения производители подбирают диаметр (Dn), давление (Pn), выпускаемой трубопроводной арматуры. Для арматуры с повышенным входным крутящим моментом, многооборотные электроприводы Auma оснащаются многооборотными редукторами GK или неполнооборотными редукторами GS.

    Стандартное исполнение приводов SA 40.1 в большинстве случаях удовлетворяет требования предъявляемые к функциональности устройств применяемых в различных отраслях промышленности. Общепромышленные многооборотные приводы используются в тепловой энергетике, водопроводных , водосточных и других системах. Богатое оснащение базовой комплектации одно из преимуществ приводов auma.

    Электромеханический блок выключателей auma SA 40.1

    Отключение по положению (концевые выключатели) в стандартном исполнении происходит посредством одинарного выключателя для каждого конечного положения. Опционально отключение по положению возможно при помощи как сдвоенных, так и тройных выключателей для каждого конечного положения, открыто-закрыто.

    Сигналы обратной связи по положению и моменту доступны при использовании блоков управления AC 01.2, 01.1 (AUMATIC). Блоки управления с приводами SA 40.1 используются при необходимости интеграции оборудования в интеллектуальную систему управления. Для снятия показаний параметров арматуры на электроприводе устанавливаются датчики положения: потенциометр, датчик RWG, датчик MWG. При установленном на привод интеллектуального блока управления, положение арматуры и другие данные, отображается на дисплее блока. Модульный принцип устройства приводов, позволят легко конфигурировать оборудование для выполнения необходимых задач.

    Технические характеристики многооборотных приводов Auma SA 40.1

    Тип Выходная ско- рость (об/мин) Диапазон крутящего момента Кол-во пусков Присоединение к арматуре Маховик Вес
    50 Гц 60 Гц Миним. [Нм] S2-15 мин Макс. [Нм] S2-30 мин Макс. [Нм] Макс. [1/ч] Стандарт EN ISO 5210 Опция DIN 3210 Макс. Ø выдв. штока [мм] Ø
    [мм]     		Переда- точное число прибл. [кг]
    SA 40.1 4 4,8 5000 16000 11200 20 F40 G7 175 500 184 : 1 510
    5,6 6,7 128 : 1
    8 9,6 184 : 1
    11 13 128 : 1
    16 19 184 : 1
    22 26 128 : 1
    32 38 14000 9800 90 : 1

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SA 40.1-F40-380/50/3-S2-15

    Характеристики приводов
    Тип действия
    многооборотный
    Режим работы
    • ОТКРЫТЬ - ЗАКРЫТЬ
    Рабочий режим по IEC 60034-1/EN 15714-2
    • кратковременный режим S2 — 15 мин, классы А и В
    Угол поворота
    • 0 ÷ 360 °
    Моментный выключатель
    • есть
    Номинальный крутящий момент
    • 16000 Нм
    Минимальный крутящий момент
    • 5000 Нм
    Максимальный крутящий момент
    • 16000 Нм
    Тепловая защита
    • есть
    Тип двигателя
    • асинхронный
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F40
    Общие характеристики
    Ручное дублирование
    штурвал
    Номинальная скорость вращения
    • 4 ÷ 32 об/мин
    Индикатор позиции
    • есть
    Определение позиции
    со встроенным механическими датчиками
    Комплектация/опции
    Нагреватель
    • есть
    Массо-габаритные и монтажные характеристики
    Масса
    510000 г
    Условия эксплуатации
    Рабочая температура
    • -30 ÷ 70 °C
    Класс защиты
    • IP68
    Монтажное положение
    • любое
    Рабочее напряжение
    380 V AC
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий с двухслойным порошковым покрытием
    Идентификационные данные
    Производитель
    AUMA
    Артикул
    SA 40.1-F40-380/50/3-S2-15
    Ед. изм.
    шт.
    Найти похожие

    Документация SA 40.1-F40-380/50/3-S2-15

    ДОКУМЕНТАЦИЯ | SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин

    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин

    ОПРОСНЫЙ ЛИСТ | SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | SA 40.1-F40-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, многооб., 380 V, 16000 Нм, 4-32 об/мин
