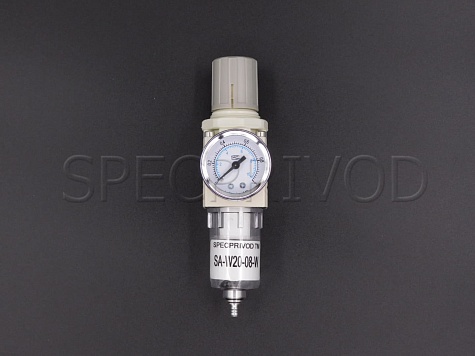

Описание SA-W20-08
Серия W c манометром и кронштейном в комплекте, присоединение G1/4, пропускная способность ÷ 550 Нл/мин. Сброс конденсата ручной.

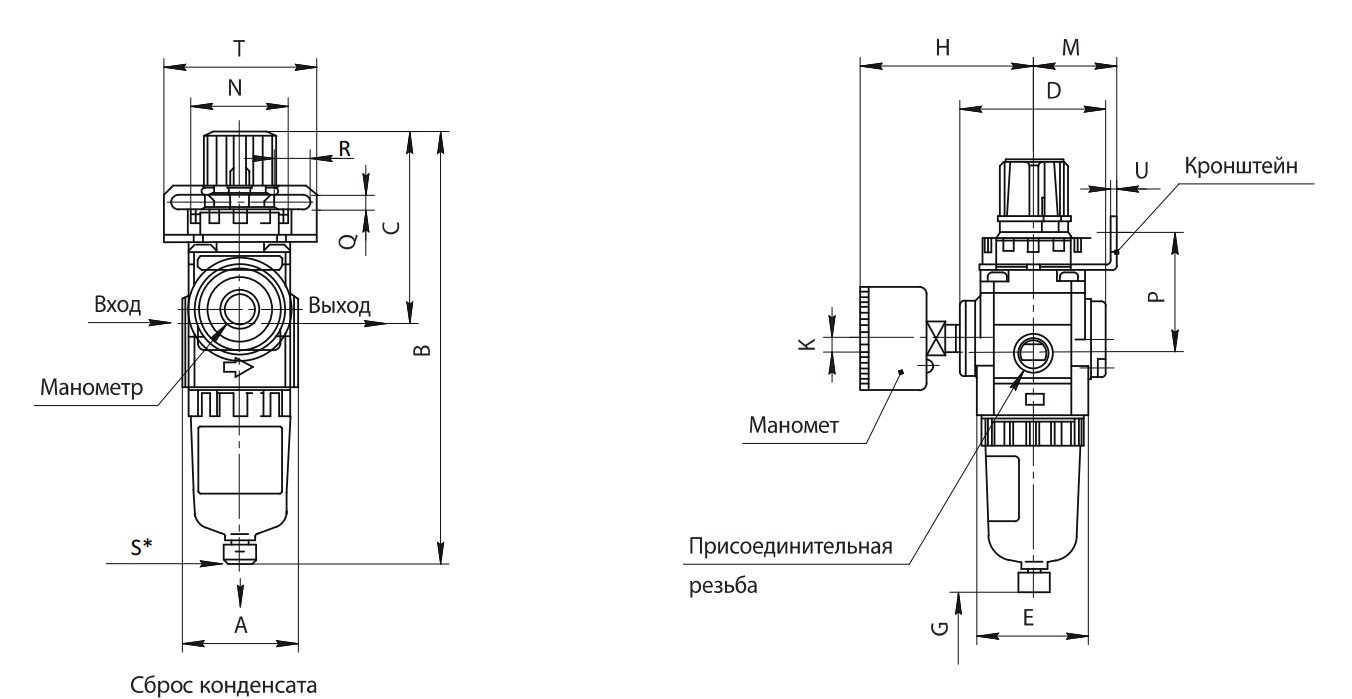

| Модель | Присоединение | A | B | C | D | E | G | H | K | M | N | P | Q | R | T | U | W | S* |
| SA-W20 | G1/4" | 40 | 165 | 78 | 40 | 40 | 80 | 57 | 5 | 30 | 34 | 44 | 5 | 15 | 55 | 2 | 34 | - |
| SA-W20-D | 186 | M5 | ||||||||||||||||
| SA-W30-08 | G1/4" | 53 | 211 | 93 | 53 | 56 | 105 | 61 | 4 | 39 | 40 | 46 | 7 | 8 | 53 | 2 | 43 | - |
| SA-W30-08-D | 255 | Ø10 | ||||||||||||||||
| SA-W30-10 | G3/8" | 53 | 211 | 93 | 53 | 56 | 105 | 61 | 4 | 39 | 40 | 46 | 7 | 8 | 53 | 2 | 43 | - |
| SA-W30-10-D | 255 | Ø10 | ||||||||||||||||
| SA-W40-15 | G1/2" | 70 | 262 | 112 | 70 | 73 | 105 | 71 | 2 | 50 | 54 | 54 | 9 | 11 | 70 | 2 | 53 | - |
| SA-W40-15-D | 298 | Ø10 | ||||||||||||||||
| SA-W50-20 | G3/4" | 90 | 338 | 116 | 90 | 90 | 105 | 76 | 1 | 50 | 54 | 62 | 9 | 11 | 70 | 2 | 53 | - |
| SA-W50-20-D | 378 | Ø10 | ||||||||||||||||
| SA-W50-25 | G1" | 90 | 338 | 116 | 90 | 90 | 105 | 76 | 1 | 50 | 54 | 62 | 9 | 11 | 70 | 2 | 53 | - |
| SA-W50-25-D | 378 | Ø10 |
S* - присоединительный размер для исполнения с автоматическим сбросом конденсата. Внутренняя резьба для типоразмера 20 и цанговое присоединения для типоразмеров 30, 40 и 50.
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SA-W20-08 Фильтр-регулятор, G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SA-W20-08
Характеристики устройств подготовки воздуха
Регулировка давления, верхний предел
8.5
бар
Регулировка давления, нижний предел
0.5
бар
Степень фильтрации
5 мкм
Отвод конденсата
ручной
Расходные характеристики
Стандартный номинальный расход
20000
л/мин
Условия эксплуатации
Рабочая среда
- воздух
Рабочее давление
- 0.5 ÷ 10 бар
Рабочая температура
- 0 ÷ 60 °C
Монтажное положение
- вертикально ± 5°
