Описание SA-WN40-15-D

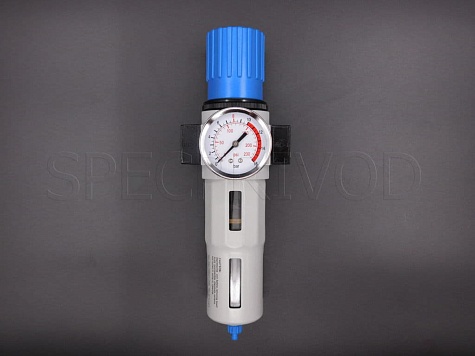

Фильтр-регулятор серии WN c манометром и кронштейном в комплекте, присоединение G1/2, пропускная способность 4500Нл/мин. Сброс конденсата автоматический. Аналог Fesrto.
| Модель | Присоединение | A | B | C | D | E | F | G | H | K | L | M | N | O | P | Q | R | S |
| WN20-08 | G1/4" | 64 | 207.5 | 52 | 36 | 90.5 | 39 | 123.5 | 17.5 | 8 | 5 | 43 | 35 | 42 | 15 | 6.2 | 2 | - |
| WN20-08-D | G1/8" | |||||||||||||||||
| WN40-15 | G1/2" | 85 | 267 | 70 | 52 | 106 | 47 | 152.5 | 24 | 8.5 | 5.5 | 73.5 | 58 | 42 | 15 | 6.2 | 3 | - |
| WN40-15-D | G1/8" | |||||||||||||||||
| WN50-25 | G1" | 108.5 | 289 | 88.5 | 52 | 114.5 | 45.5 | 170 | 27.5 | 11.5 | 5.5 | 66.5 | 55 | 52 | 15 | 6.2 | 3 | - |
| WN50-25-D | G1/8" |
S* - присоединительный размер (внутренняя резьба) для исполнения с автоматическим сбросом конденсата (WN-..-D)
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SA-WN40-15-D Фильтр-регулятор, G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SA-WN40-15-D
Характеристики устройств подготовки воздуха
Регулировка давления, верхний предел
12
бар
Регулировка давления, нижний предел
0.5
бар
Степень фильтрации
5 мкм
Отвод конденсата
автоматический (поплавковый)
Расходные характеристики
Стандартный номинальный расход
4500
л/мин
Условия эксплуатации
Рабочая среда
- воздух
Рабочее давление
- 16 бар
Рабочая температура
- -10 ÷ 60 °C
Монтажное положение
- вертикально ± 5°
