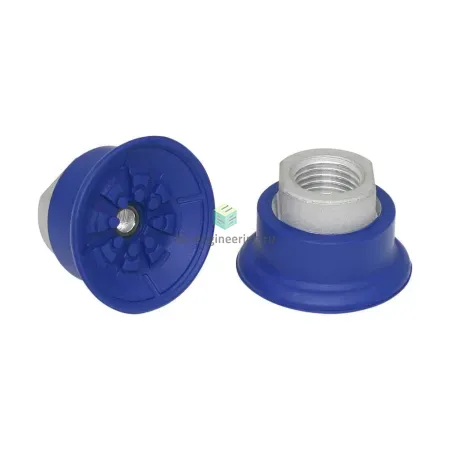

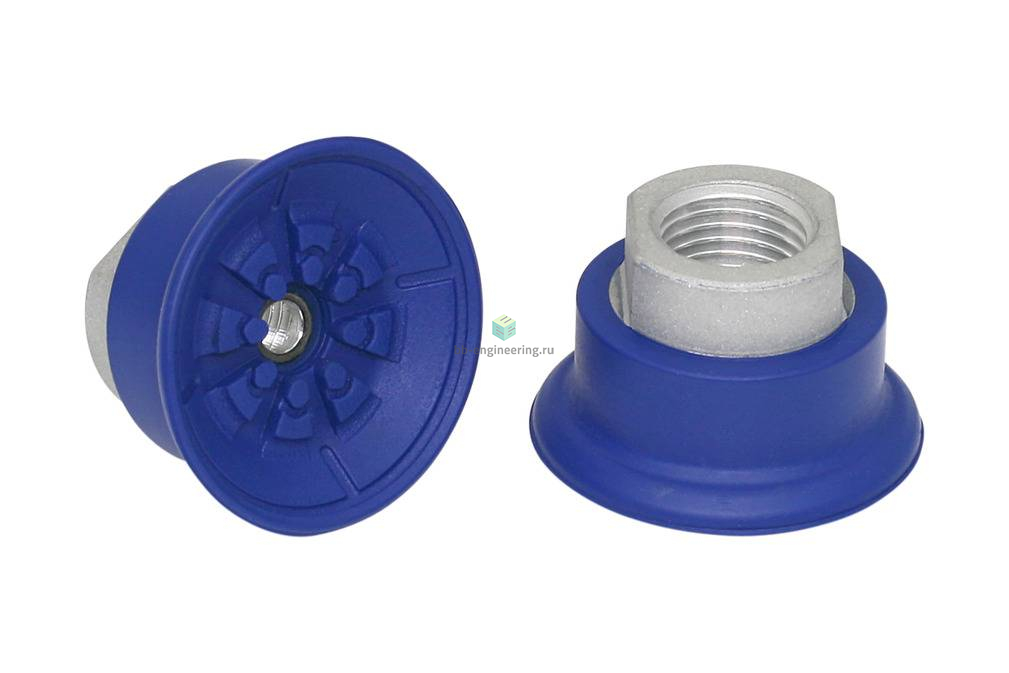

SAF-30-NBR-60-G1/4-IG 10.01.01.10506/A Шмальц - Присоска вакуумная круглая плоская, 30 мм, резина NBR, G1/4
₸23 876
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAF-30-NBR-60-G1/4-IG 10.01.01.10506/A
Плоская вакуумная присоска (круглая) для оченьвысокодинамичного перемещения гладких заготовок и масляныхзаготовок
Особенности серии
- Круглая, плоская присоска для динамического перемещения металлических листов с очень коротким циклом
- Перемещение тонких стальных и алюминиевых листов без деформации
- Для использования в системах подачи для пресс-линий в автомобильной промышленности
- Специальная канавка снизу предотвращает скольжение маслянистых листов, обеспечивая точное позиционирование в штамповочных прессах и т.д.
- Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра

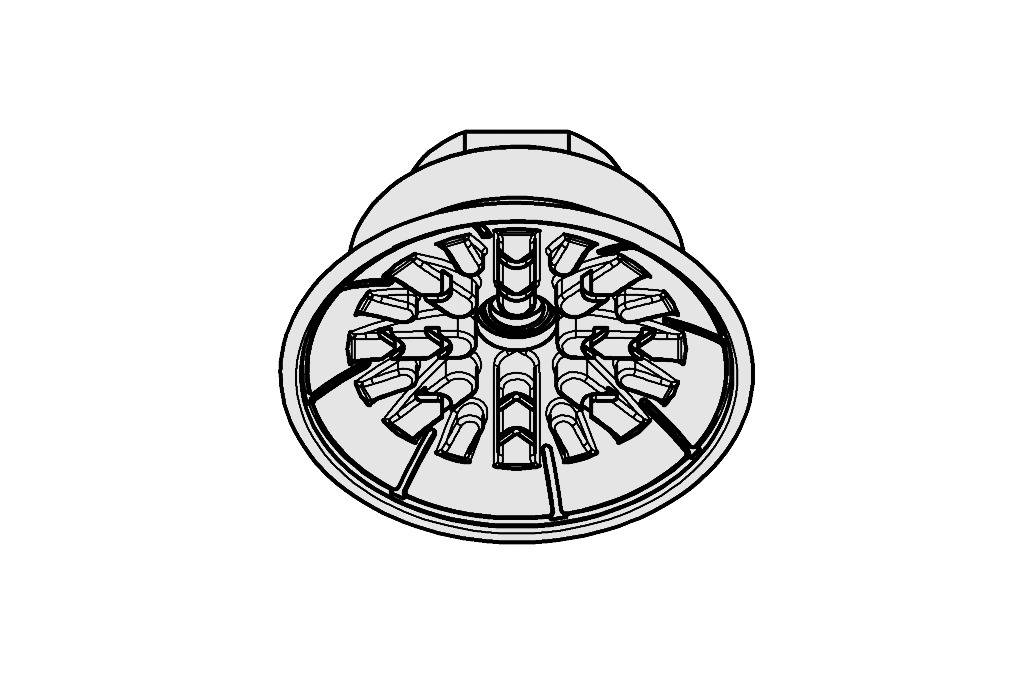

- Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
- Мягкое прилегающее уплотнение обеспечивает оптимальную герметизацию даже на слегка искривленных поверхностях
- Оптимальная адаптация к различным заготовкам благодаря вакуумным захватам с различной твердостью
КОНСТРУКЦИЯ
- Прочная и износостойкая присоска SAF из NBR с одиночной уплотнительной кромкой, специальной канавкой и внутренней поддержкой
- Вакуумная присоска SAF, привулканизированная к соединительному ниппелю (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений
- Поставляются в двух вариантах твердости материала (45 по Шору, 60 по Шору)

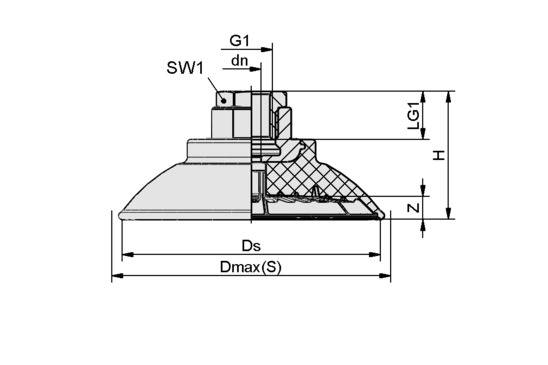

Чертёж
 |
|
Характеристики SAF-30-NBR-60-G1/4-IG 10.01.01.10506/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 38 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Боковое усилие при номинальном рабочем давлении
- 30 Н
Размер вакуумного захвата
- ø30 мм
Объем присоски
- 2.72 см³
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 60 A
