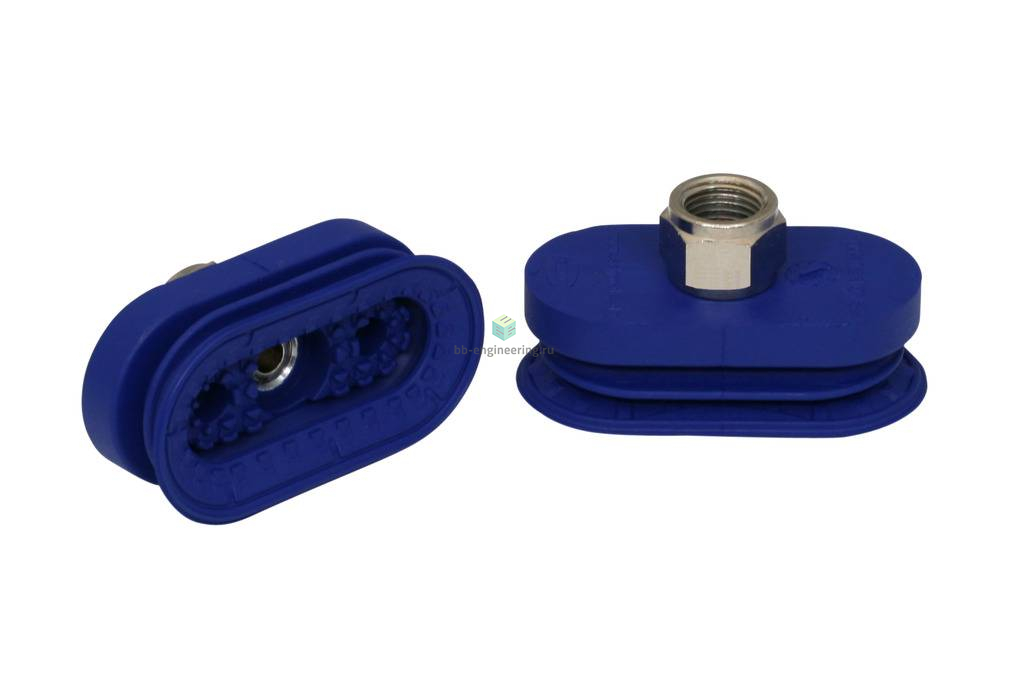

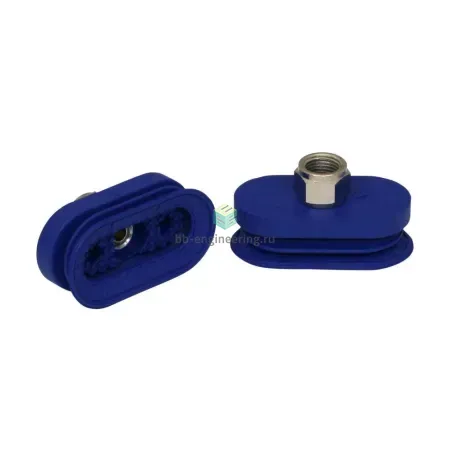

SAOB-60x30-NBR-60-G1/4-IG 10.01.06.00891/A Шмальц - Присоска овальная сильфон 1.5 гофра, 60x30 мм, NBR, G1/4
₸58 840
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAOB-60x30-NBR-60-G1/4-IG 10.01.06.00891/A
Сильфонная вакуумная присоска (овальная) для для высокодинамичного перемещения криволинейных, покрытых маслом заготовок
Особенности серии
- Овальная сильфонная присоска с 1,5 гофра для динамического перемещения длинных, узких заготовок, например, усиливающих ребер и пластин
- Перемещение тонких стальных и алюминиевых листов без деформации или глубокой вытяжки
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Паз в нижней части предотвращает скольжение маслянистых листов и обеспечивает точное позиционирование в штамповочных прессах и т.д.
- Овальная конструкция с 1,5 складками для вытянутых заготовок, штампованных и кузовных деталей
- Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
- Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
- Высокая жесткость верхней складки обеспечивает устойчивость при горизонтальных усилиях и поперечных ускорениях
КОНСТРУКЦИЯ
- Прочная износостойкая овальная присоска SAOB с 1,5 гофра из NBR, с одиночной уплотняющей кромкой, специальной канавкой и внутренней поддержкой
- Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений

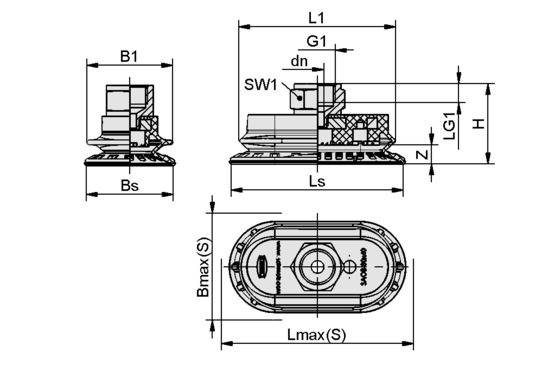

Чертёж
 |
|
Характеристики SAOB-60x30-NBR-60-G1/4-IG 10.01.06.00891/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 38 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 72.5 Н
Размер вакуумного захвата
- 60x30 мм
Усилие отрыва при 70% вакуума
69.5
Н
Объем присоски
- 10.5 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 60 A
