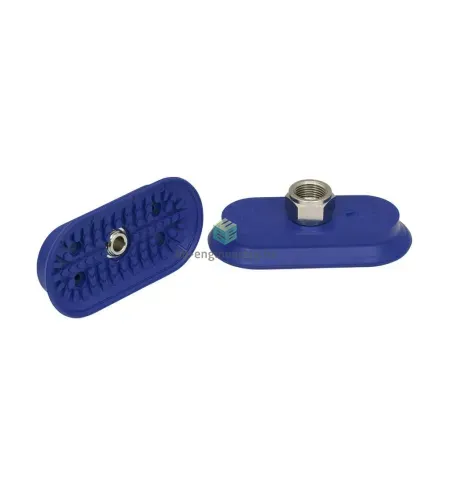

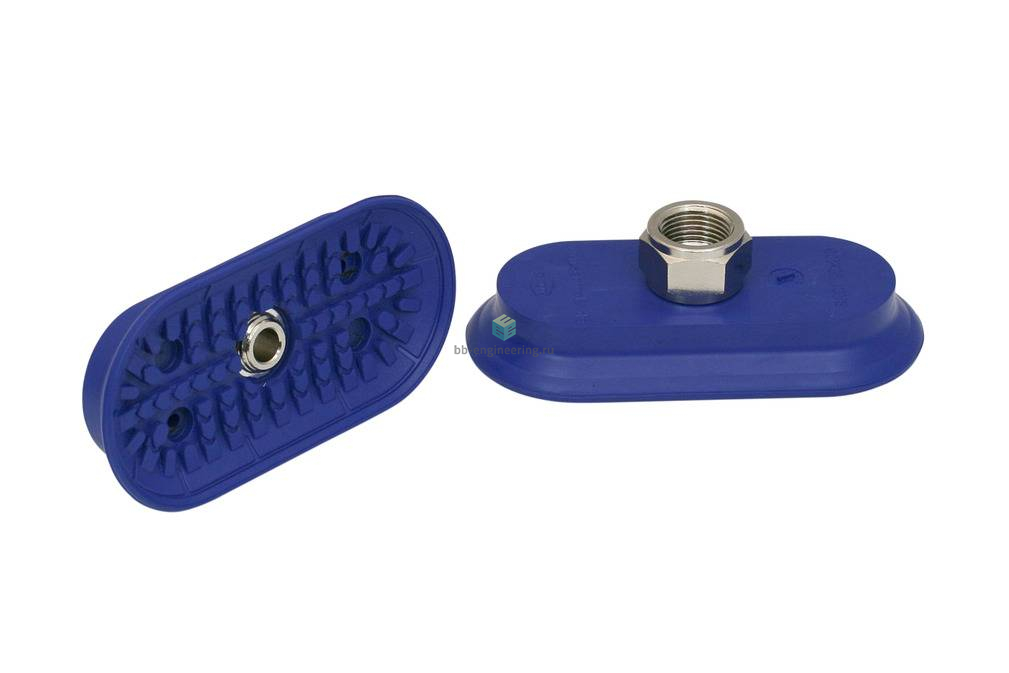

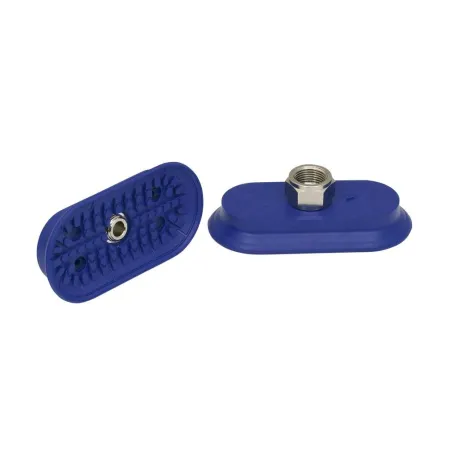

SAOF-100X50-NBR-60-G3/8-IG 10.01.05.00272/A Шмальц - Присоска вакуумная овальная, 100x50 мм, NBR, G3/8
₸48 510
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAOF-100X50-NBR-60-G3/8-IG 10.01.05.00272/A
плоская вакуумная присоска (овальная) длявысокодинамичного перемещения гладких заготовок и масляныхзаготовок
Особенности серии
- Овальная, плоская присоска для динамического перемещения металлических листов с коротким временем циклов
- Перемещение тонких стальных и алюминиевых листов без деформации или глубокой вытяжки
- Например, для использования в системах подачи для пресс-линий в автомобильной промышленности
- Перемещение длинных, узких деталей из металлического листа, таких как ребра жесткости и пластины
- Паз в нижней части предотвращает скольжение маслянистых листов и обеспечивает точное позиционирование в штамповочных прессах и т.д.
- Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
- Структурированная внутренняя опорная поверхность большой площади предотвращает слишком сильный захват и выдерживает высокие поперечные усилия даже при захвате промасленных листов
- Плоский вакуумный захват овальной конструкции для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
- Мягкое прилегающее уплотнение обеспечивает оптимальную герметизацию даже на слегка искривленных поверхностях
- Навулканизированный ниппель предотвращает ущерб и простой из-за утери захвата
КОНСТРУКЦИЯ
- Прочная износостойкая овальная присоска SAOF из NBR с одиночной уплотнительной кромкой, специальным пазом и внутренней поддержкой
- Соединительный ниппель приклеен к присоске с усиливающим элементом (очень высокая прочность)
- Вакуумные присоски доступны с различными типами соединений
- Поставляются в двух вариантах твердости материала (45 по Шору, 60 по Шору)

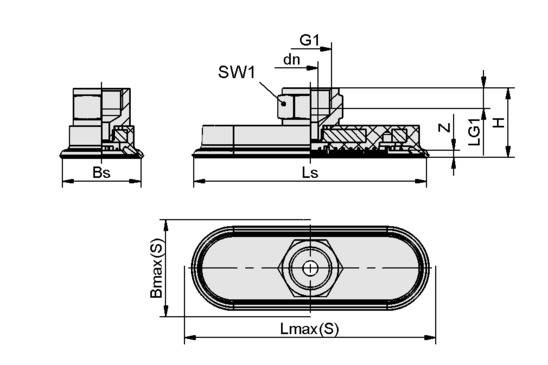

Чертёж
 |
|
Характеристики SAOF-100X50-NBR-60-G3/8-IG 10.01.05.00272/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 217 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- плоский
Боковое усилие при номинальном рабочем давлении
- 181 Н
Размер вакуумного захвата
- 100x50 мм
Объем присоски
- 21.8 см³
Общие характеристики
Применение
- для листового металла
Материалы
Резьбовой штуцер
никелированный
Твердость по Шору
- 60 A
