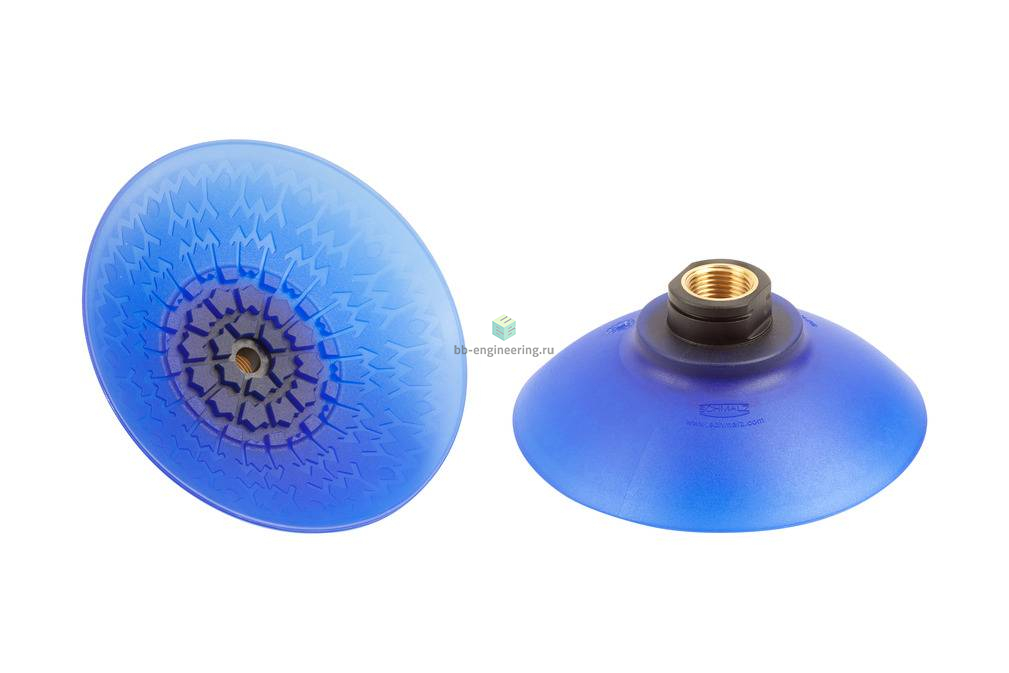

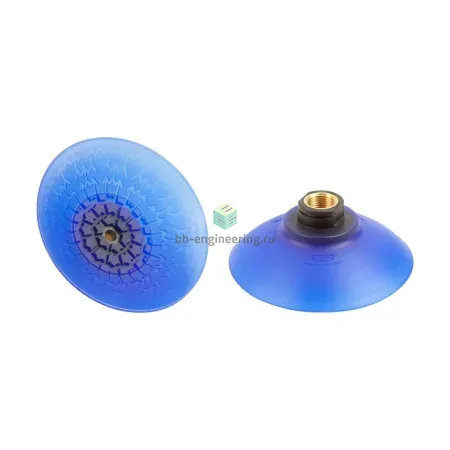

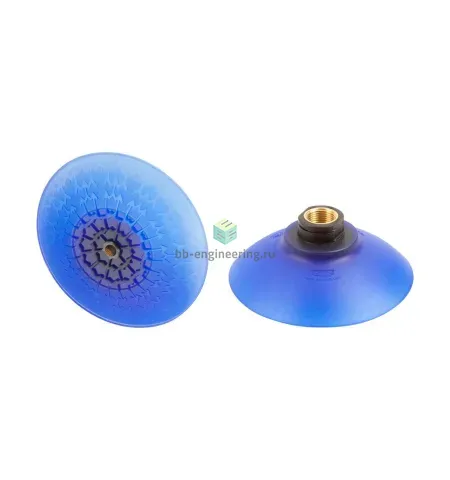

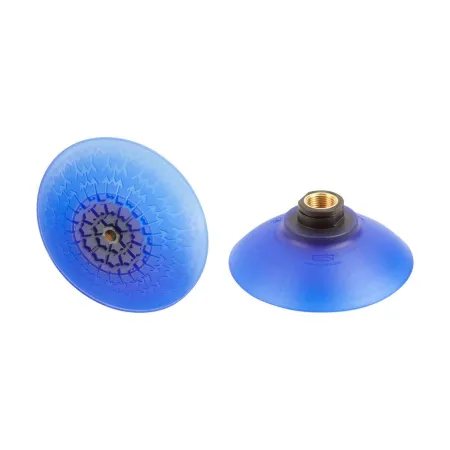

SAX-100-TPE-85-G3/8-IG 10.01.19.00154/A Шмальц - Присоска вакуумная колоколообразная, 100 мм, TPE, G3/8
₸74 043
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAX-100-TPE-85-G3/8-IG 10.01.19.00154/A
Сильфонная вакуумая присоска (круглая)для динамичного перемещения
Особенности серии
- Легкие высокоскоростные присоски с требованиями больших удерживающих и поперечных усилий для быстрого перемещения листового металла и частей кузова автомобиля
- Перемещение заготовок с маслянистыми поверхностями
- Погрузка и разгрузка металла CNC и станков для лазерной резки
- Перемещение заготовок на штабелеразборщики
- Перемещение заготовок с выпуклыми поверхностями
- Колоколообразный вакуумный захват со специальной структурой для максимального удерживающего усилия при высоких ускорениях, в частности при работ с промасленными листами
- Легкая конструкция оснастки идеально подходит для задач, требующих высокой скорости работы
- Очень хорошая адаптация к различным контурам заготовок благодаря заметно увеличенному ходу захвата
- Гибкая кромка уплотнения обеспечивает очень хорошую герметизацию даже на необработанных поверхностях заготовок
КОНСТРУКЦИЯ
- Легкая, круглая колоколообразная присоска с гибкой уплотнительной кромкой и оптимальной внутренней структурой (3)
- Износостойкий материал присоски Эластодур (ED-85)
- Вулканизированный соединительный ниппель из усиленного пластика (1) (очень высокая прочность)
- Шпоночная поверхность для легкой и быстрой установки (2)
- Доступны в виде собранных присосок с различными типами соединений

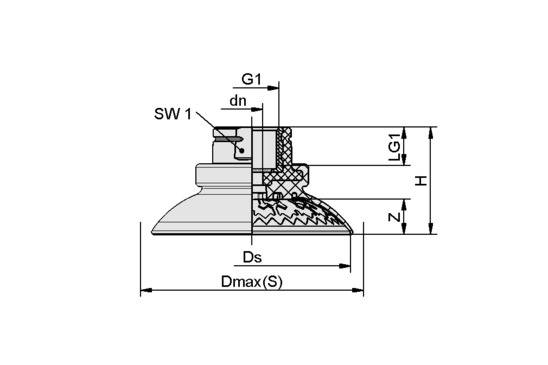

Чертёж
 |
|
Характеристики SAX-100-TPE-85-G3/8-IG 10.01.19.00154/A
Характеристики вакуумной техники
Вакуумный захват
- термопластичный эластомер (TPE)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 412 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- колоколообразный
Боковое усилие при номинальном рабочем давлении
- 284 Н
Размер вакуумного захвата
- ø100 мм
Объем присоски
- 96 см³
Общие характеристики
Применение
- для листового металла
Материалы
Твердость по Шору
- 85 A
