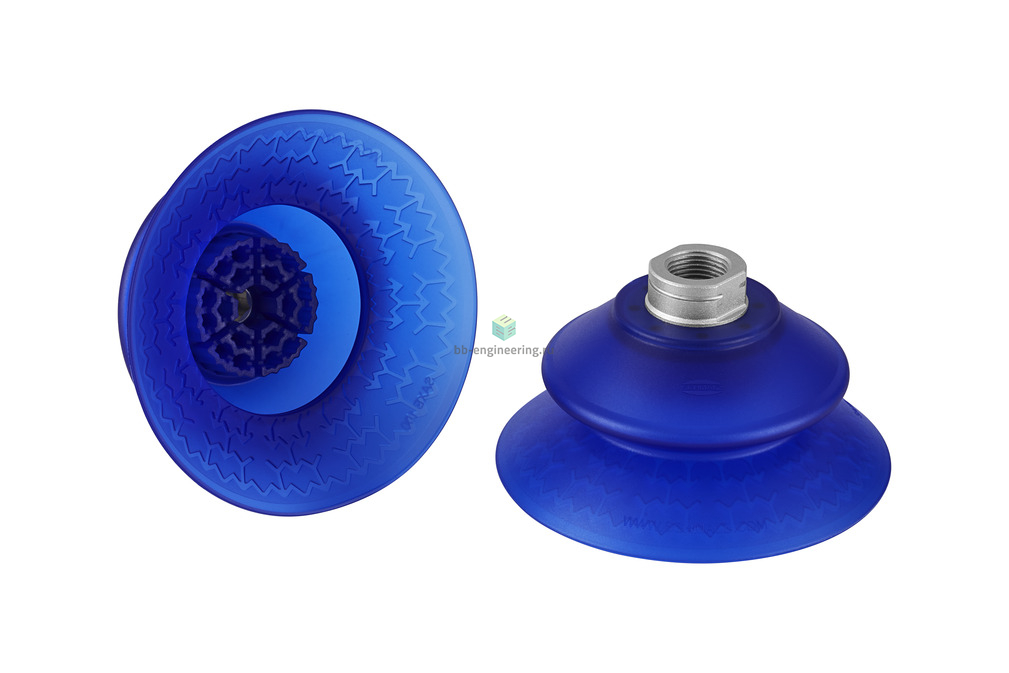

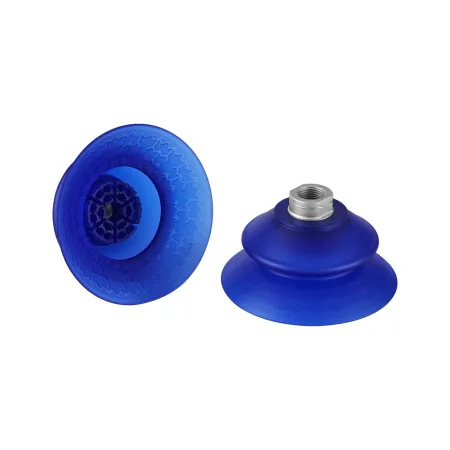

Описание SAXB 100 ED-85 G3/8-IG 10.01.42.00003
| Атрибут | Значение |
|---|---|
| Dmax(S) | 109 mm |
| Ds | 99,6 mm |
| D1 | 78,4 mm |
| G1 | G3/8"-F |
| H | 56,6 mm |
| LG1 | 13 mm |
| SW1 | 22 mm |
| Z (ход) | 25,8 mm |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SAXB 100 ED-85 G3/8-IG 10.01.42.00003 SCHMALZ - Присоска вакуумная круглая сильфонная 1.5 гофра, ø100 мм, ED на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SAXB 100 ED-85 G3/8-IG 10.01.42.00003
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 210 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 264 Н
Размер вакуумного захвата
- ø100 мм
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 138.4 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 90 мм
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
