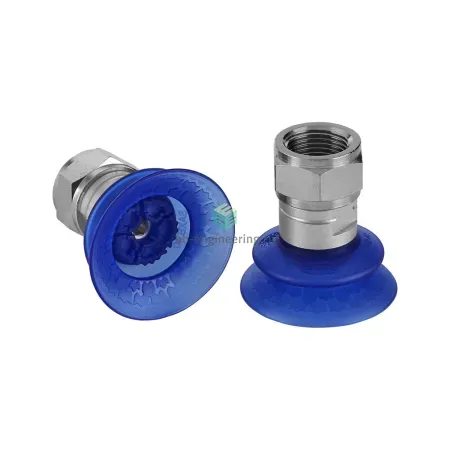

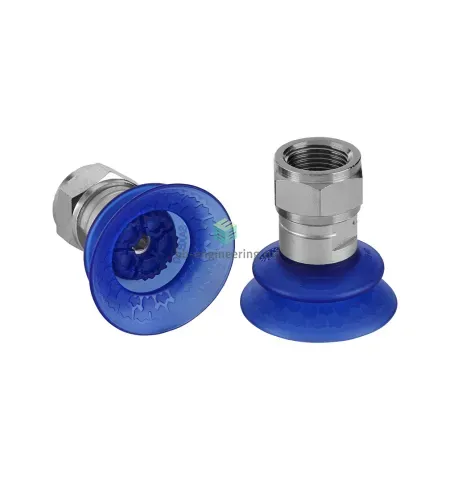

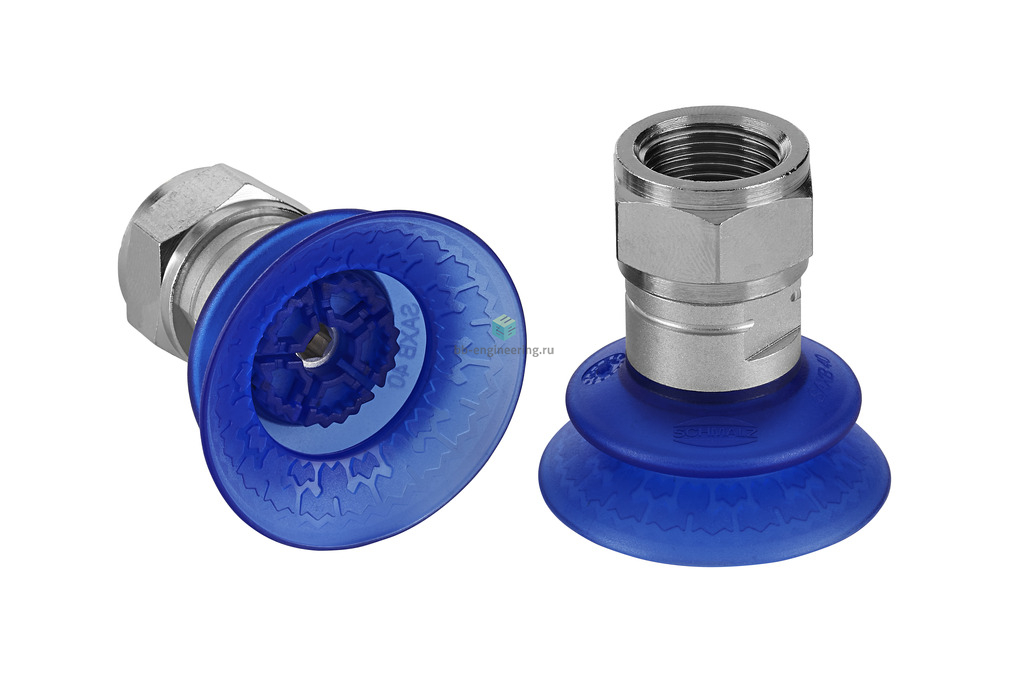

SAXB-40-TPE-85-G3/8-IG 10.01.42.00042/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø40 мм, TPE
₸60 269
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAXB-40-TPE-85-G3/8-IG 10.01.42.00042/A
| Атрибут | Значение |
|---|---|
| dn | 4,1 mm |
| Dmax(S) | 44 mm |
| Ds | 39,4 mm |
| D1 | 33,8 mm |
| G1 | G3/8"-F |
| H | 44,8 mm |
| LG1 | 9 mm |
| SW1 | 17 mm |
| Z (ход) | 9,8 mm |
Характеристики SAXB-40-TPE-85-G3/8-IG 10.01.42.00042/A
Характеристики вакуумной техники
Вакуумный захват
- термопластичный эластомер (TPE)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 42 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 45 Н
Размер вакуумного захвата
- ø40 мм
Рекомендуемый диаметр трубки
4
мм
Объем присоски
- 8.7 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 36 мм
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
латунь
