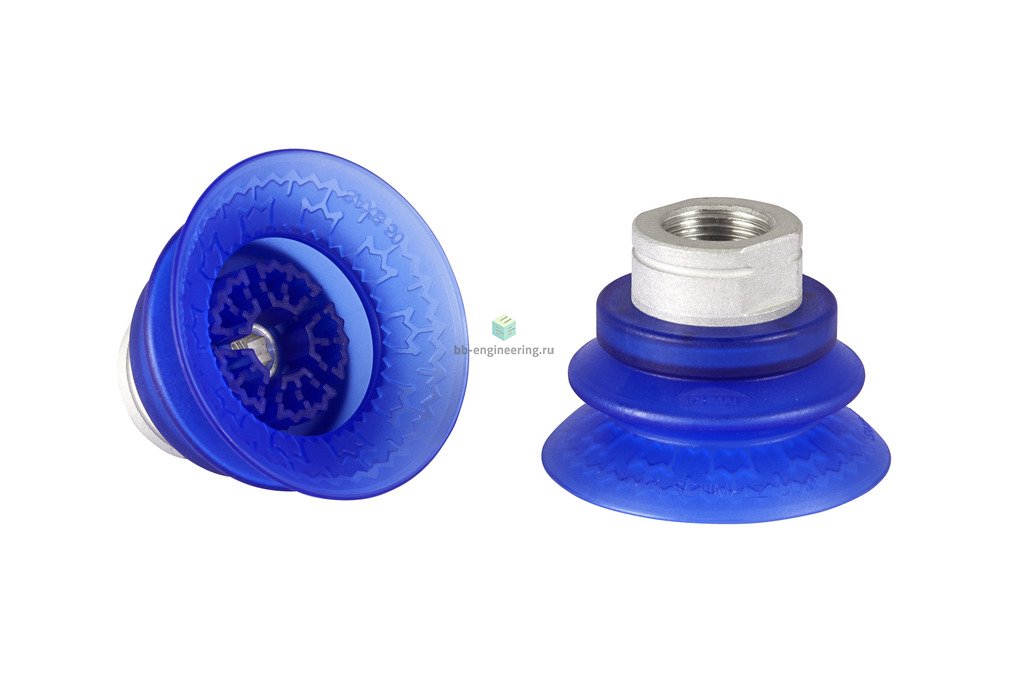

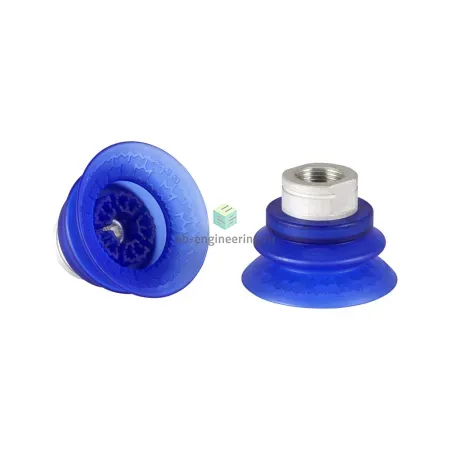

SAXB-50-TPE-85-G3/8-IG 10.01.42.00008/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø50 мм, TPE
₸48 224
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAXB-50-TPE-85-G3/8-IG 10.01.42.00008/A

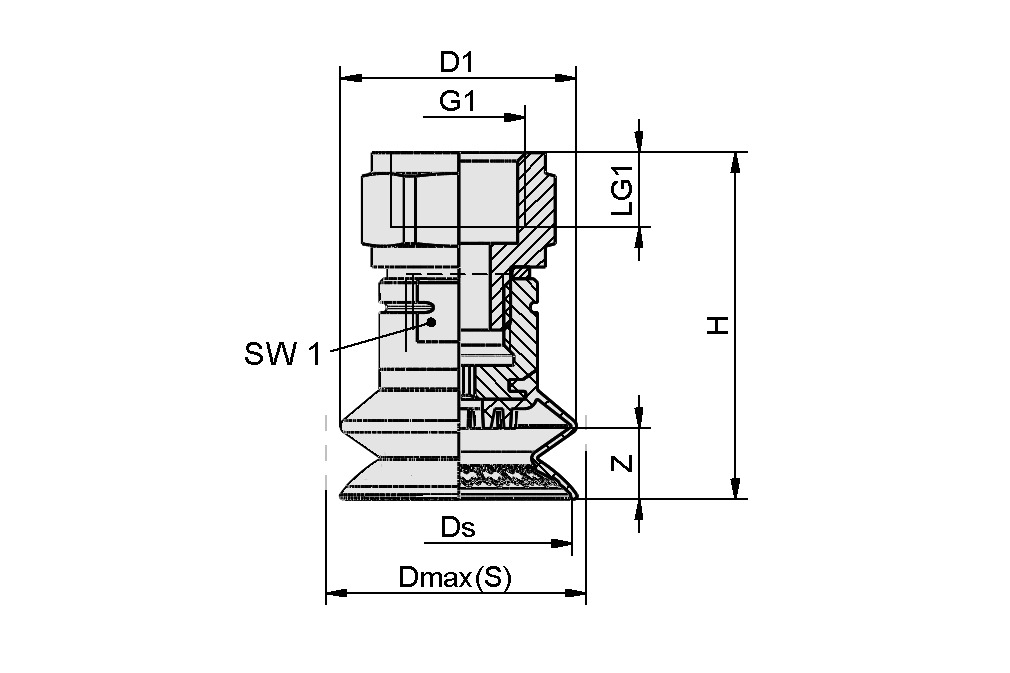

| Атрибут | Значение |
|---|---|
| dn | 6,1 mm |
| Dmax(S) | 55 mm |
| Ds | 49,6 mm |
| D1 | 43,2 mm |
| G1 | G3/8"-F |
| H | 36,9 mm |
| LG1 | 13 mm |
| SW1 | 22 mm |
| Z (ход) | 11,6 mm |
Характеристики SAXB-50-TPE-85-G3/8-IG 10.01.42.00008/A
Характеристики вакуумной техники
Вакуумный захват
- термопластичный эластомер (TPE)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 58 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 78 Н
Размер вакуумного захвата
- ø50 мм
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 18.9 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 44 мм
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
