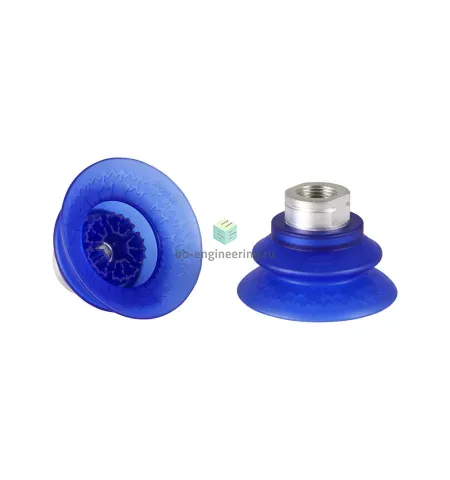

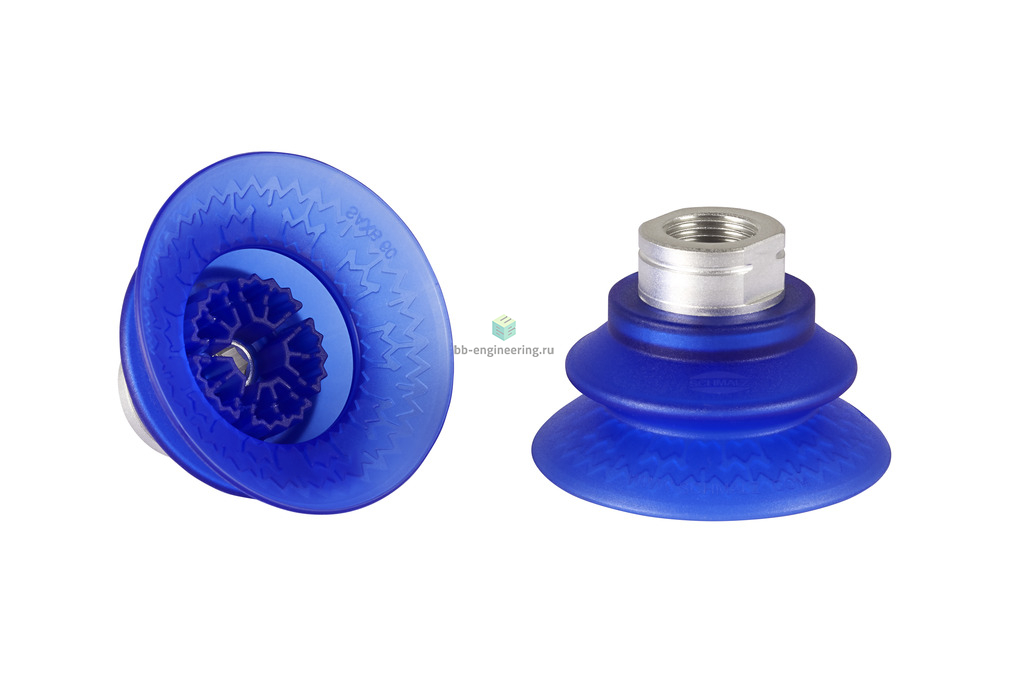

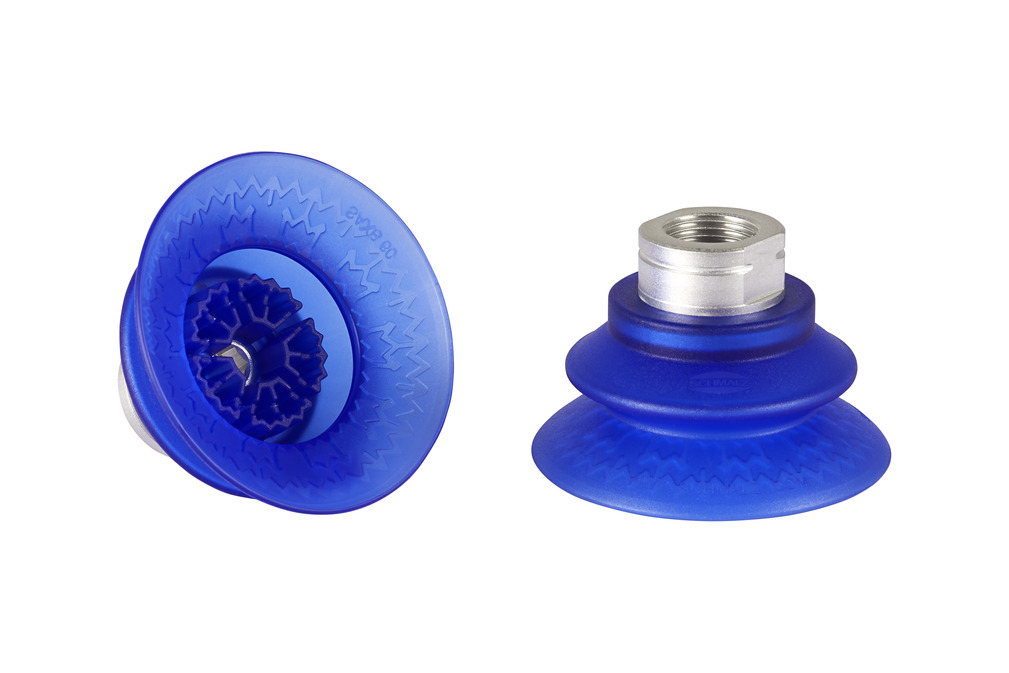

Описание SAXB 60 ED-85 G3/8-IG 10.01.42.00004
| Атрибут | Значение |
|---|---|
| Dmax(S) | 66 mm |
| Ds | 59,6 mm |
| D1 | 49,4 mm |
| G1 | G3/8"-F |
| H | 41,3 mm |
| LG1 | 13 mm |
| SW1 | 22 mm |
| Z (ход) | 14,5 mm |
Характеристики SAXB 60 ED-85 G3/8-IG 10.01.42.00004
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 90 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 105 Н
Размер вакуумного захвата
- ø60 мм
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 31.9 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 60 мм
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
