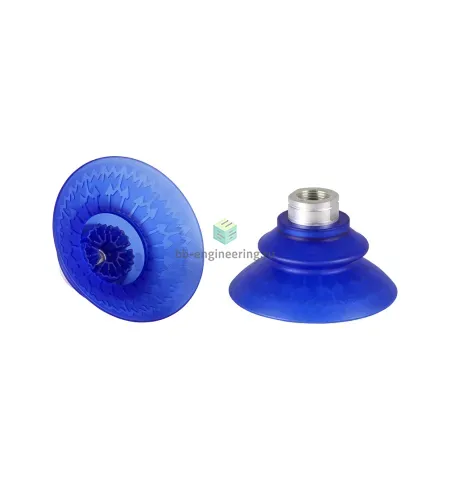

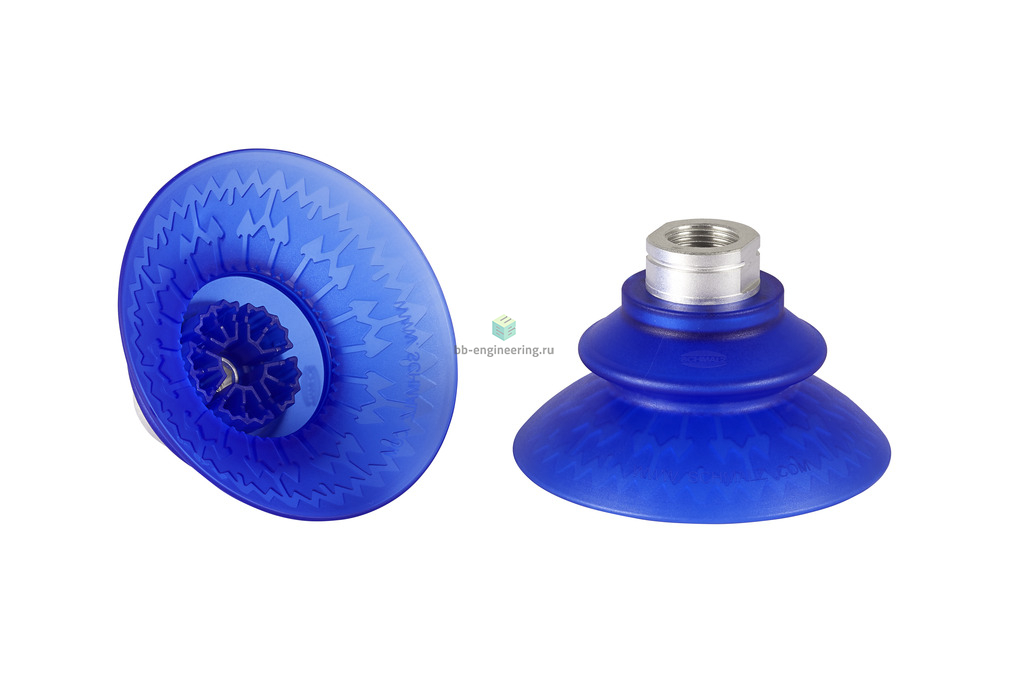

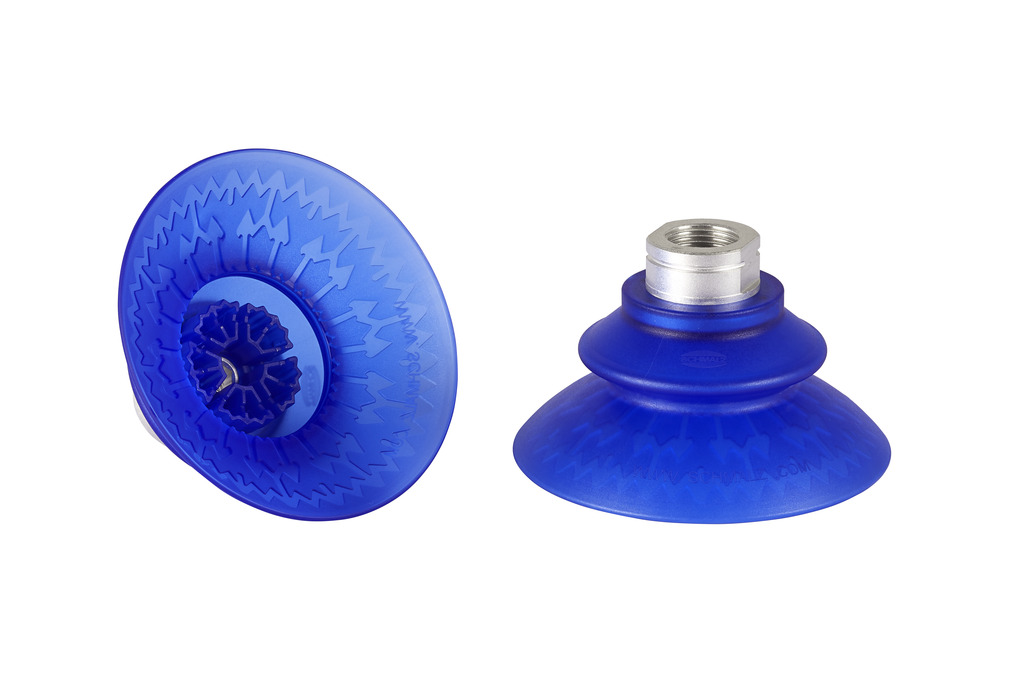

SAXB-80-TPE-85-G3/8-IG 10.01.42.00002/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø80 мм, TPE
₸55 639
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SAXB-80-TPE-85-G3/8-IG 10.01.42.00002/A

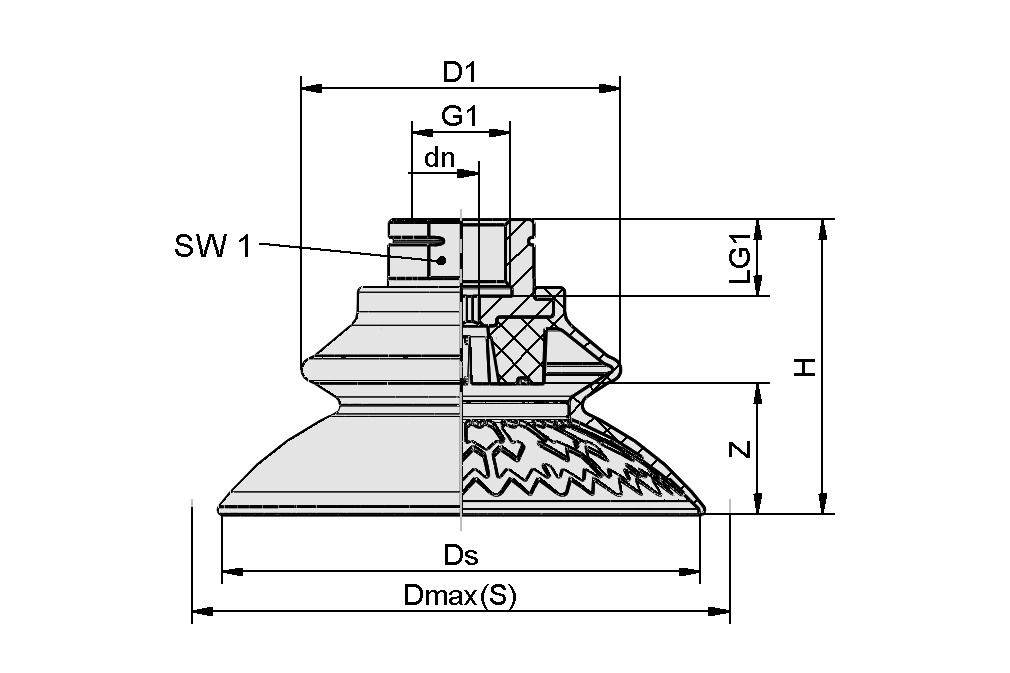

| Атрибут | Значение |
|---|---|
| Dmax(S) | 91 mm |
| Ds | 81 mm |
| D1 | 54,1 mm |
| G1 | G3/8"-F |
| H | 50 mm |
| LG1 | 13 mm |
| SW1 | 22 mm |
| Z (ход) | 22,2 mm |
Характеристики SAXB-80-TPE-85-G3/8-IG 10.01.42.00002/A
Характеристики вакуумной техники
Вакуумный захват
- термопластичный эластомер (TPE)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 150 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 176 Н
Размер вакуумного захвата
- ø80 мм
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 70.7 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 65 мм
Количество гофр
- 1.5
Применение
- для листового металла
Материалы
Резьбовой штуцер
алюминий
