Описание SC-CP-15х15
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |

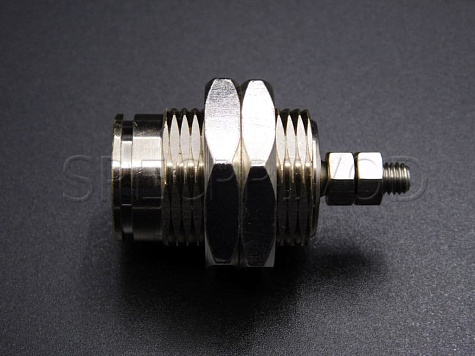

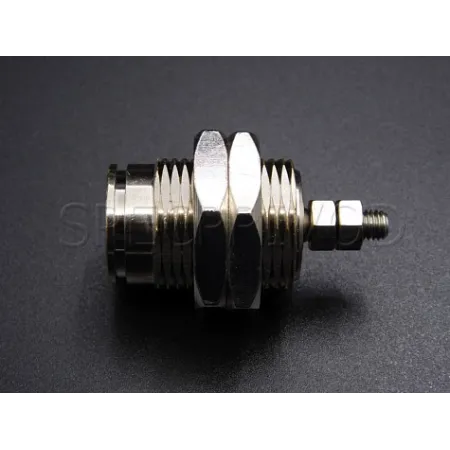

Миниатюрные цилиндры серии СР - это цилиндры одностороннего действия с диаметром поршня 5, 10, 15 мм и ходом 5, 10 и 15 мм. Цилиндры этой серии поставляются с резьбой на штоке или с гладким штоком (по заказу). Подвод воздуха - резьба М5. Основная функция данных цилиндров - прижимы в малогабаритных конструкциях.
| Диаметр, мм | 5 | 10 | 15 |
| Тип действия | Одностороннее | ||
| Рабочая среда | Воздух (после фильтра 40 мкм) | ||
| Диапазон рабочего давления | 1 - 8 Бар | ||
| Максимальное входное | 10 Бар | ||
| Присоединительная резьба | M5x0.8 | ||
| Крепление | Резьба на корпусе | ||
| Диаметр поршня, мм | А | В ход | C | D | E ход | F ход | G | H | K | L | M | O | P | R | ||||||
| 5,00 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | ||||||||||||
| 5 | 7 | 12.5 | 19.5 | 26.5 | 6 | 9 | 18.5 | 25.5 | 32.5 | 27.5 | 34.5 | 41.5 | M3X0.5 | 9 | M10X1 | 8.5 | 3 | 9 | 12 | 13.9 |
| 10 | 10 | 14.5 | 21 | 28 | 6 | 12 | 20.5 | 27 | 34 | 32.5 | 39 | 46 | M4X0.7 | 12 | M15X1.5 | 12 | 5 | 13 | 19 | 22 |
| 15 | 12 | 16.5 | 22.5 | 29 | 7 | 14 | 23.5 | 29.5 | 36 | 37.5 | 43.5 | 50 | M5X0.8 | 14 | M22X1.5 | 19 | 6 | 20 | 27 | 31 |
| Размеры отверстия под встройку цилиндра CP | |||||||
| Диаметр поршня, мм | Ход, мм | А | B | C | D | E | G |
| 5 | 5 | 16 | 12.5 | 10 | 3,5 | M10x1.0 | 3 |
| 10 | 23 | 19.5 | 17 | ||||
| 15 | 30 | 26.5 | 24 | ||||
| 10 | 5 | 17 | 13.5 | 10.5 | 3,5 | M15x1.5 | 4 |
| 10 | 23.5 | 20 | 17 | ||||
| 15 | 30.5 | 27 | 24 | ||||
| 15 | 5 | 19 | 14.5 | 11.5 | 4,5 | M22x1.5 | 5 |
| 10 | 25 | 20.5 | 17.5 | ||||
| 15 | 31.5 | 27 | 24 | ||||
Автор
Антон Бобров
Характеристики SC-CP-15х15
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
