Описание SC-CXS-M-6x50-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |

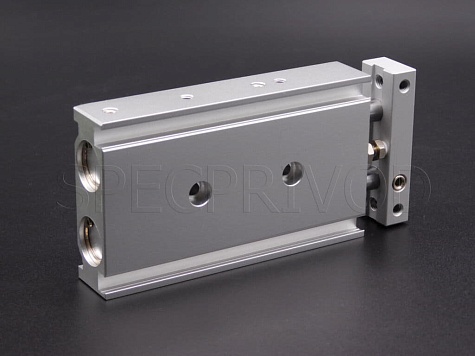

Сдвоенные компактные цилиндры серии CXS. Цилиндры данной серии поставляются в шести типоразмерах и имеют регулировочный болт для регулировки крайнего втянутого положения штоков. Цилиндры могут поставляться с линейными направляющими скольжения и качения. Для определения положения поршня используется геркон, установленный на корпус цилиндра. Направляющие с втулками скольжения
| Типоразмер | 6 | 10 | 16 | 20 | 25 | 32 |
| Действие | Двустороннее | |||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||
| Максимальное рабочее давление | 7 Бар | |||||
| Минимальное рабочее давление | 1.5 Бар | 1 Бар | 0.05 Бар | |||
| Диапазон регулирования положения штока, мм | 0 ~ 6 | |||||
| Диапазон рабочих температур | -10 ~ 50°C (при сухом воздухе без влаги) | |||||
| Повторяемость, мм Втулка | ± 0.1 | ± 0.15 | ± 0.13 | ± 0.11 | ± 0.1 | ± 0.08 |
| Присоединительная резьба | М5х0.8 | G1/8" | ||||

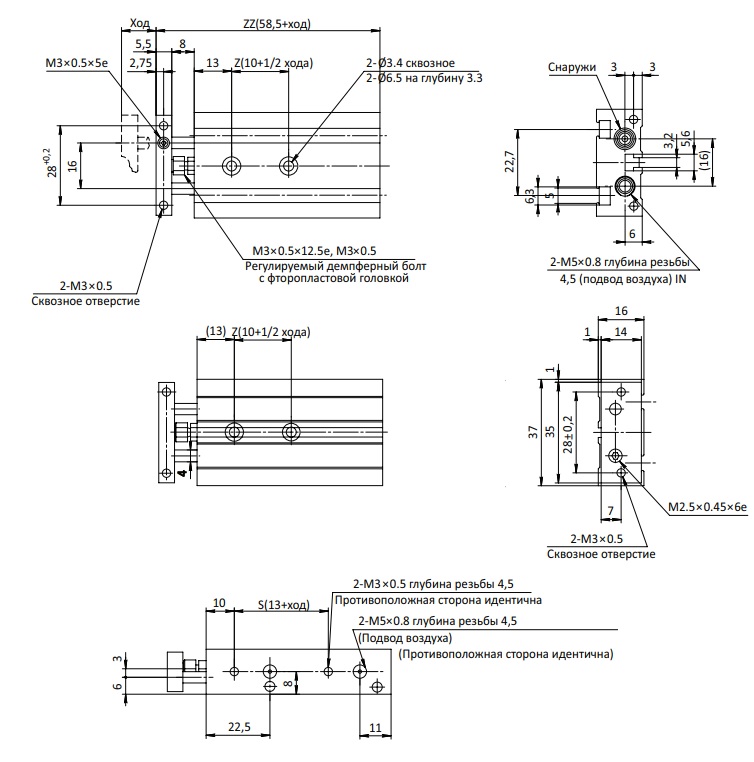

| Диаметр | Ход | Z | S | SS | ZZ |
| 6 | 10 | 15 | 23 | 55 | 68,5 |
| 20 | 20 | 33 | 65 | 78,5 | |
| 30 | 25 | 43 | 75 | 88,5 | |
| 40 | 30 | 53 | 85 | 98,5 | |
| 50 | 35 | 63 | 95 | 108,5 |
Автор
Антон Бобров
Характеристики SC-CXS-M-6x50-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
