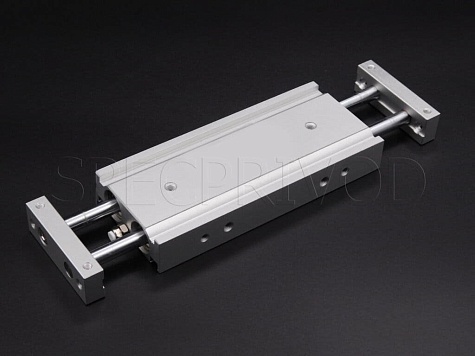

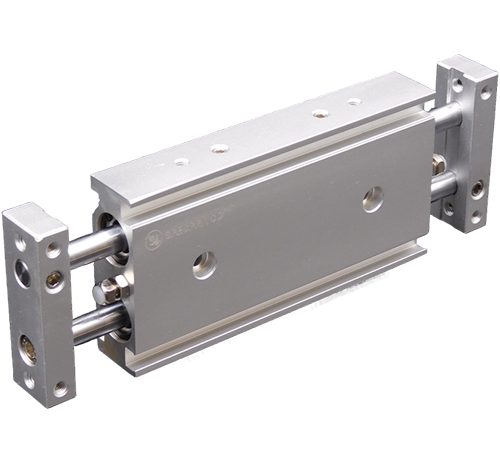

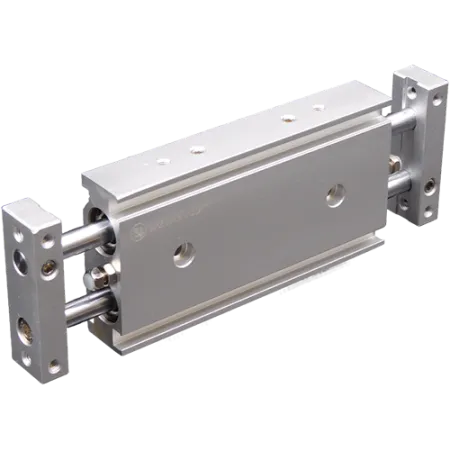

Описание SC-CXSW-M-20x150-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |
Сдвоенные компактные цилиндры с проходными штоками серии CXSW. Цилиндры данной серии поставляются в шести типоразмерах и имеют регулировочный болт для регулировки крайних положений штоков. Цилиндры могут поставляться с линейными направляющими скольжения и качения. Для определения положения поршня используется геркон, установленный на корпус цилиндра. Направляющие с втулками скольжения
| Типоразмер | 6 | 10 | 16 | 20 | 25 | 32 |
| Действие | Двустороннее | |||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | |||||
| Максимальное рабочее давление | 7 Бар | |||||
| Минимальное рабочее давление | 1.5 Бар | 1 Бар | 0.05 Бар | |||
| Диапазон регулирования положения штока, мм | 0 ~ 6 | |||||
| Диапазон рабочих температур | -10 ~ 50°C (при сухом воздухе без влаги) | |||||
| Повторяемость, мм Втулка | ± 0.1 | ± 0.15 | ± 0.13 | ± 0.11 | ± 0.1 | ± 0.08 |
| Присоединительная резьба | М5х0.8 | G1/8" | ||||
| Диаметр | S (ход) | SS | ZZ | Z | W |
| 6 | 10 | 66 | 103 | 40 | 46 |
| 20 | 76 | 123 | 50 | 56 | |
| 30 | 86 | 143 | 60 | 66 | |
| 40 | 96 | 163 | 70 | 76 | |
| 50 | 106 | 183 | 80 | 86 | |
| 10 | 10 | 92 | 136 | 52 | - |
| 20 | 102 | 156 | 62 | - | |
| 30 | 112 | 176 | 72 | - | |
| 40 | 122 | 196 | 82 | - | |
| 50 | 132 | 216 | 92 | - | |
| 75 | 157 | 266 | 117 | - | |
| 100 | 182 | 316 | 142 | - | |
| 125 | 207 | 366 | 167 | - | |
| 150 | 232 | 416 | 192 | - | |
| 16 | 10 | 105 | 153 | 55 | - |
| 20 | 115 | 173 | 65 | - | |
| 30 | 125 | 193 | 75 | - | |
| 40 | 135 | 213 | 85 | - | |
| 50 | 145 | 233 | 95 | - | |
| 75 | 170 | 283 | 120 | - | |
| 100 | 195 | 333 | 145 | - | |
| 125 | 220 | 383 | 170 | - | |
| 150 | 245 | 433 | 195 | - | |
| 20 | 10 | 120 | 178 | 60 | - |
| 20 | 130 | 198 | 70 | - | |
| 30 | 140 | 218 | 80 | - | |
| 40 | 150 | 238 | 90 | - | |
| 50 | 160 | 258 | 100 | - | |
| 75 | 185 | 308 | 125 | - | |
| 100 | 210 | 358 | 150 | - | |
| 125 | 235 | 408 | 175 | - | |
| 150 | 260 | 458 | 200 | - | |
| 175 | 285 | 508 | 225 | - | |
| 200 | 310 | 558 | 250 | - | |
| 25 | 10 | 122 | 62 | 180 | - |
| 20 | 132 | 72 | 200 | - | |
| 30 | 142 | 82 | 220 | - | |
| 40 | 152 | 92 | 240 | - | |
| 50 | 162 | 102 | 260 | - | |
| 75 | 187 | 127 | 310 | - | |
| 100 | 212 | 152 | 360 | - | |
| 125 | 237 | 177 | 410 | - | |
| 150 | 262 | 202 | 460 | - | |
| 175 | 287 | 227 | 510 | - | |
| 200 | 312 | 252 | 560 | - | |
| 32 | 10 | 143 | 213 | 83 | - |
| 20 | 153 | 233 | 93 | - | |
| 30 | 163 | 253 | 103 | - | |
| 40 | 173 | 273 | 113 | - | |
| 50 | 183 | 293 | 123 | - | |
| 75 | 208 | 343 | 148 | - | |
| 100 | 233 | 393 | 173 | - | |
| 125 | 258 | 443 | 198 | - | |
| 150 | 283 | 493 | 223 | - | |
| 175 | 308 | 543 | 248 | - | |
| 200 | 333 | 593 | 273 | - |
Автор
Антон Бобров
Характеристики SC-CXSW-M-20x150-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
