Описание SC-EM-32x100-S

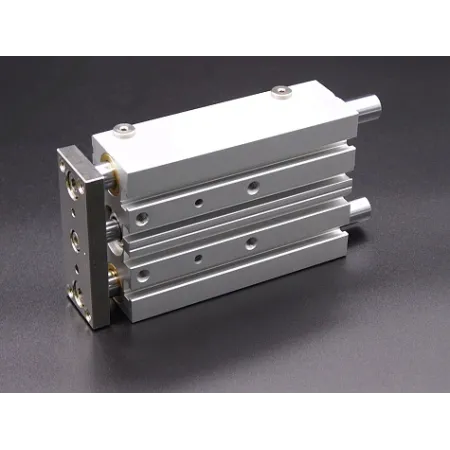

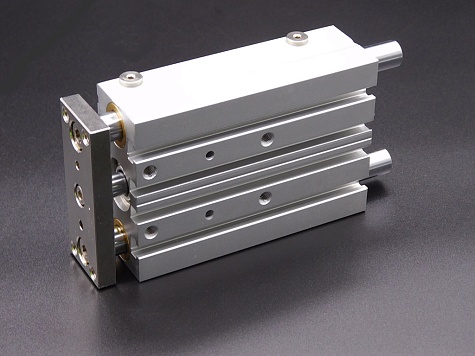

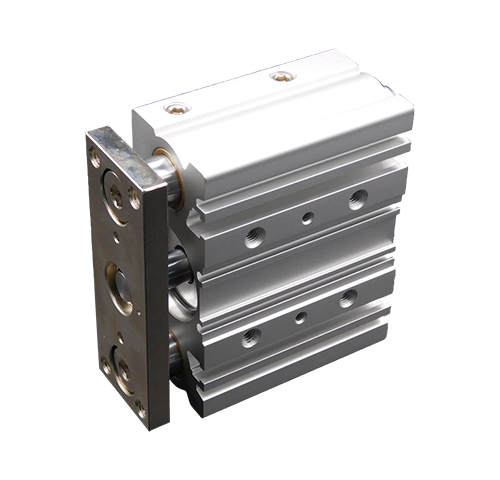

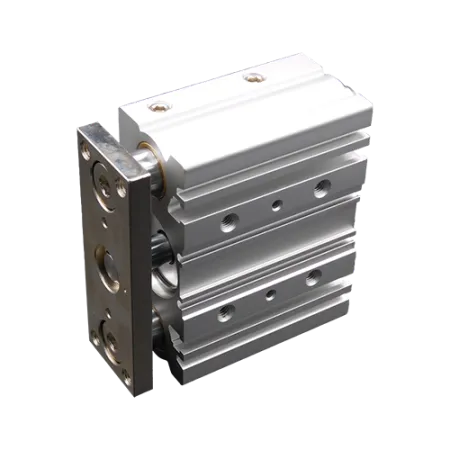

Пневматические цилиндры серии ЕМ со встроенными направляющими - это компактные цилиндры с диаметром поршня от 12 до 100 мм, предназначенные для установки в ограниченном пространстве. Встроенные направляющие позволяют цилиндру воспринимать значительные радиальные нагрузки. Цилиндры поставляются с направляющими скольжения или линейными подшипниками. Корпус цилиндра снабжен пазами для установки датчиков.
| Диаметр | A | B | C | CB | CC | CD | D | E | F | H | G | JA | JB | K | L | O |
| 12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 20 | 28 | 70 | 81 | 17 | M6x1 | 28 | 83 | 18 | 30 | 36 | M5x0.8 | 8.5 | 10.5 | 37 | 53 | 10 |
| 25 | 34 | 78 | 91 | 17 | M6x1 | 34 | 93 | 26 | 38 | 42 | M6x1 | 9 | 11.5 | 37.5 | 53.5 | 10 |
| 32 | 42 | 96 | 110 | 21 | M8x1.25 | 42 | 112 | 30 | 44 | 48 | M8x1.25 | 9 | 12.5 | 37.5 | 53.5 | 12 |
| 40 | 50 | 104 | 118 | 22 | M8x1.25 | 50 | 120 | 30 | 44 | 54 | M8x1.25 | 10 | 14 | 44 | 66 | 12 |
| 50 | 66 | 130 | 146 | 24 | M10x1.5 | 66 | 148 | 40 | 60 | 64 | M10x1.5 | 11 | 14 | 44 | 72 | 16 |
| 63 | 80 | 130 | 158 | 24 | M10x1.5 | 80 | 162 | 50 | 70 | 78 | M10x1.5 | 13.5 | 13.5 | 49 | 77 | 16 |
| 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Диаметр | P | R | R1 | R2 | R3 | R4 | S | T | Q | U | V | X | Y | Y1 | Y2 | Y3 | Y4 | Z | Z1 |
| 12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 20 | 54 | 10 | 9.5 | 5.5 | 12 | 5.5 | 12 | G1/8 | 25 | 24 | 72 | 44 | 3 | 3 | 3.5 | 3 | 6 | M5x0.8 | 13 |
| 25 | 64 | 12 | 9.5 | 5.5 | 12 | 5.5 | 16 | G1/8 | 28.5 | 30 | 82 | 50 | 3 | 4 | 4.5 | 3 | 6 | M6x1 | 15 |
| 32 | 78 | 16 | 11 | 6.6 | 16 | 7.5 | 20 | G1/8 | 34 | 34 | 98 | 63 | 3 | 4 | 4.5 | 3 | 6 | M8x1.25 | 20 |
| 40 | 86 | 16 | 11 | 6.6 | 16 | 7.5 | 20 | G1/8 | 38 | 40 | 106 | 72 | 3 | 4 | 4.5 | 3 | 6 | M8x1.25 | 20 |
| 50 | 110 | 20 | 14 | 8.6 | 20 | 9 | 25 | G1/4 | 47 | 46 | 130 | 92 | 3 | 5 | 6 | 4 | 8 | M10x1.5 | 22 |
| 63 | 124 | 20 | 14 | 8.6 | 20 | 9 | 25 | G1/4 | 55 | 58 | 142 | 110 | 3 | 5 | 6 | 4 | 8 | M10x1.5 | 22 |
| 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Диаметр | CA | CE | M | ||||||||
| 20 - 40 | 50 - 100 | 125 - 200 | 20 - 40 | 50 - 100 | 125 - 200 | 20 - 30 | 40 - 100 | 125 - 200 | 20 - 50 | 75 - 200 | |
| 12 | – | – | – | – | – | – | – | – | – | – | – |
| 16 | – | – | – | – | – | – | – | – | – | – | – |
| 20 | 24 | 44 | 120 | 29 | 39 | 77 | 63 | 80 | 108 | – | – |
| 25 | 24 | 44 | 120 | 29 | 39 | 77 | 69.5 | 85.5 | 108.5 | – | – |
| 32 | 24 | 48 | 124 | 33 | 45 | 83 | – | – | – | 97 | 102 |
| 40 | 24 | 48 | 124 | 34 | 46 | 84 | – | – | – | 97 | 102 |
| 50 | 24 | 48 | 124 | 36 | 48 | 86 | – | – | – | 106.5 | 118 |
| 63 | 28 | 52 | 128 | 38 | 50 | 88 | – | – | – | 106.5 | 118 |
| 80 | – | – | – | – | – | – | – | – | – | – | – |
| 100 | – | – | – | – | – | – | – | – | – | – | – |
Автор
Антон Бобров
Характеристики SC-EM-32x100-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
