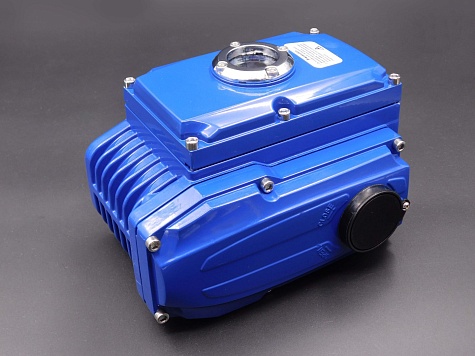

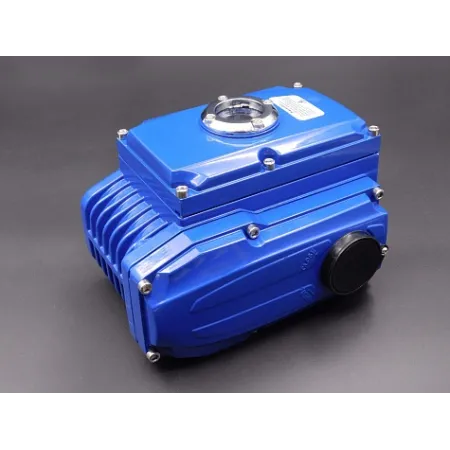

Описание SC-ODL10-DC24V

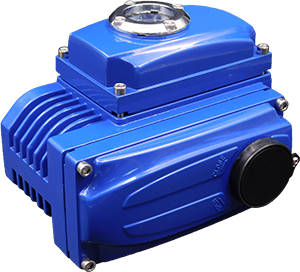

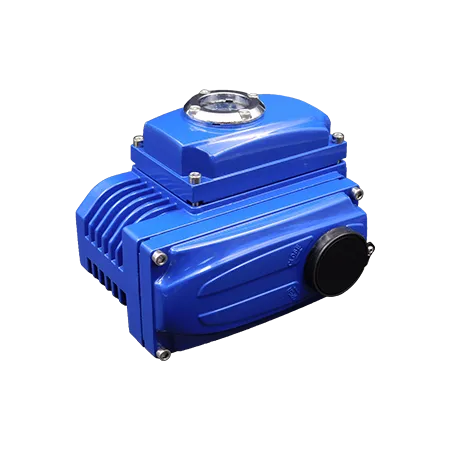

Электропривод четвертьоборотный серии ODL применяется для дистанционного и местного управления запорной арматурой. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 5211/DIN3337.
| Материал корпуса | Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат |
| Класс защиты | IP67 |
| Питание | 24/110/220/380V AC ±10% 24/110/220V DC 50/60HZ ±10% |
| Двигатель | Короткозамкнутый асинхронный двигатель |
| Концевой выключатель | 2* откр/закр, SPDT, 250V AC, 10A |
| Дублер концевого выключателя | 2* откр/закр, SPDT, 250V AC, 10A |
| Угол поворота выходного вала | 90°±10° |
| Ручное дублирование | С помощью шестигранника (в комплекте) |
| Автоблокировка | Червячный вал |
| Кабельный ввод | М18 |
| Температура окружающей среды | -20° — +70° C |
Показатели производительности
| Модель | Входной крутящий момент, н/м | Время поворота на 90°, сек | Мощность, Вт | Однофазный номинальный ток, А | Вес, кг | |||||||
| AC | DC | AC | DC | AC24V | AC110V | AC220V | AC380V | DC24V | DC220V | |||
| ODL03 | 30 | 30 | - | 8 | - | - | - | 0.2 | - | - | - | 2.1 |
| ODL05 | 50 | 30 | 10 | 10 | 15 | 2.2 | 0.48 | 0.24 | 0.15 | 1.2 | 0.15 | 3.4 |
| ODL08 | 80 | 30 | 10 | 12 | 15 | 2.2 | 0.48 | 0.27 | 0.16 | 1.2 | 0.15 | 3.4 |
| ODL10 | 100 | 30 | 10 | 16 | 25 | 3 | 0.64 | 0.32 | 0.25 | 1.6 | 0.2 | 4.6 |
| ODL15 | 150 | 30 | 10 | 23 | 25 | 3.8 | 0.68 | 0.35 | 0.25 | 1.6 | 0.2 | 4.6 |
| ODL20 | 200 | 30 | 15 | 40 | 40 | 5 | 0.9 | 0.48 | 0.25 | 2.6 | 0.3 | 11 |
| ODL40 | 400 | 30 | 15 | 60 | 60 | 5 | 0.9 | 0.48 | 0.25 | 2.6 | 0.3 | 11.8 |
| ODL60 | 600 | 30 | 15 | 90 | 70 | 8.5 | 2 | 0.92 | 0.45 | 4.5 | 0.5 | 12 |
| ODL100 | 1000 | 40 | 25 | 130 | 100 | 9 | 2.2 | 1 | 0.48 | 5.0 | 0.6 | 12.5 |
| ODL200 | 2000 | 40 | 25 | 160 | 100 | 9.8 | 2.6 | 1.1 | 0.51 | 5.0 | 0.6 | 12.5 |
Габаритные и присоединительные размеры
| Модель | A | B | C | D | E | F | G | I | J | K | O | P | O1 | P1 | Q | H |
| ODL03 | 74 | 49 | 45 | 114 | 53 | 65 | 114 | 100 | 50 | 50 | 50 | 4-M6 | 36 | 4-M5 | 11 | 18 |
| ODL05 | 89 | 72 | 45 | 125 | 57 | 82 | 114 | 100 | 66 | 66 | 70 | 4-M8 | 50 | 4-M6 | 14 | 20 |
| ODL08 | 89 | 72 | 45 | 125 | 57 | 82 | 114 | 100 | 66 | 66 | 70 | 4-M8 | 50 | 4-M6 | 14 | 20 |
| ODL10 | 109 | 80 | 45 | 126 | 67 | 85 | 114 | 100 | 100 | 90 | 70 | 4-M8 | 50 | 4-M6 | 17 | 23 |
| ODL15 | 109 | 80 | 45 | 126 | 67 | 85 | 114 | 100 | 100 | 90 | 70 | 4-M8 | 50 | 4-M6 | 17 | 23 |
| ODL20 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27 | 43 |
| ODL40 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27 | 43 |
| ODL60 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27 | 43 |
| ODL100 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27 | 43 |
| ODL200 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27 | 43 |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SC-ODL10-DC24V Элетропривод DC24V на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SC-ODL10-DC24V
Характеристики приводов
Номинальный крутящий момент
- 100 Нм
Условия эксплуатации
Класс защиты
IP67
Рабочее напряжение
24 V DC
