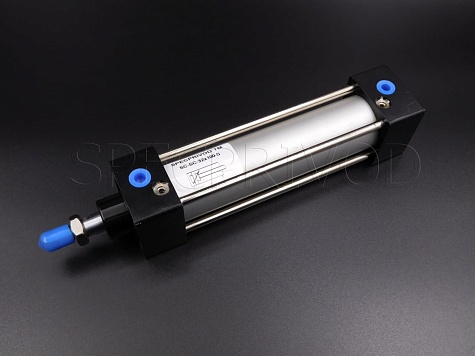

Описание SC-SC-32x100-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |
Пневмоцилиндры серии SC - это цилиндры эконом серии. Цилиндры серии SC поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода. Стандартные цилиндры поставляются с диаметром от 32 до 200 мм и ходом до 1500 мм.
| Диаметр | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
| Тип действия | Двустороннее | ||||||||
| Рабочая среда | Воздух (после фильтрации 40 мкм) | ||||||||
| Диапазон рабочего давления | 1 - 9 Бар | ||||||||
| Максимальное входное давление | 12 Бар | ||||||||
| Присоединительная резьба | G1/8" | G1/4' | G3/8" | G1/2" | G3/4" | ||||
| Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) | ||||||||
| Демпфирование, мм | 20 | 26 | 50 | ||||||
| Максимальная длина хода, мм | 1000 | 1200 | 1500 | ||||||
| Тип магнитного датчика | CS1-U | ||||||||
| Крепление для датчика | PM-32 | PM-40 | PM-50 | PM-63 | PM-80 | PM-100 | PM-125 | PM-160 | PM-200 |

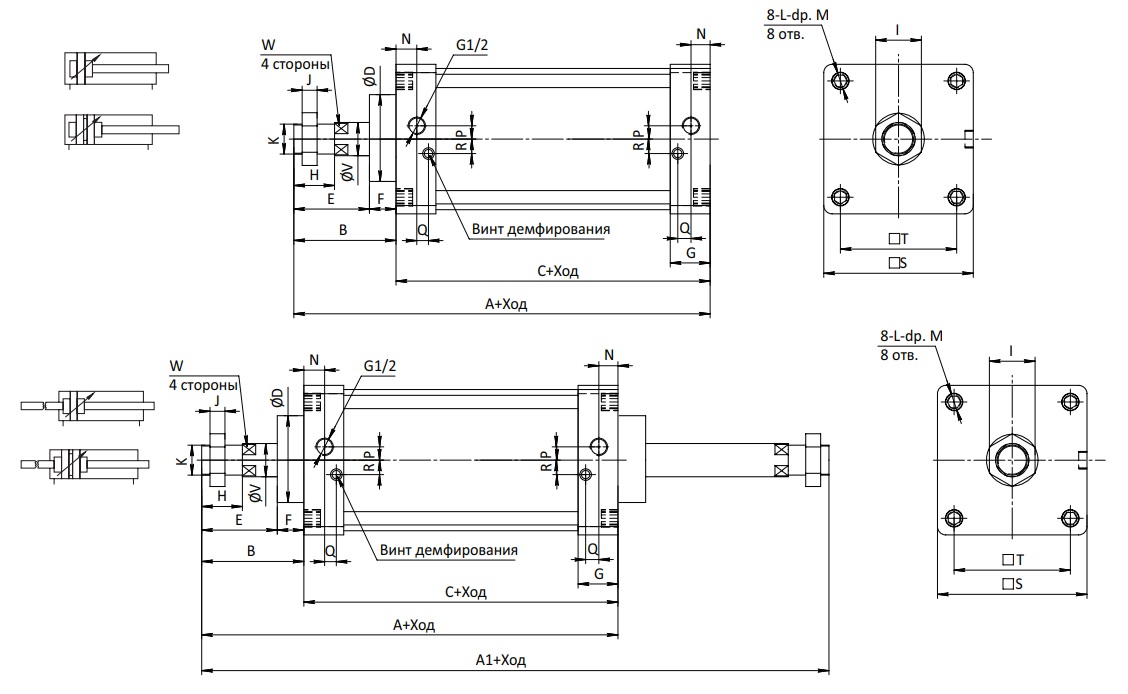

| Диаметр | A | A1 | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | V | W |
| 32 | 140 | 187 | 47 | 92.5 | 28 | 32 | 15 | 27,5 | 22 | 17 | 6 | M10x1.25 | M6x1 | 9,5 | 13,5 | G1/8” | 4,5 | 5,5 | 7 | 45 | 33 | 12 | 10 |
| 40 | 142 | 191 | 48 | 93 | 32 | 34 | 15 | 27,5 | 24 | 19 | 7 | M12x1.25 | M6x1 | 9,5 | 13,5 | G1/4” | 6 | 6 | 8 | 50 | 37 | 16 | 14 |
| 50 | 150 | 207 | 57 | 93 | 38 | 42 | 15 | 27,5 | 32 | 24 | 8 | M16x1.5 | M6x1 | 9,5 | 13,5 | G1/4” | 9 | 3.5 | 8 | 62 | 47 | 20 | 17 |
| 63 | 151 | 210 | 57 | 94 | 38 | 42 | 15 | 27,5 | 32 | 24 | 8 | M16x1.5 | M8x1.25 | 9,5 | 13,5 | G3/8” | 7 | 5.8 | 7,5 | 75 | 56 | 20 | 17 |
| 80 | 184 | 258 | 75 | 108 | 47 | 55 | 15 | 33 | 40 | 30 | 10 | M20x1.5 | M10x1.5 | 11,5 | 16,5 | G3/8” | 10 | 6.9 | 10 | 94 | 69 | 25 | 22 |
| 100 | 199 | 264 | 75 | 118 | 47 | 60 | 21 | 33 | 40 | 30 | 10 | M20x1.5 | M10x1.5 | 11,5 | 16,5 | G1/2” | 11 | 5 | 10 | 112 | 84 | 25 | 22 |
| 125 | 239 | 104 | 136 | 55 | 70 | 32 | 40 | 54 | 36 | 10 | M27x2 | M12x1.75 | 21 | 16,5 | G1/2” | 140 | 110 | 32 | 27 | ||||
| 160 | 291 | 123 | 168 | 62 | 93 | 30 | 50 | 72 | 55 | 18 | M36x2 | M16x2 | 17,5 | 25 | G1/2” | 180 | 140 | 40 | 36 | ||||
| 200 | 347 | 167 | 180 | 80 | 112 | 55 | 50 | 72 | 55 | 18 | M36x2 | M16x2 | 17,5 | 25 | G3/4" | 220 | 175 | 40 | 36 |

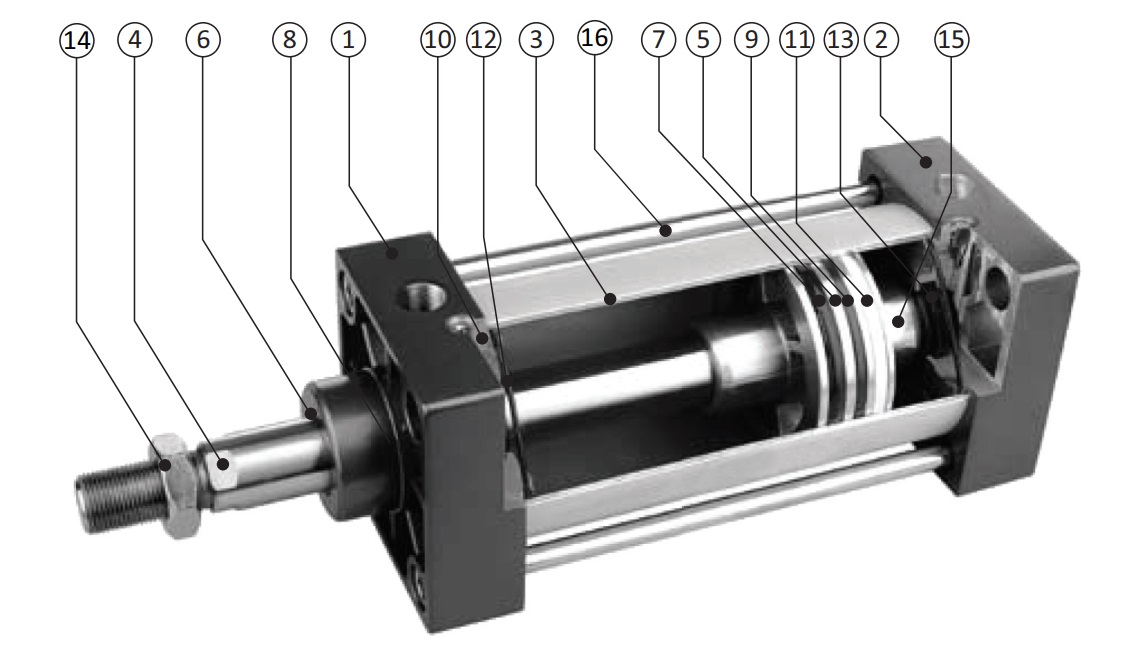

Схема устройства
| Номер | Название | Материал | Количество | Код заказа |
| 1 | Передняя крышка | Окрашенный алюминий | 1 | SC-SC-Диаметр-1 |
| 2 | Задняя крышка | Окрашенный алюминий | 1 | SC-SC-Диаметр-2 |
| 3 | Гильза | Анодированный алюминий | 1 | SC-SC-Диаметр-3-ход |
| 4 | Шток | Хромированная углеродистая /хромированная нержавеющая сталь | 1 | SC-SC-Диаметр-4-ход |
| 5 | Поршень | Алюминий | 1 | SC-SC-Диаметр-5 |
| 6 | Уплотнение штока | NBR | 1 | SC-SC-Диаметр-6 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SC-Диаметр-7 |
| 8 | Втулка | Графитонаполненная бронза | 1 | SC-SC-Диаметр-8 |
| 9 | Магнит | PVC | 1 | SC-SC-Диаметр-9 |
| 10 | Винт регулировки демпфирования | Никелированная бронза | 2 | SC-SC-Диаметр-10 |
| 11 | Антифрикционное кольцо | Фторопласт (PTFE) | 1 | SC-SC-Диаметр-11 |
| 12 | Уплотнение крышки(кольцо) | NBR | 2 | SC-SC-Диаметр-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-SC-Диаметр-13 |
| 14 | Гайка | Сталь | 1 | SC-SC-Диаметр-14 |
| 15 | Болт | Сталь | 1 | SC-SC-Диаметр-15 |
| 16 | Шпилька | Сталь | 1 | SC-SC-Диаметр-16-ход |
Автор
Антон Бобров
Характеристики SC-SC-32x100-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1 ÷ 10 бар
- -10 ÷ 60 °C
- 20 сСт
