Описание SC-SG-320x450-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |

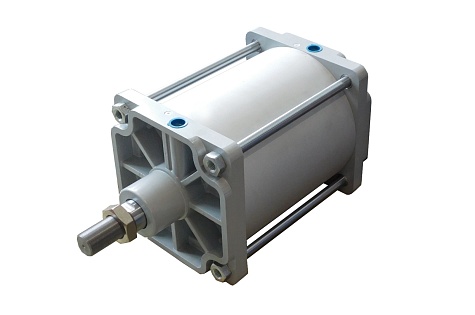

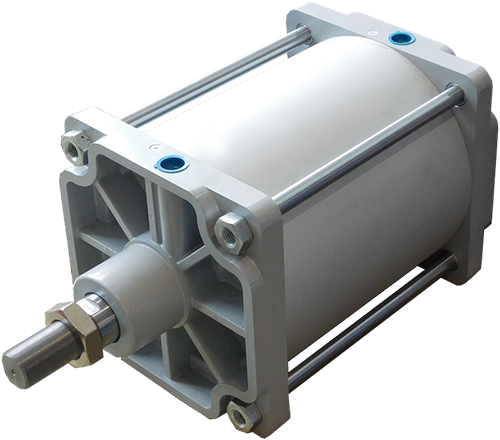

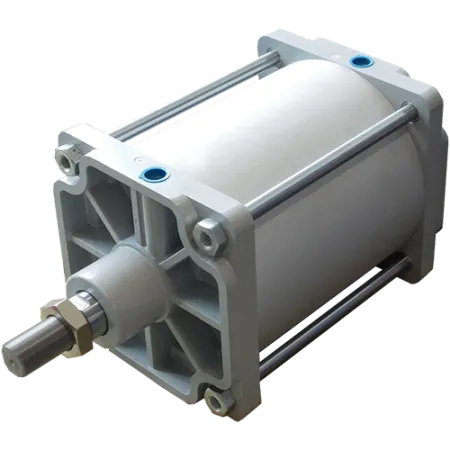

Цилиндр двустороннего действия с односторонним штоком.
| Диаметр, мм | 125 | 160 | 200 | 250 | 320 |
| Действие | Двустороннее | ||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | ||||
| Диапазон рабочего давления | 1 - 9 Бар | ||||
| Максимальное входное давление | 13.5 Бар | ||||
| Присоединительная резьба | G1/2" | G3/4 | G1 | ||
| Диапазон рабочих температур | -10 ~ 70°С | ||||
| Демпфирование, мм | 36 | 55 | 60 | ||
| Максимальная длина хода, мм | 2000 | ||||
| Тип магнитного датчика | CS1-U | ||||
| Тип крепления магнитного датчика | SC-SP-PM-125 | SC-SP-PM-160 | SC-SP-PM-200 | SC-SP-PM-250 | SC-SP-PM-320 |
| Диаметр | A | B | C | D | E | F | G | H | I | J | K | L | N | O | P | Q | R | S | T | V | W | X | Y |
| 160 | 332 | 152 | 180 | 65 | 94 | 58 | 50 | 72 | 55 | 18 | M36x2 | M16 | 25 | G3/4 | 15 | 12 | 20 | 180 | 140 | 40 | 36 | 4 | 65 |
| 200 | 347 | 167 | 180 | 75 | 100 | 67 | 50 | 72 | 55 | 18 | M36x2 | M16 | 25 | G3/4 | 15 | 12 | 20 | 220 | 175 | 40 | 36 | 5 | 75 |
| 250 | 389 | 189 | 200 | 90 | 114 | 75 | 60 | 84 | 64 | 20 | M42x2 | M20 | 30 | G1 | 25 | 10 | 25 | 270 | 220 | 50 | 46 | 8 | 90 |
| 320 | 436 | 216 | 220 | 110 | 126 | 90 | 65 | 96 | 72 | 20 | M48x2 | M24 | 30 | G1 | 30 | 15 | 30 | 350 | 270 | 63 | 55 | 10 | 110 |
| Номер | Название | Материал | Количество | Код заказа |
| 1 | Передняя крышка | Окрашенный алюминий | 1 | SC-SC-Диаметр-1 |
| 2 | Задняя крышка | Окрашенный алюминий | 1 | SC-SC-Диаметр-2 |
| 3 | Гильза | Анодированный алюминий | 1 | SC-SC-Диаметр-3-ход |
| 4 | Шток | Хромированная углеродистая /хромированная нержавеющая сталь | 1 | SC-SC-Диаметр-4-ход |
| 5 | Поршень | Алюминий | 1 | SC-SC-Диаметр-5 |
| 6 | Уплотнение штока | NBR | 1 | SC-SC-Диаметр-6 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SC-Диаметр-7 |
| 8 | Втулка | Графитонаполненная бронза | 1 | SC-SC-Диаметр-8 |
| 9 | Магнит | PVC | 1 | SC-SC-Диаметр-9 |
| 10 | Винт регулировки демпфирования | Никелированная бронза | 2 | SC-SC-Диаметр-10 |
| 11 | Антифрикционное кольцо | Фторопласт (PTFE) | 1 | SC-SC-Диаметр-11 |
| 12 | Уплотнение крышки(кольцо) | NBR | 2 | SC-SC-Диаметр-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-SC-Диаметр-13 |
| 14 | Гайка | Сталь | 1 | SC-SC-Диаметр-14 |
| 15 | Болт | Сталь | 1 | SC-SC-Диаметр-15 |
| 16 | Шпилька | Сталь | 1 | SC-SC-Диаметр-16-ход |
Автор
Антон Бобров
Характеристики SC-SG-320x450-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- ISO 6431
