Описание SC-SWE-80x290-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |

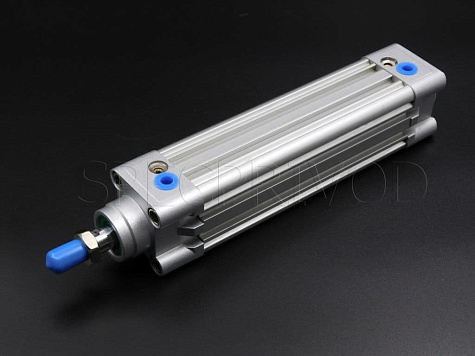

SWE – цилиндр изготовленный по стандарту ISO6431 с профильной гильзой, закрывающей шпильки и имеющей пазы для установки датчиков. В данном исполнении могут поставляться цилиндры с диаметром поршня от 32 до 125 мм. Поставляются в трех основных модификациях: двустороннего действия с односторонним штоком, двустороннего действия с проходным штоком и регулировкой хода.
| Диаметр, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Тип действия | Двустороннее | ||||||
| Рабочая среда | Воздух (после фильтра 40 мкм) | ||||||
| Диапазон рабочего давления | 1 - 9 Бар | ||||||
| Макс. входное давления | 12 Бар | ||||||
| Присоединительная резьба | G1/8" | G1/4" | G3/8" | G1/2" | |||
| Демпфирование, мм | 24 | 22 | 32 | 42 | |||
| Диапазон рабочих температур | -10 – 70°С | ||||||
| Тип магнитного датчика | SC-CS1-G | ||||||
| Диаметр | A | АА | B | C | D | E | F | G | J | H | K | L | M | N | O | P | R | S | T | U | W | X | Y |
| 32 | 120 | 146 | 64 | 4 | 41 | 22 | 26 | 3 | G1/8 | 10 | 16 | 10 | 30 | 12 | М10х1,25 | 18 | 25 | 6,5 | 5 | М6 | 6 | 32,5 | 46 |
| 40 | 135 | 165 | 70 | 4 | 47,5 | 24 | 30 | 3 | G1/4 | 14 | 20 | 10 | 35 | 16 | М12х1,25 | 18 | 29,5 | 7 | 7 | М6 | 6 | 38 | 52 |
| 50 | 143 | 180 | 64 | 4 | 58 | 32 | 37 | 3 | G1/4 | 17 | 27 | 10 | 40 | 20 | М16х1,5 | 18 | 32 | 9 | 7 | М8 | 8 | 46,5 | 65 |
| 63 | 158 | 195 | 76 | 4 | 59 | 32 | 37 | 5 | G3/8 | 17 | 26 | 10 | 45 | 20 | М16х1,5 | 18 | 36 | 9 | 8 | М8 | 8 | 56,5 | 76 |
| 80 | 174 | 220 | 79 | 5 | 71 | 40 | 46 | 5 | G3/8 | 22 | 35 | 10 | 45 | 25 | М20х1,5 | 22 | 37 | 12 | 10 | М10 | 10 | 72 | 94 |
| 100 | 189 | 240 | 85 | 6 | 78 | 40 | 51 | 5 | G1/2 | 22 | 40 | 10 | 55 | 25 | М20х1,5 | 22 | 39 | 14 | 10 | М10 | 10 | 89 | 112 |
| 125 | 225 | 290 | 110 | 6 | 90 | 54 | 69 | 5 | G1/2 | 27 | 46 | 10 | 60 | 32 | М27х2 | 24 | 45 | 15 | 10 | М12 | 12 | 110 | 135 |
| Номер | Название | Материал | Количество | Код заказа |
| 1 | Передняя крышка | Окрашенный алюминий | 1 | SC-SE-Диаметр-1 |
| 2 | Задняя крышка | Окрашенный алюминий | 1 | SC-SE-Диаметр-2 |
| 3 | Гильза | Анодированный алюминий | 1 | SC-SE(SR)-Диаметр-3-ход |
| 4 | Шток поршня | Хромированная углеродистая сталь / Хромированная нержавеющая сталь | 1 | SC-SE-Диаметр-4-ход |
| 5 | Поршень | Алюминий | 1 | SC-SE-Диаметр-5 |
| 6 | Уплотнение штока | Полиуретан | 1 | SC-SE-Диаметр-6 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SE-Диаметр-7 |
| 8 | Втулка | Графитонаполненная бронза | 1 | SC-SE-Диаметр-8 |
| 9 | Магнит | PVC | 1 | SC-SE-Диаметр-9 |
| 10 | Винт регулировки демпфирования | Никелированная бронза | 2 | SC-SE-Диаметр-10 |
| 11 | Антифрикционное кольцо | PTFE | 1 | SC-SE-Диаметр-11 |
| 12 | Уплотнение крышки(кольцо) | NBR | 2 | SC-SE-Диаметр-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-SE-Диаметр-13 |
| 14 | Гайка | Сталь | 1 | SC-SE-Диаметр-14 |
| 15 | Гайка крепления штока | Сталь | 1 | SC-SE-Диаметр-15 |
Автор
Антон Бобров
Характеристики SC-SWE-80x290-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
