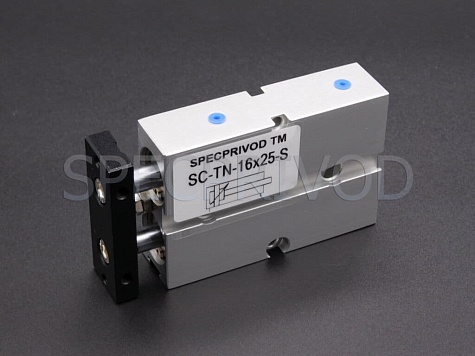

Описание SC-TN-16x25-S
В данной группе представлены только стандартные ходы пневмоцилиндров. Для заказа пневмоцилиндров с нестандартными ходами обращайтесь к менеджерам. Срок производства пневмоцилиндров 1- 3 рабочих дней. |
Сдвоенные компактные цилиндры с проходными штоками серии TN. Цилиндры данной серии поставляются в шести типоразмерах и имеют регулировочный болт для регулировки крайних положений штоков. Цилиндры могут поставляться с линейными направляющими скольжения. Для определения положения поршня используется геркон, установленный на корпус цилиндра.
| Типоразмер | 10 | 16 | 20 | 25 | 32 |
| Рабочая среда | Воздух (после фильтрации 40 мкм) | ||||
| Действие | Двустороннее | ||||
| Диапазон рабочего давления | 1 - 9 Бар | ||||
| Диапазон рабочих температур | -10 ~ 70°C (при сухом воздухе без влаги) | ||||
| Диапазон скоростей | 100 - 500 мм/с | ||||
| Регулируемая длина хода | 0 - 10 мм | ||||
| Допуск угла поворота противоповоротной платформы | 0.4° | 0.3° | |||
| Присоединительная резьба | М5х0.8 | G1/8" | |||
| Диаметр | A | B | C | D | 10 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | F | G | H | I |
| 16 | 68 | 15 | 53 | 20 | 30 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 88 | 100 | 8 | 47 | 7 | 24 |
| 20 | 78 | 20 | 58 | 20 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 88 | 100 | 10 | 55 | 10 | 28 |
| 25 | 81 | 19 | 62 | 30 | 40 | 45 | 50 | 50 | 60 | 65 | 70 | 75 | 80 | 93 | 105 | 10 | 66 | 9 | 34 |
| Диаметр | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M4×0,7 глубиной 5 | 47 | 53 | 20 | 22 | 11 | Обе стороны Ø7 глубиной 7,2 мм Сквозное отверстие Ø4,5 | Обе стороны Ø8 ÷ глубиной 4,5 мм ÷ Сквозное отверстие Ø4,5 | 34 | 3 | 54 | 21 | 8 | 6 |
| 20 | M4×0,7 глубиной 5 | 55 | 61 | 24 | 25 | 12 | 44 | 4 | 62 | 25 | 10 | 8 | ||
| 25 | M4×0,7 глубиной 6 | 66 | 72 | 29 | 27 | 12 | 56 | 6 | 73 | 30 | 12 | 10 |
| Размеры противоповортной платформы | ||||||||
| Типоразмер | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0,7 | Ø6,2×3,5 глубиной Сквозное отверстие: Ø3,3 | 5,2 | 6 | 2,2 | 5,1 | M3×3,5 глубиной 5,5 |
| 16 | 24 | 1 | Ø7,8×4,6 глубиной Сквозное отверстие: Ø4,3 | 6,2 | 8 | 3 | 6,1 | M4×0,7 глубиной 9 |
| 20 | 28 | 1 | Ø11×6,8 глубиной Сквозное отверстие: Ø6,5 | 8,2 | 10 | 3 | 8,1 | M6×1 глубиной 10 |
| 25 | 34 | 1 | Ø11×6,8 глубиной Сквозное отверстие: Ø6,5 | 10 | 12 | 3 | 10 | M6×1 глубиной 10 |
| 32 | 42 | 2 | ÷ ÷ Ø17×12 глубиной Сквозное отверстие: Ø10,5 | 14 | 16 | 3 | 14 | M10×1,5 глубиной 13 |
Автор
Антон Бобров
Характеристики SC-TN-16x25-S
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
