    SBS 20 SF TH M1.6-AG AL 10.01.01.14784 SCHMALZ - Плавающая присоска

    Написать отзыв
    189683
    ПроизводительSCHMALZ
    Номинальное усилие удержания: 3Н
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SBS 20 SF TH M1.6-AG AL 10.01.01.14784

    Floating suction cup in particularlyflat design for handling highly sensitive workpieces

    Особенности серии

    • Загрузка и разгрузка транспортировочных кассет
    • Работа с печатными платами, платами с отверстиями и подложками
    • Захват чувствительных заготовок с малым контактом, например, тонкой медной пленки и субстратов
    • Бережное обращение с заготовками со слегка структурированными поверхностями
    • Использование в автоматизированных технологических процессах со сложным доступом
    • Высокая сила удержания, несмотря на плоскую конструкцию, для автоматизированных технологических процессов в стесненных условиях
    • Работа без эжектора: вакуум создается по принципу Бернулли
    • Манипуляции выполняются с малым контактом, потому что присоска «парит» на воздушной подушке
    • Безопасное отделение друг от друга тонких пористых заготовок

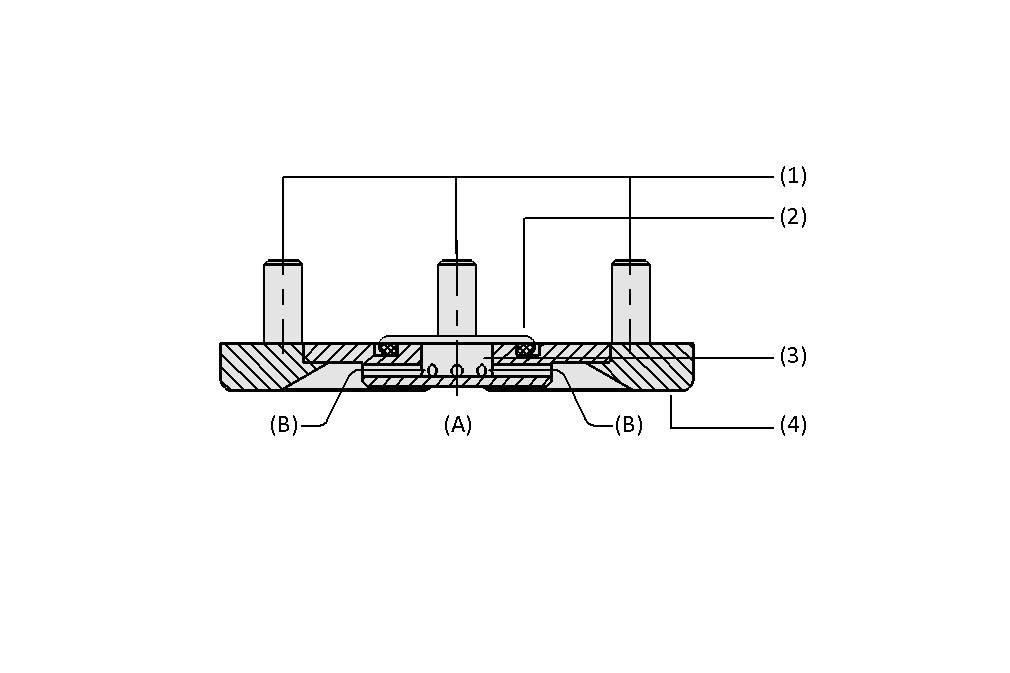

    КОНСТРУКЦИЯ

    Плавающая присоска SBS Thin
    • Подсоединение с помощью трех винтов M1.6x4 (1) и уплотнительного элемента (2)
    • Плоский алюминиевый корпус с интегрированной форсункой Бернулли (3)
    • Струйный элемент (4) для плотных и слегка пористых деталей
    • Вакуум (A), отработанный воздух (B)

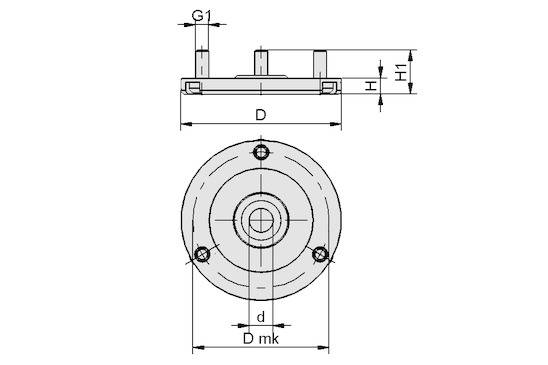

    Чертёж

    SBS 20 SF TH M1.6-AG AL
    Атрибут Значение
    D 20 mm
    d 3 mm
    Dmk 17 mm
    G1 EMPTY VALUE
    H 2 mm
    H1 5,50 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SBS 20 SF TH M1.6-AG AL 10.01.01.14784 SCHMALZ - Плавающая присоска на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SBS 20 SF TH M1.6-AG AL 10.01.01.14784

    Характеристики вакуумной техники
    Номинальное усилие удержания
    • 3 Н
    Массо-габаритные и монтажные характеристики
    Масса
    1.7 г
    Условия эксплуатации
    Рабочее давление
    • 1 ÷ 6 бар
    Рабочая температура
    • 0 ÷ 80 °C
    Дополнительные характеристики
    Потребление воздуха при номинальном рабочем давлении
    • 100 л/мин
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.14784
    Маркировка
    SBS 20 SF TH M1.6-AG AL
    Ед. изм.
    шт.
    Найти похожие

    Документация SBS 20 SF TH M1.6-AG AL 10.01.01.14784

    ДОКУМЕНТАЦИЯ | SBS 20 SF TH M1.6-AG AL 10.01.01.14784 SCHMALZ - Плавающая присоска
