Описание SF-EPB 6G02

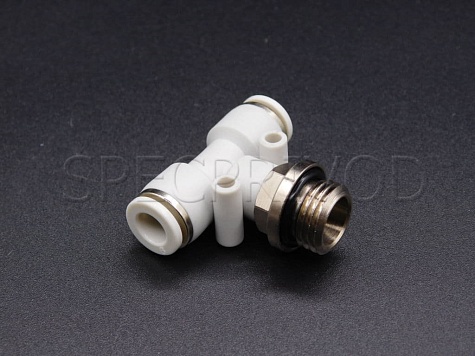

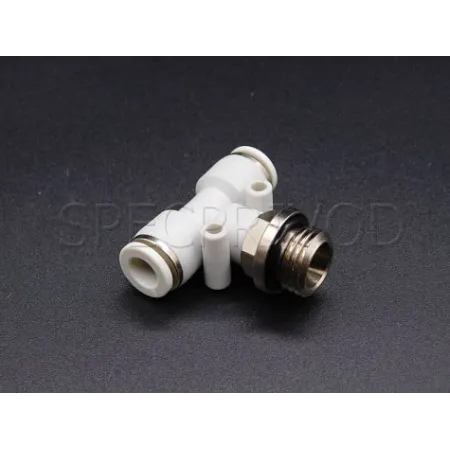

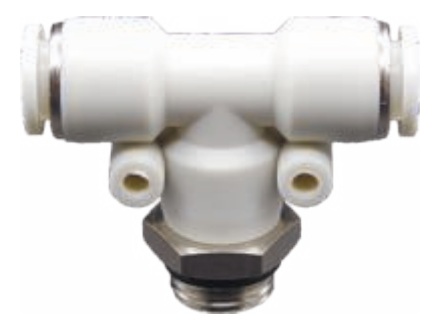

Фитинг пластиковый поворотный Т-образный с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель | L | A | B | C | E | Ød | ØD | ØP | H | G |
| EPB 4-M5 | 37,4 | 14 | 5 | 15,1 | 22 | 3,2 | 4 | 11 | 12 | M5 |
| EPB 4-G01 | 37,4 | 14 | 5,5 | 15,1 | 25,5 | 3,2 | 4 | 11 | 14 | G1/8” |
| EPB 4-G02 | 37,4 | 14 | 7,5 | 15,1 | 28 | 3,2 | 4 | 11 | 17 | G1/4” |
| EPB 6-M5 | 39,2 | 16 | 5 | 16 | 24 | 3,2 | 6 | 13 | 12 | M5 |
| EPB 6-G01 | 39,2 | 16 | 5,5 | 16 | 26 | 3,2 | 6 | 13 | 14 | G1/8” |
| EPB 6-G02 | 39,2 | 16 | 7,5 | 16 | 28,5 | 3,2 | 6 | 13 | 17 | G1/4” |
| EPB 6-G03 | 39,2 | 16 | 8,5 | 16 | 30 | 3,2 | 6 | 13 | 20 | G3/8” |
| EPB 6-G04 | 39,2 | 16 | 11 | 16 | 34 | 3,2 | 6 | 13 | 24 | G1/2” |
| EPB 8-G01 | 45,5 | 18 | 5,5 | 18,1 | 29 | 3,2 | 8 | 14,8 | 14 | G1/8” |
| EPB 8-G02 | 45,5 | 18 | 7,5 | 18,1 | 31,5 | 3,2 | 8 | 14,8 | 17 | G1/4” |
| EPB 8-G03 | 45,5 | 18 | 8,5 | 18,1 | 33 | 3,2 | 8 | 14,8 | 20 | G3/8” |
| EPB 8-G04 | 45,5 | 18 | 11 | 18 | 37 | 3,2 | 8 | 14,8 | 24 | G1/2” |
| EPB 10-G01 | 56,3 | 24 | 5,5 | 20,4 | 34,5 | 4,2 | 10 | 18,4 | 17 | G1/8” |
| EPB 10-G02 | 56,3 | 24 | 7,5 | 20,4 | 36,5 | 4,2 | 10 | 18,4 | 17 | G1/4” |
| EPB 10-G03 | 56,3 | 24 | 8,5 | 20,4 | 38 | 4,2 | 10 | 18,4 | 20 | G3/8” |
| EPB 10-G04 | 56,3 | 24 | 11 | 20,4 | 42 | 4,2 | 10 | 18,4 | 24 | G1/2” |
| EPB 12-G01 | 59,2 | 27 | 5,5 | 23,2 | 36 | 4,2 | 12 | 21 | 21 | G1/8” |
| EPB 12-G02 | 59,2 | 27 | 7,5 | 23,2 | 38 | 4,2 | 12 | 21 | 21 | G1/4” |
| EPB 12-G03 | 59,2 | 27 | 8,5 | 23,2 | 39 | 4,2 | 12 | 21 | 21 | G3/8” |
| EPB 12-G04 | 59,2 | 27 | 11 | 23,2 | 43 | 4,2 | 12 | 21 | 24 | G1/2” |
| EPB 16-G03 | 66 | 31 | 8,5 | 24,5 | 41,5 | 5,1 | 16 | 26 | 24 | G3/8” |
| EPB 16-G04 | 66 | 31 | 11 | 24,5 | 45,5 | 5,1 | 16 | 26 | 24 | G1/2” |
| Таблица сравнения с аналогами | ||||||
| Пневмофитинг | Трубка | Резьба | Camozzi | Festo | SMC | Pneumax |
| EPB 4-M5 | 4 | M5 | 7432 4-M5 | QSMT-B-M5-4 | KQ2T04-M5NS | Т204М5 |
| EPB 4-G01 | 4 | G1/8 | 7432 4-1/8 | QST-G1/8-4 | KQ2T04-01NS | T200418 |
| EPB 4-G02 | 4 | G1/4 | QST-G1/4-4 | KQ2T04-02NS | T200414 | |
| EPB 6-M5 | 6 | M5 | QSMT-B-M5-6 | KQ2T06-M5NS | ||
| EPB 6-G01 | 6 | G1/8 | 7432 6-1/8 | QST-G1/8-6 | KQ2T06-01NS | T200618 |
| EPB 6-G02 | 6 | G1/4 | 7432 6-1/4 | QST-G1/4-6 | KQ2T06-02NS | T200614 |
| EPB 6-G03 | 6 | G3/8 | QST-G3/8-6 | KQ2T06-03NS | ||
| EPB 8-G01 | 8 | G1/8 | 7432 8-1/8 | QST-G1/8-8 | KQ2T08-01NS | T200818 |
| EPB 8-G02 | 8 | G1/4 | 7432 8-1/4 | QST-G1/4-8 | KQ2T08-02NS | T200814 |
| EPB 8-G03 | 8 | G3/8 | 7432 8-3/8 | QST-G3/8-8 | KQ2T08-03NS | T200838 |
| EPB 8-G04 | 8 | G1/2 | QST-G1/2-8 | KQ2T08-04NS | ||
| EPB 10-G01 | 10 | G1/8 | QST-G1/8-10 | KQ2T10-01NS | ||
| EPB 10-G02 | 10 | G1/4 | 7432 10-1/4 | QST-G1/4-10 | KQ2T10-02NS | T201014 |
| EPB 10-G03 | 10 | G3/8 | 7432 10-3/8 | QST-G3/8-10 | KQ2T10-03NS | T201038 |
| EPB 10-G04 | 10 | G1/2 | S6430 10-1/2 | QST-G1/2-10 | KQ2T10-04NS | T201012 |
| EPB 12-G02 | 12 | G1/4 | 7432 12-1/4 | QST-G1/4-12 | KQ2T12-02NS | T201214 |
| EPB 12-G03 | 12 | G3/8 | 7432 12-3/8 | QST-G3/8-12 | KQ2T12-03NS | T201238 |
| EPB 12-G04 | 12 | G1/2 | 7432 12-1/2 | QST-G1/2-12 | KQ2T12-04NS | T201212 |
| EPB 16-G04 | 16 | G1/2 | 7432 16-1/2 | QST-G1/2-16 | KQ2T16-04NS | |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SF-EPB 6G02 Фитинг,D=6 G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SF-EPB 6G02
Характеристики фитингов
Форма фитинга
тройник T-образный с нар. резьбой осевой поворотный
Подключение 1
Подключение 1, размер
1/4″
Подключение 1, тип
G резьба
Подключение 1, вид резьбы
наружная резьба
Подключение 2
Подключение 2, размер
6 мм
Подключение 2, тип
трубка
Условия эксплуатации
Рабочее давление
- 0 ÷ 9.5 бар
