Описание SF-EPC 10G04

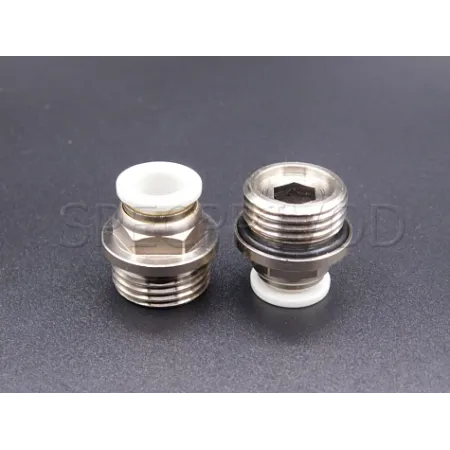

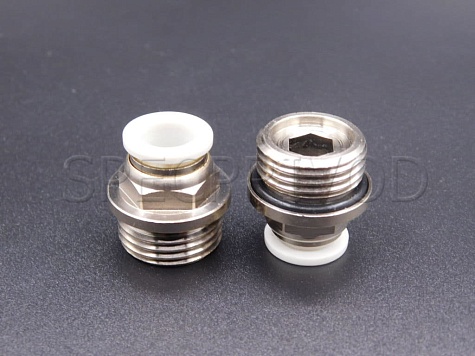

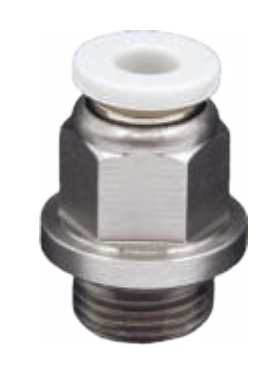

Фитинг пластиковый прямой с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.

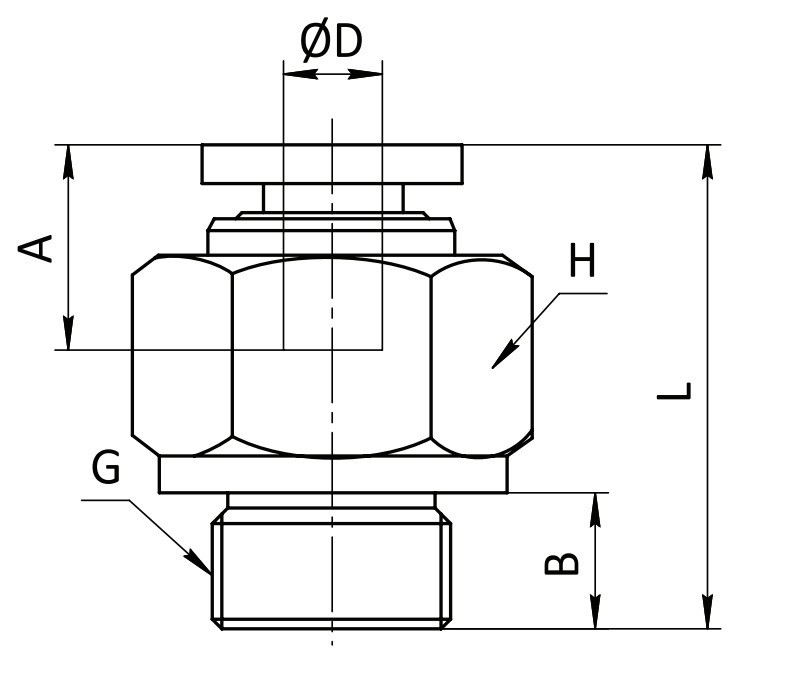

| Модель | L | A | B | ØD | G | H | Ключ |
| EPC 4M5 | 18,00 | 14,60 | 4 | 4 | M5 | 12 | 3 |
| EPC 4M6 | 21 | 14,6 | 3 | 4 | M6 | 10 | 3 |
| EPC 4G01 | 19,50 | 14,60 | 5,5 | 4 | G1/8” | 14 | 3 |
| EPC 4G02 | 18,10 | 14,60 | 7,5 | 4 | G1/4” | 17 | 3 |
| EPC 6M5 | 20,50 | 15,20 | 4 | 6 | M5 | 12 | 4 |
| EPC 6M6 | 21,5 | 15,2 | 3,5 | 6 | M6 | 12 | 4 |
| EPC 6G01 | 20,40 | 15,20 | 5,5 | 6 | G1/8” | 14 | 4 |
| EPC 6G02 | 22,10 | 15,20 | 7,5 | 6 | G1/4” | 17 | 4 |
| EPC 6G03 | 20,70 | 15,20 | 8,5 | 6 | G3/8” | 20 | 4 |
| EPC 6G04 | 24,70 | 15,20 | 11 | 6 | G1/2” | 24 | 4 |
| EPC 8G01 | 25,10 | 16,20 | 5,5 | 8 | G1/8” | 14 | 5 |
| EPC 8G02 | 23,50 | 16,20 | 7,5 | 8 | G1/4” | 17 | 5 |
| EPC 8G03 | 21,10 | 16,20 | 8,5 | 8 | G3/8” | 20 | 6 |
| EPC 8G04 | 25,10 | 16,20 | 11 | 8 | G1/2” | 24 | 6 |
| EPC 10G01 | 27,40 | 18,70 | 5,5 | 10 | G1/8” | 17 | 5 |
| EPC 10G02 | 29,30 | 16,20 | 7,5 | 10 | G1/4” | 17 | 6 |
| EPC 10G03 | 26,80 | 16,20 | 8,5 | 10 | G3/8” | 20 | 8 |
| EPC 10G04 | 25,10 | 16,20 | 11 | 10 | G1/2” | 24 | 8 |
| EPC 12G01 | 30,60 | 21,70 | 5,5 | 12 | G1/8” | 21 | 5 |
| EPC 12G02 | 32,60 | 21,70 | 7,5 | 12 | G1/4” | 21 | 6 |
| EPC 12G03 | 29,60 | 21,70 | 8,5 | 12 | G3/8” | 21 | 8 |
| EPC 12G04 | 30,60 | 21,70 | 11 | 12 | G1/2” | 24 | 8 |
| EPC 14G03 | - | - | - | 14 | G3/8" | 24 | 8 |
| EPC 14G04 | 30 | 21,7 | 9,5 | 14 | G1/2" | 24 | 8 |
| EPC 16G03 | 37,50 | 24,50 | 8,5 | 16 | G3/8” | 24 | 8 |
| EPC 16G04 | 40,00 | 24,50 | 11 | 16 | G1/2” | 24 | 10 |
| Таблица сравнения с аналогами | ||||||
| Пневмофитинг | Трубка | Резьба | Camozzi | Festo | SMC | Pneumax |
| EPC 4-M5 | 4 | M5 | 6512 4-M5 | QSM-B-M5-4 | KQ2S04-M5NS | 0104M5 |
| EPC 4-M6 | 4 | M6 | ||||
| EPC 4-G01 | 4 | G1/8 | 6512 4-1/8, S6510 4-1/8 | QS-G1/8-4 | KQ2H04-01NS | 10418 |
| EPC 4-G02 | 4 | G1/4 | 6512 4-1/4, S6510 4-1/4 | QS-G1/4-4 | KQ2H04-02NS | 10414 |
| EPC 6-M5 | 6 | M5 | 6512 6-M5 | QSM-B-M5-6 | KQ2S06-M5NS | 00106M5 |
| EPC 6-M6 | 6 | M6 | ||||
| EPC 6-G01 | 6 | G1/8 | 6512 6-1/8, S6510 6-1/8 | QS-G1/8-6 | KQ2H06-NS01 | 10618 |
| EPC 6-G02 | 6 | G1/4 | 6512 6-1/4, S6510 6-1/4 | QS-G1/4-6 | KQ2H06-02NS | 10614 |
| EPC 6-G03 | 6 | G3/8 | S6510 6-3/8, S6510 6-3/8 | QS-G3/8-6 | KQ2H06-03NS | |
| EPC 6-G04 | 6 | G1/2 | S6510 6-1/2 | QS-G1/2-6 | KQ2H06-04NS | |
| EPC 8-G01 | 8 | G1/8 | 6512 8-1/8, S6510 8-1/8 | QS-G1/8-8 | KQ2H08-01NS | 10818 |
| EPC 8-G02 | 8 | G1/4 | 6512 8-1/4, S6510 8-1/4 | QS-G1/4-8 | KQ2H08-02NS | 10814 |
| EPC 8-G03 | 8 | G3/8 | 6512 8-3/8, S6510 8-3/8 | QS-G3/8-8 | KQ2H08-03NS | 10838 |
| EPC 8-G04 | 8 | G1/2 | S6510 8-1/2 | QS-G1/2-8 | KQ2H08-04NS | |
| EPC 10-G01 | 10 | G1/8 | 6512 10-1/8 | QS-G1/8-10 | KQ2H10-01NS | |
| EPC 10-G02 | 10 | G1/4 | 6512 10-1/4, S6510 10-1/4 | QS-G1/4-10 | KQ2H10-02NS | 11014 |
| EPC 10-G03 | 10 | G3/8 | 6512 10-3/8, S6510 10-3/8 | QS-G3/8-10 | KQ2H10-03NS | 11038 |
| EPC 10-G04 | 10 | G1/2 | S6510 10-1/2 | QS-G1/2-10 | KQ2H10-04NS | |
| EPC 12-G02 | 12 | G1/8 | 6512 12-1/8, S6510 12-1/8 | QS-G1/8-12 | KQ2H12-01NS | 11218 |
| EPC 12-G02 | 12 | G1/4 | 6512 12-1/4, S6510 12-1/4 | QS-G1/4-12 | KQ2H12-02NS | 11214 |
| EPC 12-G03 | 12 | G3/8 | 6512 12-3/8, S6510 12-3/8 | QS-G3/8-12 | KQ2H12-03NS | 11238 |
| EPC 12-G04 | 12 | G1/2 | S6510 12-1/2, S6510 12-1/2 | QS-G1/2-12 | KQ2H12-04NS | 11212 |
| EPC 16-G03 | 16 | G3/8 | S6510 16-3/8, S6510 16-3/8 | QS-G3/8-16 | KQ2H16-03NS | |
| EPC 16-G04 | 16 | G1/2 | S6510 16-1/2, S6510 16-1/2 | QS-G1/2-16 | KQ2H16-04NS | |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SF-EPC 10G04 Фитинг,D=10 G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SF-EPC 10G04
Характеристики фитингов
Форма фитинга
штуцер прямой с нар. резьбой
Подключение 1
Подключение 1, размер
1/2″
Подключение 1, тип
G резьба
Подключение 1, вид резьбы
наружная резьба
Подключение 2
Подключение 2, размер
10 мм
Подключение 2, тип
трубка
Условия эксплуатации
Рабочее давление
- 0 ÷ 9.5 бар
