Описание SF-EPH 8G02

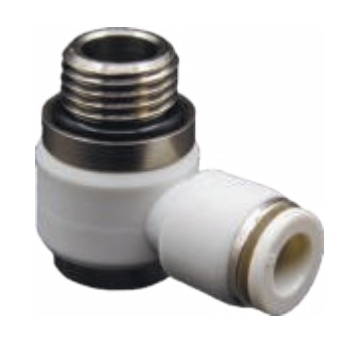

Фитинг пластиковый угловой с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.

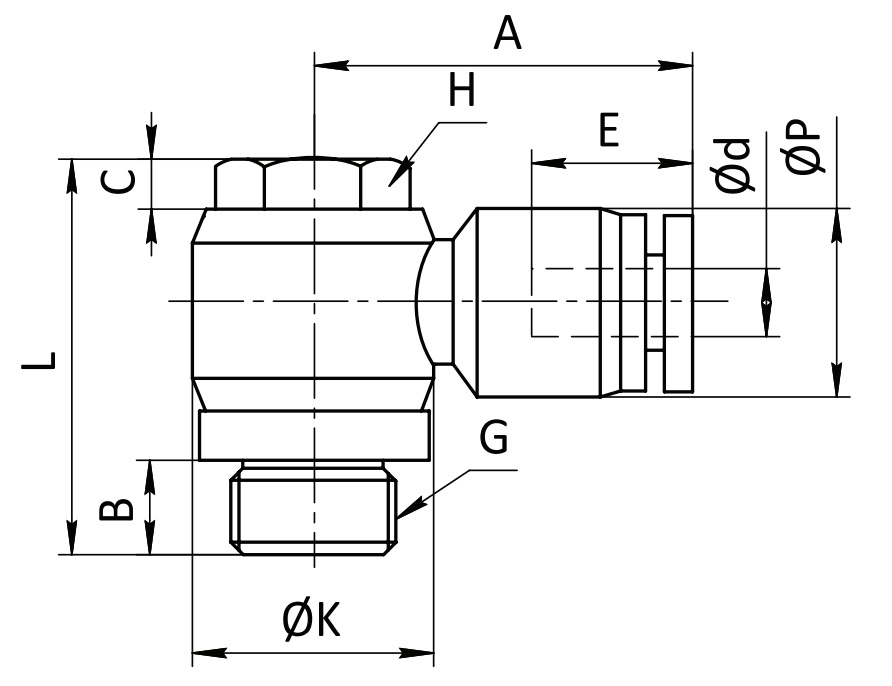

| Модель | L | A | B | C | E | P | K | d | G | H |
| EPH 4-G01 | 23,5 | 22,5 | 5,7 | 3 | 15,1 | 11 | 14,4 | 4 | G1/8” | 14 |
| EPH 4-G02 | 27 | 23,6 | 8,3 | 4 | 15,1 | 11 | 18,3 | 4 | G1/4” | 14 |
| EPH 6-G01 | 23,5 | 23,4 | 5,7 | 3 | 16 | 13 | 14,4 | 6 | G1/8” | 14 |
| EPH 6-G02 | 27 | 25,5 | 8,3 | 4 | 16 | 13 | 18,3 | 6 | G1/4” | 17 |
| EPH 6-G03 | 32,7 | 28,5 | 13,9 | 4,5 | 16 | 13 | 22 | 6 | G3/8” | 21 |
| EPH 6-G04 | 38,1 | 30,3 | 11 | 5 | 16 | 13 | 28 | 6 | G1/2” | 24 |
| EPH 8-G01 | 23,5 | 25,6 | 5,7 | 3 | 18,1 | 14,8 | 14,4 | 8 | G1/8” | 14 |
| EPH 8-G02 | 27 | 28,7 | 8,3 | 4 | 18,1 | 14,8 | 18,3 | 8 | G1/4” | 17 |
| EPH 8-G03 | 32,7 | 29,6 | 13,9 | 4,5 | 18,1 | 14,8 | 22 | 8 | G3/8” | 21 |
| EPH 8-G04 | 38,1 | 32,6 | 11 | 5,5 | 18,1 | 14,8 | 28 | 8 | G1/2” | 24 |
| EPH 10-G01 | 23,5 | 30,1 | 5,7 | 3 | 20,4 | 18,4 | 14,4 | 10 | G1/8” | 17 |
| EPH 10-G02 | 27 | 33,1 | 8,3 | 4 | 20,4 | 18,4 | 18,3 | 10 | G1/4” | 17 |
| EPH 10-G03 | 32,7 | 32,9 | 13,9 | 4,5 | 20,4 | 18,4 | 22 | 10 | G3/8” | 21 |
| EPH 10-G04 | 38,1 | 35,9 | 11 | 5,5 | 20,4 | 18,4 | 28 | 10 | G1/2” | 24 |
| EPH 12-G01 | 23,5 | 32,5 | 5,7 | 3 | 23,2 | 21 | 14,4 | 12 | G1/8” | 21 |
| EPH 12-G02 | 27 | 33,5 | 8,3 | 4 | 23,2 | 21 | 18,3 | 12 | G1/4” | 21 |
| EPH 12-G03 | 32,7 | 35,6 | 13,9 | 4,5 | 23,2 | 21 | 22 | 12 | G3/8” | 21 |
| EPH 12-G04 | 38,1 | 36,6 | 11 | 5,5 | 23,2 | 21 | 28 | 12 | G1/2” | 24 |
| Таблица сравнения с аналогами | |||||
| Производитель | Airtac | Festo | SMC | EMC | Camozzi |
| Серия | PHG | QSLV-G | KQ2V-G | EPH-G | |
Автор
Антон Бобров
Характеристики SF-EPH 8G02
- 0 ÷ 9.5 бар
