Описание SF-EPL 12G04

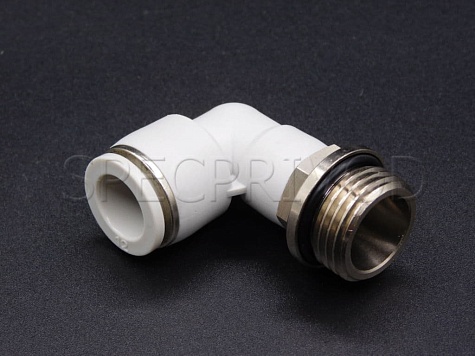

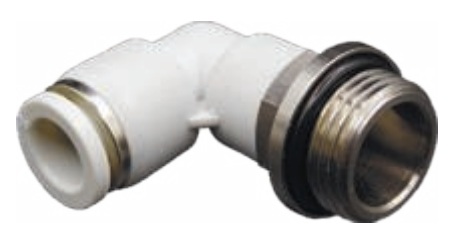

Фитинг пластиковый угловой с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель | L | A | B | C | Ød | ØD | H | G |
| EPL 4-M5 | 17,00 | 17,70 | 4 | 15 | 3 | 4 | 8 | M5 |
| EPL 4-G01 | 24,50 | 17,70 | 5,5 | 15 | 3 | 4 | 14 | G1/8” |
| EPL 4-G02 | 27,00 | 17,70 | 7,5 | 15 | 3 | 4 | 17 | G1/4” |
| EPL 6-M5 | 25,00 | 19,30 | 5 | 16 | 3 | 6 | 12 | M5 |
| EPL 6-G01 | 25,70 | 19,30 | 5,5 | 16 | 3 | 6 | 14 | G1/8” |
| EPL 6-G02 | 28,20 | 19,30 | 7,5 | 16 | 3 | 6 | 17 | G1/4” |
| EPL 6-G03 | 29,70 | 19,30 | 8,5 | 16 | 3 | 6 | 20 | G3/8” |
| EPL 6-G04 | 33,70 | 19,30 | 11 | 16 | 3 | 6 | 24 | G1/2” |
| EPL 8-G01 | 29,00 | 22,80 | 5,5 | 18 | 3 | 8 | 14 | G1/8” |
| EPL 8-G02 | 31,50 | 22,80 | 7,5 | 18 | 3 | 8 | 17 | G1/4” |
| EPL 8-G03 | 33,00 | 22,80 | 8,5 | 18 | 3 | 8 | 20 | G3/8” |
| EPL 8-G04 | 37,00 | 22,80 | 11 | 18 | 3 | 8 | 24 | G1/2” |
| EPL 10-G01 | 33,80 | 27,60 | 5,5 | 20 | 4 | 10 | 17 | G1/8” |
| EPL 10-G02 | 35,80 | 27,60 | 7,5 | 20 | 4 | 10 | 17 | G1/4” |
| EPL 10-G03 | 37,30 | 27,60 | 8,5 | 20 | 4 | 10 | 20 | G3/8” |
| EPL 10-G04 | 41,30 | 27,60 | 11 | 20 | 4 | 10 | 24 | G1/2” |
| EPL 12-G01 | 36,00 | 29,60 | 5,5 | 23 | 4 | 12 | 21 | G1/8” |
| EPL 12-G02 | 38,00 | 29,60 | 7,5 | 23 | 4 | 12 | 21 | G1/4” |
| EPL 12-G03 | 39,00 | 29,60 | 8,5 | 23 | 4 | 12 | 21 | G3/8” |
| EPL 12-G04 | 43,00 | 29,60 | 11 | 23 | 4 | 12 | 24 | G1/2” |
| EPL 16-G03 | 41,50 | 33,00 | 8,5 | 25 | 5 | 16 | 24 | G3/8” |
| EPL 16-G04 | 45,50 | 33,00 | 11 | 25 | 5 | 16 | 24 | G1/2” |
| Таблица сравнения с аналогами | ||||||
| Пневмофитинг | Трубка | Резьба | Camozzi | Festo | SMC | Pneumax |
| EPL 4-M5 | 4 | M5 | 7522 4-M5 | QSML-B-M5-4 | KQ2L04-M5NS | T2204М5 |
| EPL 4-G01 | 4 | G1/8 | 7522 4-1/8 | QSL-G1/8-4 | KQ2L04-01NS | Т220418 |
| EPL 4-G02 | 4 | G1/4 | 7522 4-1/4 | QSL-G1/4-4 | KQ2L04-02NS | T220414 |
| EPL 6-M5 | 6 | M5 | 7522 6-M5 | QSML-B-M5-6 | KQ2L06-M5NS | Т2206М5 |
| EPL 6-G01 | 6 | G1/8 | 7522 6-1/8 | QSL-G1/8-6 | KQ2L06-01NS | T220618 |
| EPL 6-G02 | 6 | G1/4 | 7522 6-1/4 | QSL-G1/4-6 | KQ2L06-02NS | T220614 |
| EPL 6-G03 | 6 | G3/8 | 7522 6-3/8 | QSL-G3/8-6 | KQ2L06-03NS | |
| EPL 6-G04 | 6 | G1/2 | S6520 6-1/2 | QSL-G1/2-6 | KQ2L06-04NS | |
| EPL 8-G01 | 8 | G1/8 | 7522 8-1/8 | QSL-G1/8-8 | KQ2L08-01NS | T220818 |
| EPL 8-G02 | 8 | G1/4 | 7522 8-1/4 | QSL-G1/4-8 | KQ2L08-02NS | T220814 |
| EPL 8-G03 | 8 | G3/8 | 7522 8-3/8 | QSL-G3/8-8 | KQ2L08-03NS | T220838 |
| EPL 8-G04 | 8 | G1/2 | S6520 8-1/2 | QSL-G1/2-8 | KQ2L08-04NS | |
| EPL 10-G01 | 10 | G1/8 | S6520 10-1/8 | QSL-G1/8-10 | KQ2L10-01NS | |
| EPL 10-G02 | 10 | G1/4 | 7522 10-1/4 | QSL-G1/4-10 | KQ2L10-02NS | T221014 |
| EPL 10-G03 | 10 | G3/8 | 7522 10-3/8 | QSL-G3/8-10 | KQ2L10-03NS | T221038 |
| EPL 10-G04 | 10 | G1/2 | 7522 10-1/2 | QSL-G1/2-10 | KQ2L10-04NS | T221012 |
| EPL 12-G01 | 12 | G1/8 | S6520 12-1/8 | QSL-G1/8-12 | KQ2L12-01NS | |
| EPL 12-G02 | 12 | G1/4 | 7522 12-1/4 | QSL-G1/4-12 | KQ2L12-02NS | T221214 |
| EPL 12-G03 | 12 | G3/8 | 7522 12-3/8 | QSL-G3/8-12 | KQ2L12-03NS | T221238 |
| EPL 12-G04 | 12 | G1/2 | 7522 12-1/2 | QSL-G1/2-12 | KQ2L12-04NS | T221212 |
| EPL 16-G03 | 16 | G3/8 | 7522 16-3/8 | QSL-G3/8-16 | KQ2L16-03NS | T221638 |
| EPL 16-G04 | 16 | G1/2 | 7522 16-1/2 | QSL-G1/2-16 | KQ2H16-04NS | |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SF-EPL 12G04 Фитинг,D=12 G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SF-EPL 12G04
Характеристики фитингов
Форма фитинга
штуцер угловой с нар. резьбой поворотный
Подключение 1
Подключение 1, размер
1/2″
Подключение 1, тип
G резьба
Подключение 1, вид резьбы
наружная резьба
Подключение 2
Подключение 2, размер
12 мм
Подключение 2, тип
трубка
Условия эксплуатации
Рабочее давление
- 0 ÷ 9.5 бар
