Описание SF-EPX 4G02

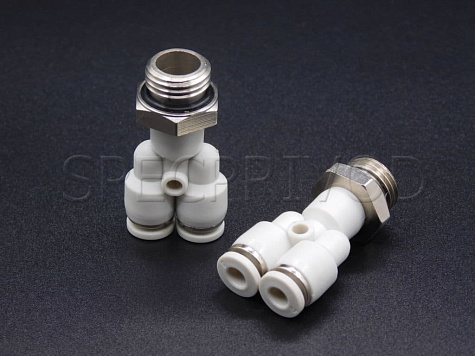

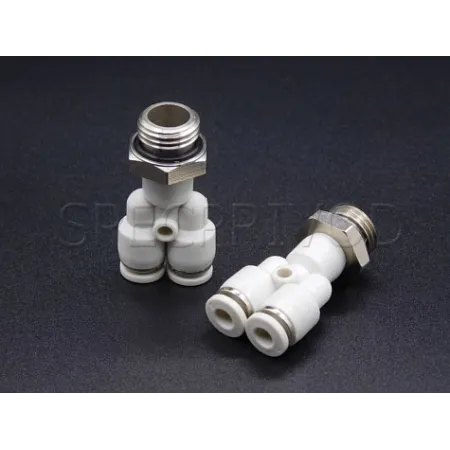

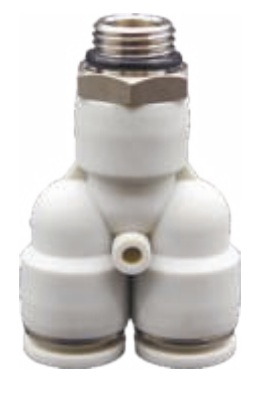

Фитинг пластиковый Y - образный с наружной резьбой. Служит для соединения пневматических элементов с резьбой через трубку пневматическую. Являются аналогами Camozzi, SMC, Festo, Pneumax (полная таблица сравнения аналогов ниже).
Для изготовления фитингов используется никелированная бронза (резьбовая часть) и технический пластик (цанговая часть). В качестве уплотнения трубопровода в цанге используется манжета из NBR. Усовершенствованная конструкция цанги позволяет легко извлекать из неё трубопровод. Резьбовое соединение уплотняется кольцом из NBR. Рабочее давление до 9,5 Бар. Могут использоваться с полиэтиленовыми и полиуретановыми трубопроводами. Диапазон рабочих температур фитингов -10 - +60 °C.
| Модель | L | A | B | C | ØP | ØD | H | G | Ød |
| EPX 4-M5 | 32 | 10 | 4 | 15,1 | 11 | 4 | 12 | M5 | 3,2 |
| EPX 4-G01 | 35,5 | 10 | 5,5 | 15,1 | 11 | 4 | 14 | G1/8” | 3,2 |
| EPX 4-G02 | 39 | 10 | 7,5 | 15,1 | 11 | 4 | 17 | G1/4” | 3,2 |
| EPX 6-M5 | 35 | 10,5 | 4 | 16 | 13 | 6 | 12 | M5 | 3,2 |
| EPX 6-G01 | 39,2 | 10,5 | 5,5 | 16 | 13 | 6 | 14 | G1/8” | 3,2 |
| EPX 6-G02 | 42,2 | 10,5 | 7,5 | 16 | 13 | 6 | 17 | G1/4” | 3,2 |
| EPX 6-G03 | 43,7 | 10,5 | 8,5 | 16 | 13 | 6 | 20 | G3/8” | 3,2 |
| EPX 6-G04 | 46,2 | 10,5 | 11 | 16 | 13 | 6 | 24 | G1/2” | 3,2 |
| EPX 8-G01 | 44,3 | 13,4 | 5,5 | 18,1 | 14,8 | 8 | 14 | G1/8” | 3,2 |
| EPX 8-G02 | 46,8 | 13,4 | 7,5 | 18,1 | 14,8 | 8 | 17 | G1/4” | 3,2 |
| EPX 8-G03 | 48,4 | 13,4 | 8,5 | 18,1 | 14,8 | 8 | 20 | G3/8” | 3,2 |
| EPX 8-G04 | 50,8 | 13,4 | 11 | 18,1 | 14,8 | 8 | 24 | G1/2” | 3,2 |
| EPX 10-G01 | 54,3 | 15,5 | 5,5 | 20,4 | 18,4 | 10 | 17 | G1/8” | 4,2 |
| EPX 10-G02 | 56,3 | 15,5 | 7,5 | 20,4 | 18,4 | 10 | 17 | G1/4” | 4,2 |
| EPX 10-G03 | 57,3 | 15,5 | 8,5 | 20,4 | 18,4 | 10 | 20 | G3/8” | 4,2 |
| EPX 10-G04 | 60,8 | 15,5 | 11 | 20,4 | 18,4 | 10 | 24 | G1/2” | 4,2 |
| EPX 12-G01 | 61,5 | 15,5 | 5,5 | 23,2 | 21 | 12 | 21 | G1/8” | 4,2 |
| EPX 12-G02 | 61,5 | 15,5 | 7,5 | 23,2 | 21 | 12 | 21 | G1/4” | 4,2 |
| EPX 12-G03 | 62,5 | 15,5 | 8,5 | 23,2 | 21 | 12 | 21 | G3/8” | 4,2 |
| EPX 12-G04 | 65,5 | 15,5 | 11 | 23,2 | 21 | 12 | 24 | G1/2” | 4,2 |
| EPX 16-G03 | 70,5 | 16,5 | 8,5 | 24,5 | 26 | 16 | 24 | G3/8” | 5,1 |
| EPX 16-G04 | 74,5 | 16,5 | 11 | 24,5 | 26 | 16 | 24 | G1/2” | 5,1 |
| Таблица сравнения с аналогами | ||||||
| Фитинг | Трубка | Резьба | Camozzi | Festo | SMC | Pneumax |
| EPX 4-M5 | 4 | M5 | 6451 4-M5 | QSY-B-M5-4 | KQ2U04-M5NS | T23G04M5 |
| EPX 4-G01 | 4 | G1/8 | 7562 4-1/8 | QSY-B-G1/8-4 | KQ2U04-01NS | T23G0418 |
| EPX 4-G02 | 4 | G1/4 | QSY-B-G1/4-4 | KQ2U04-02NS | T23G0414 | |
| EPX 6-M5 | 6 | M5 | 6451 6-M5 | QSY-B-M5-6 | KQ2U06-M5NS | |
| EPX 6-G01 | 6 | G1/8 | 7562 6-1/8 | QSY-B-G1/8-6 | KQ2U06-01NS | T23G0618 |
| EPX 6-G02 | 6 | G1/4 | 7562 6-1/4 | QSY-B-G1/4-6 | KQ2U06-02NS | T23G0414 |
| EPX 6-G03 | 6 | G3/8 | QSY-B-G3/8-6 | KQ2U06-03NS | T23G0638 | |
| EPX 6-G04 | ||||||
| EPX 8-G01 | 8 | G1/8 | 7562 8-1/8 | QSY-B-G1/8-8 | KQ2U08-01NS | T23G0818 |
| EPX 8-G02 | 8 | G1/4 | 7562 8-1/4 | QSY-B-G1/4-8 | KQ2U08-02NS | T23G0814 |
| EPX 8-G03 | 8 | G3/8 | QSY-B-G3/8-8 | KQ2U08-03NS | T23G0838 | |
| EPX 8-G04 | 8 | G1/2 | ||||
| EPX 10-G01 | 10 | G1/8 | ||||
| EPX 10-G02 | 10 | G1/4 | 7562 10-1/4 | QSY-B-G1/4-10 | KQ2U10-02NS | T23G1014 |
| EPX 10-G03 | 10 | G3/8 | 7562 10-3/8 | QSY-B-G3/8-10 | KQ2U10-03NS | T23G1038 |
| EPX 10-G04 | 10 | G1/2 | QSY-B-G1/2-10 | KQ2U10-04NS | T23G1012 | |
| EPX 12-G01 | 12 | G1/4 | KQ2U12-02NS | T23G1214 | ||
| EPX 12-G02 | 12 | G3/8 | QSY-B-G3/8-12 | KQ2U12-03NS | T23G1238 | |
| EPX 12-G03 | 12 | G1/2 | QSY-B-G1/2-12 | KQ2U12-04NS | T23G1212 | |
| EPX 12-G04 | ||||||
| EPX 16-G03 | ||||||
| EPX 16-G04 | 16 | G1/2 | KQ2U16-04NS | |||
Автор
Антон Бобров
Характеристики SF-EPX 4G02
- 0 ÷ 9.5 бар
