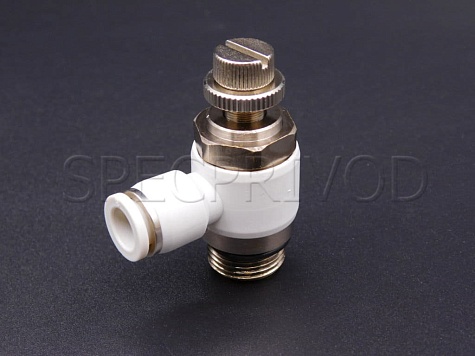

Описание SF-ESL 8G03
Дросселя с обратным клапаном ESL предназначены для монтажа непосредственно в пневмоцилиндр (либо другой исполнительный механизм), либо в пневмораспределитель с цанговым выходом под пневмотрубку. Это позволяет произвести настройку скорости подачи сжатого воздуха (плавности хода) непосредственно на оборудовании.
| Модель | L | A | B | C | ØD | ØP | ØK | G | H |
| ESL4-М5 | 28.2 | 20 | 3.8 | 12.1 | 4 | 10 | - | М5х0,8 | 8 |
| ESL4-G01 | 41.1 | 22.5 | 5.7 | 15.1 | 4 | 10 | 14.4 | G1/8” | 14 |
| ESL4-G02 | 48.8 | 24.3 | 8.3 | 15.1 | 4 | 10 | 18.3 | G1/4” | 17 |
| ESL6-М5 | 28.2 | 21.9 | 3.8 | 12.1 | 6 | 10 | - | М5х0,8 | 8 |
| ESL6-G01 | 41.1 | 23.4 | 5.7 | 16 | 6 | 12 | 14.4 | G1/8” | 14 |
| ESL6-G02 | 48.8 | 25.5 | 8.3 | 16 | 6 | 12 | 18.3 | G1/4” | 17 |
| ESL8-G01 | 41.1 | 25.6 | 5.7 | 18.1 | 8 | 14 | 14.4 | G1/8” | 14 |
| ESL8-G02 | 48.8 | 28.7 | 8.3 | 18.1 | 8 | 14 | 18.3 | G1/4” | 17 |
| ESL8-G03 | 54.5 | 29.6 | 13.9 | 18.1 | 8 | 14 | 22 | G3/8” | 21 |
| ESL8-G04 | 60 | 32.6 | 11 | 18.1 | 8 | 14 | 28 | G1/2” | 24 |
| ESL10-G01 | 41.1 | 30.1 | 5.7 | 20.4 | 10 | 17 | 14.4 | G1/8” | 17 |
| ESL10-G02 | 48.8 | 32.3 | 8.3 | 20.4 | 10 | 17 | 18.3 | G1/4” | 17 |
| ESL10-G03 | 54.5 | 32.9 | 3.9 | 20.4 | 10 | 17 | 22 | G3/8” | 21 |
| ESL10-G04 | 60 | 35.9 | 11 | 20.4 | 10 | 17 | 28 | G1/2” | 24 |
| ESL12-G02 | 48.8 | 33.5 | 8.3 | 23.2 | 12 | 20 | 18.3 | G1/4” | 21 |
| ESL12-G03 | 54.5 | 35.6 | 13.9 | 23.2 | 12 | 20 | 22 | G3/8” | 21 |
| ESL12-G04 | 60 | 36.6 | 11 | 23.2 | 12 | 20 | 28 | G1/2” | 24 |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SF-ESL 8G03 Дроссель с обратным клапаном в цилиндр, трубка 8, резьба 3/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SF-ESL 8G03
Условия эксплуатации
Рабочая среда
- воздух
Рабочее давление
- 0 ÷ 9 бар
