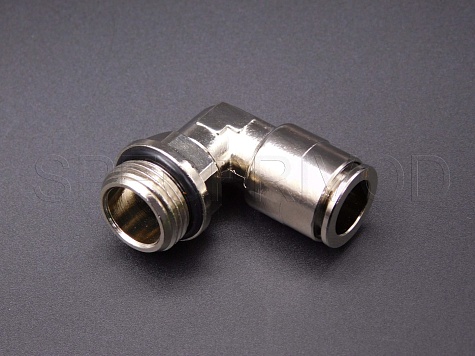

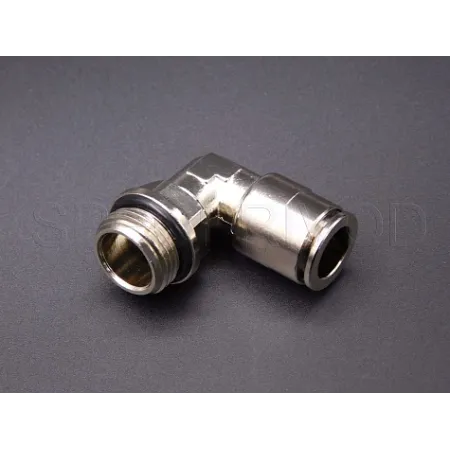

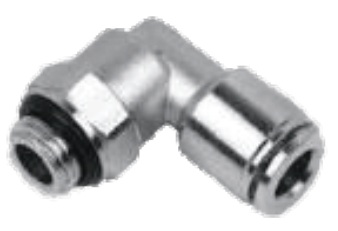

Описание SF-MPL 10G01
Для изготовления фитингов используется никелированная бронза. В качестве уплотнения трубопровода в цанге используется манжета из NBR. Резьбовое cоединение уплотняется кольцом из NBR. Рабочее давление до 20 Бар. Данные фитинги могут использоваться с полиэтиленовыми, полиуретановыми и полиамидными трубопроводами.
| Модель | Трубка, ØD | Резьба, G | L | A | B | C | H |
| MPL 4-M5 | 4 | M5 | 16,1 | 16,2 | 3,4 | 11,5 | 8 |
| MPL 4-G01 | 4 | G1/8 | 17,3 | 18,3 | 5,5 | 14,6 | 14 |
| MPL 4-G02 | 4 | G1/4 | 19,8 | 18,3 | 7,5 | 14,6 | 17 |
| MPL 6-M5 | 6 | M5 | 16,9 | 19,5 | 5,5 | 13,9 | 10 |
| MPL 6-G01 | 6 | G1/8 | 18,3 | 19,9 | 5,5 | 15,2 | 14 |
| MPL 6-G02 | 6 | G1/4 | 20,8 | 19,9 | 7,5 | 15,2 | 17 |
| MPL 6-G03 | 6 | G3/8 | 22,3 | 19,9 | 8,5 | 15,2 | 20 |
| MPL 6-G04 | 6 | G1/2 | 26,3 | 19,9 | 11 | 15,2 | 24 |
| MPL 8-G01 | 8 | G1/8 | 19,3 | 21,9 | 5,5 | 16,2 | 14 |
| MPL 8-G02 | 8 | G1/4 | 21,8 | 21,9 | 7,5 | 16,2 | 17 |
| MPL 8-G03 | 8 | G3/8 | 23,3 | 21,9 | 8,5 | 16,2 | 20 |
| MPL 8-G04 | 8 | G1/2 | 27,3 | 21,9 | 11 | 16,2 | 24 |
| MPL 10-G01 | 10 | G1/8 | 20,8 | 25,5 | 5,5 | 18,7 | 14 |
| MPL 10-G02 | 10 | G1/4 | 23,3 | 25,5 | 7,5 | 18,7 | 17 |
| MPL 10-G03 | 10 | G3/8 | 24,8 | 25,5 | 8,5 | 18,7 | 20 |
| MPL 10-G04 | 10 | G1/2 | 28,8 | 25,5 | 11 | 18,7 | 24 |
| MPL 12-G02 | 12 | G1/4 | 24,8 | 29,4 | 7,5 | 21,7 | 17 |
| MPL 12-G03 | 12 | G3/8 | 26,3 | 29,4 | 8,5 | 21,7 | 20 |
| MPL 12-G04 | 12 | G1/2 | 30,3 | 29,4 | 11 | 21,7 | 24 |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SF-MPL 10G01 Фитинг,D=10 G1/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SF-MPL 10G01
Характеристики фитингов
Форма фитинга
штуцер угловой с нар. резьбой поворотный
Подключение 1
Подключение 1, размер
1/8″
Подключение 1, тип
G резьба
Подключение 1, вид резьбы
наружная резьба
Подключение 2
Подключение 2, размер
10 мм
Подключение 2, тип
трубка
Условия эксплуатации
Рабочее давление
- 0 ÷ 20 бар
