Шаблон для подбора стандарта БРС

Для подключения пневмоинструментов к воздушной магистрали удобно использовать быстроразъёмные соединения (БРС). С их помощью можно за считанные секунды присоединить шланг высокого давления непосредственно к инструменту или к выходу компрессорной станции, и при необходимости так же быстро отсоединить. Смена инструмента не будет влиять на скорость технологического процесса, при этом не потребуется останавливать компрессор или перекрывать подачу воздуха.

Основные стандарты БРС и их различия

На первый взгляд, все пневматические штекеры похожи. Однако их геометрические параметры — длина, диаметр, угол фаски, ширина замка — зависят от стандарта, по которому они изготовлены.

Совместимость: почему важно совпадение стандартов

• негерметичное соединение и утечка среды;
• невозможность соединения (разный профиль);
• разрушение уплотнительных колец;
• быстрый износ и выход из строя соединения.

Подробнее про различные стандарты прочтите на странице категории быстроразъёмных соединений.

Как определить стандарт штекера БРС

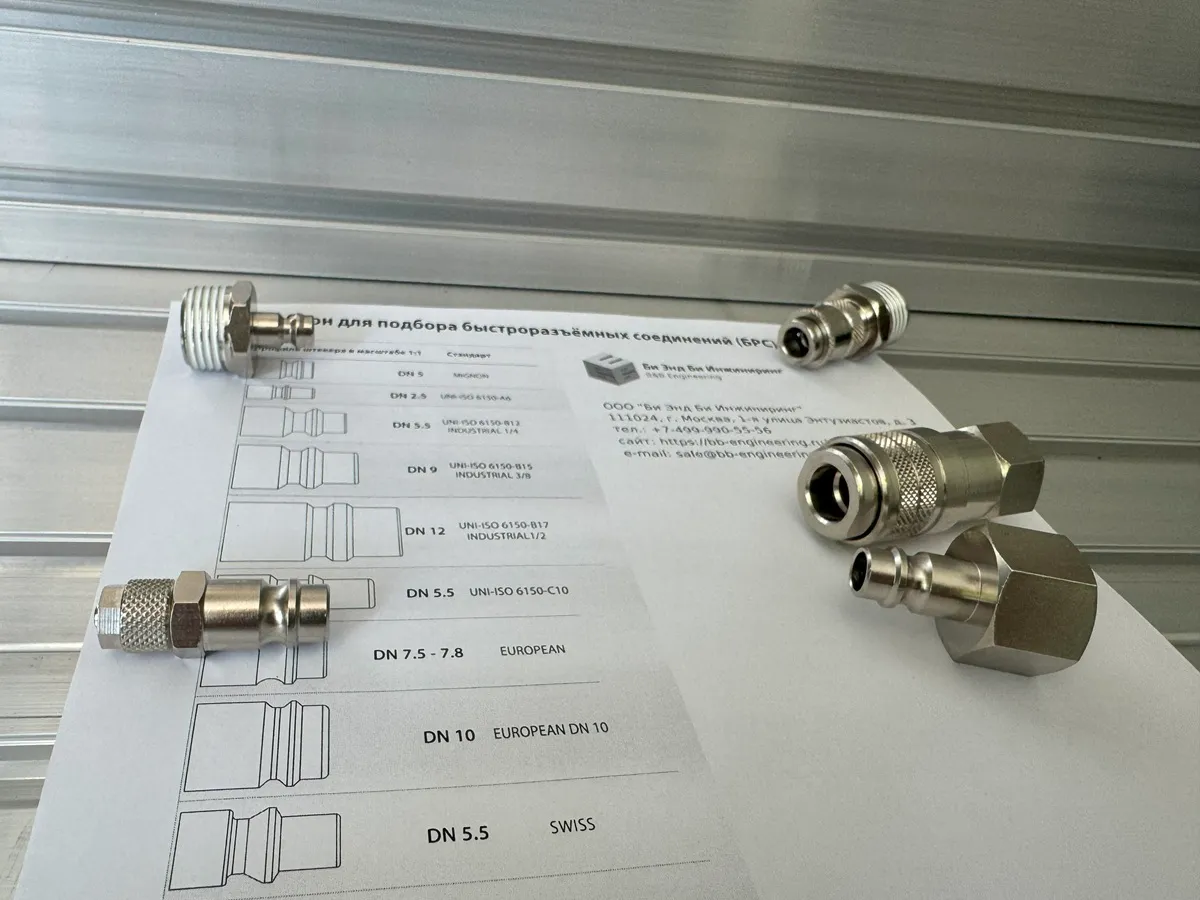

Даже опытному специалисту не всегда просто "на глаз" определить стандарт быстроразъёмного соединения. Ситуация усложняется, если штекер уже установлен в системе, а маркировка отсутствует. Чтобы упростить задачу, мы подготовили удобный шаблон с контурами штекеров разных стандартов в масштабе 1:1.

СКАЧАТЬ ШАБЛОН БРС

Как пользоваться шаблоном

1. Скачайте шаблон и распечатайте на принтере без масштабирования (100%);
2. Приложите штекер к контурам на листе;
3. Найдите совпадающий по геометрии профиль и определите стандарт.

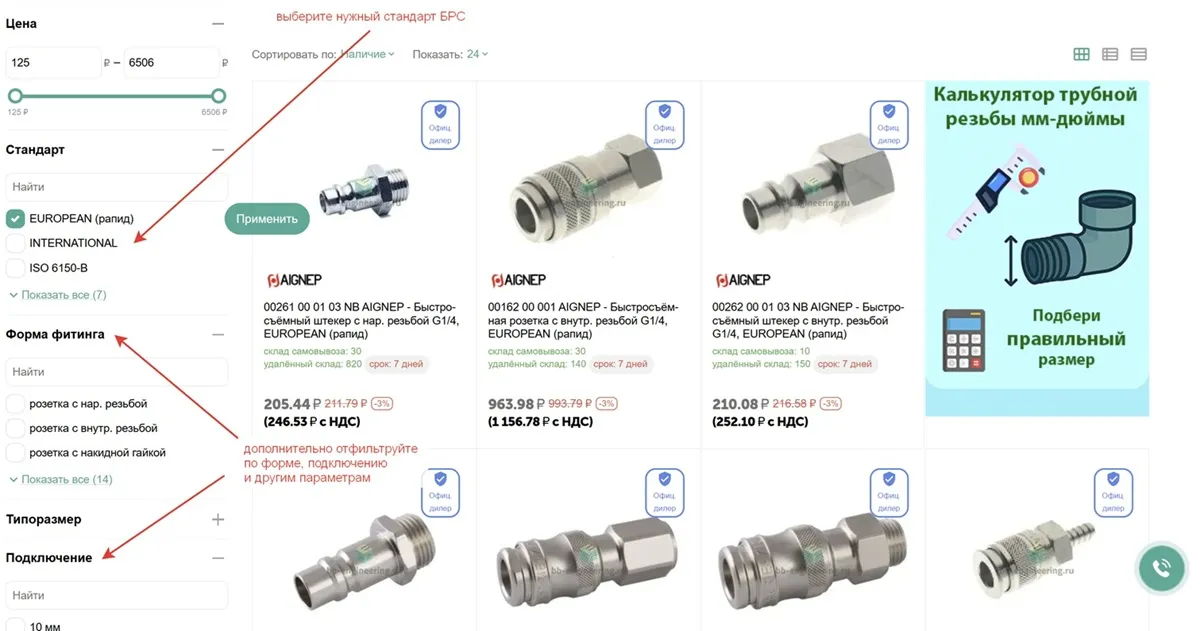

Определив стандарт, выберите его в фильтрах в категории быстросъёмных соединений. При необходимости дополнительно отфильтруйте по форме фитинга, подключению и другим важным параметрам:

Правильный выбор БРС — это не просто совпадение по диаметру. Только точное соблюдение стандарта штекера и розетки гарантирует герметичность и безопасность. Воспользуйтесь нашим шаблоном, чтобы не ошибиться в подборе. А если остались вопросы — мы всегда на связи!
